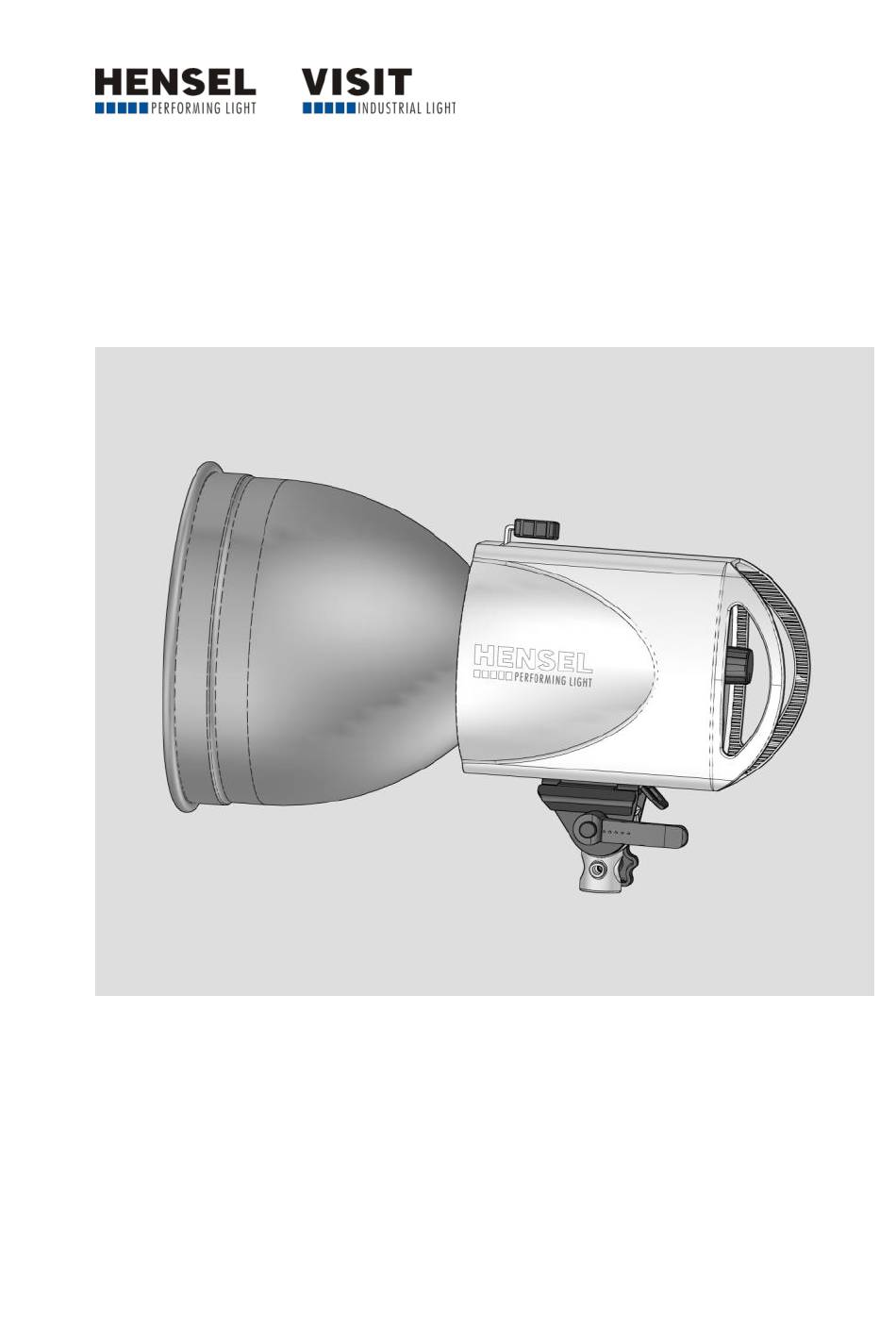

- Seite 1 Dauerlicht Intra LED Gebrauchsanleitung Deutsche Original-Gebrauchsanleitung Dok.-Nr. 900.0525.00 Stand: 12/2018...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung und zum Hersteller ..........4 Anleitung verfügbar halten ..............4 Gestaltungsmerkmale im Text ..............4 Gestaltungsmerkmale in Abbildungen ............ 5 Urheberrecht ................... 5 Herstelleradresse ..................5 Sicherheit ....................6 Bestimmungsgemäßer Gebrauch ............6 Grundlegende Sicherheitshinweise ............6 Sach- und Funktionsstörungen vermeiden .......... - Seite 3 Gerät drehen und neigen ..............27 Gerät an einer Deckenabhängung montieren und demontieren ..29 Schirm am Gerät montieren und demontieren ........32 Gerät bedienen ..................33 Gerät ein- und ausschalten ..............33 Leistung einstellen ................. 34 Fehlermeldungen ................. 35 Gerät transportieren und lagern ............
-
Seite 4: Hinweise Zur Anleitung Und Zum Hersteller
Hersteller Hinweise zur Anleitung und zum Hersteller Diese Anleitung hilft Ihnen beim sicheren Gebrauch des Dauerlichtes „Intra LED“. Das Dauerlicht „Intra LED“ wird im Folgenden kurz „Gerät“ genannt. Anleitung verfügbar halten Diese Anleitung ist Bestandteil des Geräts. Bewahren Sie diese Anleitung immer mit dem Gerät auf. -
Seite 5: Gestaltungsmerkmale In Abbildungen
Nummer (1) versehen. Urheberrecht Diese Anleitung enthält Informationen, die dem Urheberrecht unterliegen. Ohne vorherige schriftliche Genehmigung der Hensel-Visit GmbH & Co. KG darf diese Anleitung nicht in irgendeiner Form kopiert, gedruckt, verfilmt, verarbeitet, vervielfältigt oder verbreitet werden, weder vollständig noch in Auszügen. -
Seite 6: Sicherheit
Sicherheit Sicherheit Das Gerät ist nach dem aktuellen Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Bei Arbeiten mit und an dem Gerät bleiben jedoch Restrisiken, die Gefahren für Leib und Leben verursachen können. Deshalb müssen die nachstehenden Sicherheitshinweise beachtet und befolgt werden. -
Seite 7: Sach- Und Funktionsstörungen Vermeiden
Sicherheit Verbrennungsgefahr vermeiden Bei Betrieb des Geräts entsteht Wärme. Wenn die Lüftungsöffnungen abgedeckt sind, kann diese Wärme das Gerät aufheizen, sodass Verbrennungen beim Berühren entstehen können. Stellen Sie sicher, dass während des Betriebs die Lüftungsöffnungen nicht abgedeckt sind. Sach- und Funktionsstörungen vermeiden Sachschäden durch Feuchtigkeitsbeschlag vermeiden Bei plötzlichem Temperaturwechsel, z. -
Seite 8: Gestaltungsmerkmale Von Warnhinweisen
Sicherheit Gestaltungsmerkmale von Warnhinweisen In dieser Gebrauchsanleitung finden Sie folgende Warnhinweise: WARNUNG Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die möglicherweise zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann. -
Seite 9: Warn-Und Hinweisschild
Sicherheit Warn-und Hinweisschild Erläuterung Vor der Inbetriebnahme Schutzkappe entfernen... -
Seite 10: Beschreibung
Beschreibung Beschreibung Übersicht Lieferumfang Bezeichnung Gerät Netzkabel (länderspezifisch, exemplarisch dargestellt) -
Seite 11: Übersicht Gerät Vorne
Beschreibung Übersicht Gerät vorne Bezeichnung Verriegelung der Halterung für Lichtformer und Schutzkappe Schwenkneiger LED-Leuchtmittel mit Abdeckung Schutzglocke Schutzkappe... -
Seite 12: Bedienelemente
Beschreibung Bedienelemente Bezeichnung Griffe Hauptschalter: Gerät ein- und ausschalten Sicherungshalter des Netzanschlusses Netzanschlussbuchse Drehgeber zum Einstellen der Leistung Status LED: leuchtet grün im Betrieb und rot bei Fehlermeldung... -
Seite 13: Übersicht Schwenkneiger
Beschreibung Übersicht Schwenkneiger Bezeichnung Schirmhalter Arretierhebel Einhängelasche für Fangseil Gewinde für Sicherungsschraube Rändelschraube für Stativbefestigung Rändelschraube für Schirmhalter... -
Seite 14: Aufgabe Und Funktion
Beschreibung Aufgabe und Funktion Das Gerät dient zum Ausleuchten von Foto- und Videoaufnahmen im Innenbereich. Es kann am Netz betrieben und an einem Stativ oder an einer Deckenabhängung befestigt werden. Das Gerät verfügt über 50 W LED-Leistung. Die Leistung kann über einen Regelbereich von 10 % bis 100 % mithilfe des Drehgebers eingestellt werden. -
Seite 15: Typenschild
Beschreibung Typenschild Das Typenschild ist am Gehäuse angebracht. Auf dem Typenschild finden Sie folgende Informationen: Herstellernamen Name des Modells Code-Nummer CE-Kennzeichnung Zeichen für umweltgerechtes Entsorgen Herstellungsland... -
Seite 16: Technische Daten
Farbwiedergabe CRI 92 Farbtemperatur 5000 K Sicherungen 2,5 AF/250 V Netzanschlussbuchse 100–240 V~, 50/60 Hz Lichtformeranschluss Hensel EH (10 cm) Schirmhalter integriert Leistungsaufnahme max. 0,9 A (110 V) bzw. 0,5 A (230 V) Kühlung Lüfter dauerhaft in Betrieb Bedienelement Drehgeber Technische Änderungen vorbehalten. -
Seite 17: Gerät Auspacken Und Lieferumfang Prüfen
Gerät auspacken und Lieferumfang prüfen Gerät auspacken und Lieferumfang prüfen Entnehmen Sie das Gerät der Verpackung. Bewahren Sie die Originalverpackung für eine eventuelle Rücksendung an den Kundendienst auf. Prüfen Sie den Lieferumfang auf Richtigkeit und Vollständigkeit (siehe Seite 10). -
Seite 18: Gerät In Betrieb Nehmen
Gerät in Betrieb nehmen Gerät in Betrieb nehmen Um das Gerät in Betrieb zu nehmen, gehen Sie wie folgt vor: Entfernen Sie die Schutzkappe (siehe Seite 19). Stellen Sie sicher, dass die Schutzglocke eingesetzt ist. Montieren Sie den Lichtformer (siehe Seite 22). ... -
Seite 19: Komponenten Des Geräts Montieren Und Demontieren
Komponenten des Geräts montieren und demontieren Komponenten des Geräts montieren und demontieren ACHTUNG! Bei der Verwendung von Fremdprodukten kann das Gerät beschädigt werden. Verwenden Sie ausschließlich Originalersatzteile und Zubehör vom Hersteller. Schutzkappe entfernen und einsetzen WARNUNG Bei Betrieb des Geräts entsteht Wärme, die bei aufgesetzter Schutzkappe zum Brand führen kann. - Seite 20 Komponenten des Geräts montieren und demontieren Um die Schutzkappe einzusetzen, gehen Sie wie folgt vor: Drücken Sie die Verriegelung (1) gegen die Federkraft bis zum Anschlag. Setzen Sie die Schutzkappe (3) auf das Gerät so auf, dass die drei Haltekrallen (2) sich innerhalb der Schutzkappe (3) befinden und in die Aussparungen eingreifen.
-
Seite 21: Schutzglocke Einsetzen Und Entfernen
Komponenten des Geräts montieren und demontieren Schutzglocke einsetzen und entfernen WARNUNG Bei Betrieb des Geräts entsteht Wärme. Das Anfassen des Geräts im vorderen Bereich kann zu schweren Verbrennungen führen. Lassen Sie das Gerät vor dem Montieren und Demontieren der Komponenten immer 5 bis 10 Minuten abkühlen. -
Seite 22: Lichtformer Am Gerät Montieren Und Demontieren
Komponenten des Geräts montieren und demontieren Um die Schutzglocke (1) zu entfernen, gehen Sie wie folgt vor: Verkanten Sie die Schutzglocke (1) leicht, sodass sie sich nacheinander aus zwei der drei Federn (2) löst. Lösen Sie die Schutzglocke (1) unter leichtem Zug gerade aus der dritten Feder (2) und ziehen Sie sie ab. - Seite 23 Komponenten des Geräts montieren und demontieren ACHTUNG! Bei der Montage und Demontage des Lichtformers am Gerät kann die Schutzglocke beschädigt werden. Berühren Sie mit dem Lichtformer nicht die Schutzglocke. Stellen Sie sicher, dass das Gerät zur Montage und Demontage sicher befestigt ist.
- Seite 24 Komponenten des Geräts montieren und demontieren Um den Lichtformer zu demontieren, gehen Sie wie folgt vor: Halten Sie den Lichtformer (3) mit einer Hand fest. Drücken Sie mit der anderen Hand die Verriegelung (1) gegen die Federkraft bis zum Anschlag. Der Lichtformer löst sich aus den drei Haltekrallen (2).
-
Seite 25: Netzkabel Anschließen Und Abziehen
Komponenten des Geräts montieren und demontieren Netzkabel anschließen und abziehen Um das Netzkabel anzuschließen, gehen Sie wie folgt vor: Stecken Sie den Stecker des Netzkabels in die Netzanschlussbuchse (1) des Geräts. Verbinden Sie das Netzkabel mit einer Netzsteckdose. Um das Netzkabel vom Gerät zu entfernen, gehen Sie wie folgt vor: ... -
Seite 26: Gerät Auf Stativ Montieren Und Demontieren
Komponenten des Geräts montieren und demontieren Gerät auf Stativ montieren und demontieren Um das Gerät auf einem Stativ zu montieren, gehen Sie wie folgt vor: Lösen Sie die Rändelschraube (1). Achten Sie darauf, dass Sie die Rändelschraube (1) nicht komplett herausdrehen. -
Seite 27: Gerät Drehen Und Neigen
Komponenten des Geräts montieren und demontieren Gerät drehen und neigen VORSICHT Beim Lösen des Arretierhebels kann es zu Quetschungen kommen. Um ein Verkippen und Verdrehen zu vermeiden, halten Sie beim Lösen des Arretierhebels das Gerät mit der anderen Hand fest. Bei einer Montage des Geräts auf einem Stativ oder an einer Deckenabhängung kann das Gerät horizontal um 360°... - Seite 28 Komponenten des Geräts montieren und demontieren Um das Gerät vertikal zu neigen, lösen Sie den Arretierhebel (1). Schwenken Sie das Gerät in die gewünschte Position und ziehen Sie den Arretierhebel fest (1).
-
Seite 29: Gerät An Einer Deckenabhängung Montieren Und Demontieren
Komponenten des Geräts montieren und demontieren Gerät an einer Deckenabhängung montieren und demontieren WARNUNG Beim Gerät, das an der Deckenabhängung angebracht wird, kann sich die Befestigung lösen und das Gerät kann herabfallen und zu Verletzungen führen. Sichern Sie das Gerät mit einer zusätzlichen Sicherungsschraube (M6 x 16). - Seite 30 Komponenten des Geräts montieren und demontieren Führen Sie das Fangseil (1) durch eine geeignete und stabile Öffnung der Schere wie in folgender Abbildung. Öffnen Sie den Schraubkarabiner (4). Legen Sie die Seilkausche (3) in den Schraubkarabiner (4) ein. ...
- Seite 31 Komponenten des Geräts montieren und demontieren Lösen Sie die Sicherungsschraube (1). Lösen Sie die Rändelschraube (2). Entfernen Sie das Gerät vom Zapfen der Schere (3).
-
Seite 32: Schirm Am Gerät Montieren Und Demontieren
Komponenten des Geräts montieren und demontieren Schirm am Gerät montieren und demontieren Um den Schirm am Gerät zu montieren, gehen Sie wie folgt vor: Lösen Sie die Rändelschraube (2). Achten Sie darauf, dass Sie die Rändelschraube (2) nicht komplett herausdrehen. -
Seite 33: Gerät Bedienen
Gerät bedienen Gerät bedienen Gerät ein- und ausschalten Stellen Sie sicher, dass die Netzspannung zwischen 100 V und 240 V, 50 & 60 Hz liegt. Stellen Sie sicher, dass das Gerät angeschlossen ist. Um das Gerät einzuschalten, drücken Sie den Hauptschalter (1) in die Stellung „I“. -
Seite 34: Leistung Einstellen
Gerät bedienen Leistung einstellen Die Leistung des Geräts kann stufenlos von 10% bis 100 % eingestellt werden. Um sie einzustellen, gehen Sie wie folgt vor: Stellen Sie sicher, dass das Gerät eingeschaltet ist. Um den Wert zu erhöhen, drehen Sie den Drehgeber (1) im Uhrzeigersinn. -
Seite 35: Fehlermeldungen
Fehlermeldungen Fehlermeldungen Problem Mögliche Ursachen Abhilfe LED leuchtet rot: Überhitzung Thermoschalter schaltet Temperaturfehler das Gerät zum Schutz der LED ab. Der Lüfter arbeitet weiter und nach ausreichender Abkühlung geht das Gerät wieder in Betrieb. Schalten Sie das Gerät LED leuchtet während interner Gerätefehler des Betriebs rot. -
Seite 36: Gerät Transportieren Und Lagern
Gerät transportieren und lagern Gerät transportieren und lagern Um das Gerät zu transportieren und zu lagern, gehen Sie wie folgt vor: Schalten Sie das Gerät am Hauptschalter aus (siehe Seite 33). Entfernen Sie das Netzkabel vom Stromnetz. Entfernen Sie das Netzkabel vom Gerät (siehe Seite 25). ... -
Seite 37: Gerät Instand Halten
Gerät instand halten Gerät instand halten Gerät pflegen und reinigen WARNUNG Bei Betrieb des Geräts entsteht Wärme. Das Anfassen des Geräts im vorderen Bereich kann zu schweren Verbrennungen führen. Lassen Sie das Gerät vor dem Reinigen immer 5 bis 15 Minuten abkühlen. -
Seite 38: Defekte Schutzglocke Austauschen
Gerät instand halten Defekte Schutzglocke austauschen WARNUNG Bei Betrieb des Geräts entsteht Wärme. Das Anfassen des Geräts im vorderen Bereich kann zu schweren Verbrennungen führen. Lassen Sie das Gerät vor dem Montieren und Demontieren der Komponenten immer 5 bis 10 Minuten abkühlen. -
Seite 39: Defekte Sicherung Des Netzanschlusses Austauschen
Gerät instand halten Defekte Sicherung des Netzanschlusses austauschen Um eine defekte Sicherung auszutauschen, gehen Sie wie folgt vor: Schalten Sie das Gerät am Hauptschalter aus (1). Entfernen Sie das Netzkabel (siehe Seite 25). Öffnen Sie die Sicherungsschublade (2) mit einem kleinen Schraubendreher o. -
Seite 40: Gerät Und Verpackung Entsorgen
Gerät und Verpackung entsorgen Gerät und Verpackung entsorgen In Deutschland Entsorgen Sie die Verpackung des Geräts sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leichtverpackungen. Entsorgen Sie das Gerät zusammen mit dem Zubehör getrennt vom Hausmüll. -
Seite 41: Zubehör
Zubehör Zubehör Bezeichnung Artikelnummer Schutzkappe, Kunststoff 9456311 Netzkabel, Ersatz Fangseil 7690... -
Seite 42: Garantiebestimmungen
Garantiebestimmungen Garantiebestimmungen In Deutschland Die Garantiebestimmungen entnehmen Sie bitte den allgemeinen Geschäftsbedingungen auf unserer Internetseite: www.hensel.de. Außerhalb Deutschlands Es gelten die Garantiebestimmungen des Händlers, bei dem Sie das Gerät erworben haben. -
Seite 43: Haftungsbeschränkung
Haftungsbeschränkung Haftungsbeschränkung Wir haften nicht für Sach- oder Personenschäden, die durch eine nicht fachgerechte, den Angaben der Gebrauchsanleitung widersprechende Verwendung des Geräts entstehen. Ebenso kommen wir nicht für Folgeschäden (wie Produktions- oder Honorarausfall, etc.) auf, die unter Umständen durch einen Defekt unseres Geräts verursacht wurden. -
Seite 44: Rücksendung An Kundendienst
Sobald Sie einen Schaden am Gerät festgestellt haben, gehen Sie wie folgt vor: Senden Sie das Gerät in der Originalverpackung mit einer präzisen Fehlerbeschreibung zur Reparatur an folgende Adresse: HENSEL-VISIT GmbH & Co. KG Abteilung Service Robert-Bunsen-Str. 3 D-97076 Würzburg Telefonnummer: +49(0)931-27881-0 Unsere Kundendienstadressen innerhalb und außerhalb Deutschlands...
