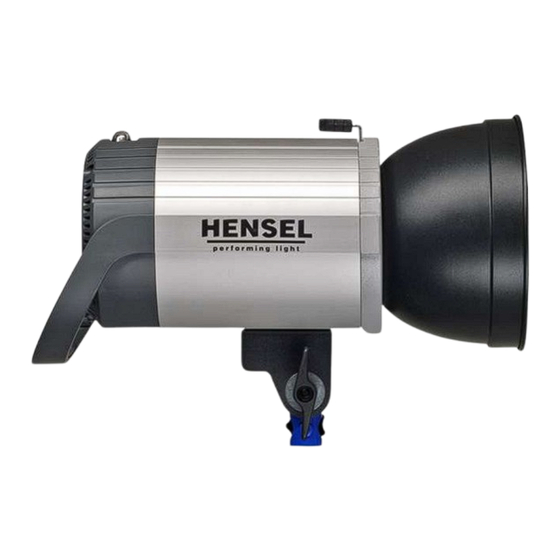

- Seite 2 Bedienungsanleitung // Expert / Integra Pro (Plus) HENSEL-VISIT International GmbH...
- Seite 3 Bedienungsanleitung // Expert / Integra Pro (Plus) HENSEL-VISIT International GmbH...
- Seite 4 Bedienungsanleitung // Expert / Integra Pro (Plus) HENSEL-VISIT International GmbH Robert-Bunsen-Str. 3 D-97076 Würzburg-Lengfeld GERMANY Tel.: +49 (0) 931 /27881-0 Fax: +49 (0) 931 /27881-50 E-Mail: info@hensel.de Internet: http://www.hensel.de HENSEL-VISIT International GmbH...
-
Seite 5: Einleitung
Nur durch die notwendige Beachtung unserer Informa- tionen sichern Sie sich Garantieleistungen, vermeiden Sie Schäden und verlängern die Nutzungsdauer des Gerätes. Die Firma HENSEL hat sich alle Mühe gegeben, unter Einbeziehung und Beachtung aller gültigen Vorschriften ein sicheres und qualitativ hochwertiges Gerät zu fertigen. -
Seite 6: Inhaltsverzeichnis
10 Wartung ..............24 Sicherungen austauschen ........24 Einstelllampe austauschen ......... 25 Blitzröhre austauschen ........25-26 Turnusmäßige Überprüfung........ 26 Rücksendung an Kundendienst ......26 11 Entsorgung ............. 27 12 Zubehör ..............27 13 Kundendienst ............. 28-29 EG-Konformitätserklärung ........30-31 HENSEL-VISIT International GmbH... -
Seite 7: Allgemeine Sicherheitsbestimmungen
Da beim Betrieb von Halogenlampen und Blitzröhren aufgrund eines sich entwickelnden Überdrucks Berst- gefahr besteht, dürfen alle Blitzgeräte nur mit der vorschriftsmäßig montierten HENSEL Schutzglocke betrieben werden. Sie ist in verschiedenen Aus- führungen erhältlich. Der Gebrauch der jeweiligen Schutzglocke verändert die Farbtemperatur. - Seite 8 Geschlossene Räume regelmäßig lüften, um unzuläs- sige Ozonkonzentrationen, die durch die Verwendung starker Blitzgeräte entstehen können, zu vermeiden. Bei Arbeiten im Studio, die eine hohe Staubentwick- lung verursachen, sind nicht im Betrieb befindliche Geräte durch einen geeigneten Staubschutz abzu- decken. HENSEL-VISIT International GmbH...
-
Seite 9: Lieferumfang
Schwenkneiger, kombiniert mit Schirmhalter Kabelsatz: Netz- und Synchronkabel Transportschutzkappe Integra Pro Geräte sind baugleich zur Expert Pro Serie, jedoch mit Multivoltage-Technologie ausgestattet. Expert Pro Geräte sind nur für 230 V-Betrieb zugelas-sen. Die Plus-Versionen verfügen zusätzlich über einen ein- gebauten Funkempfänger, einen präzise einstellbaren... -
Seite 10: Technische Daten
39,5 x 15 x 23 Art.-Nr.: Expert Pro (Plus): 83310E (8310) 8330E (8330) 8340E (8340) Integra Pro (Plus): 8814E (8814) 8815E (8815) 8816E (8816) Expert Pro Plus FREEMASK: 8330FM Integra Pro Plus FREEMASK: 8815FM **: Technische Änderungen vorbehalten HENSEL-VISIT International GmbH... -
Seite 11: Übersicht Der Bedienelemente
SLAVE: Schalter für Fotozelle mit EIN Indikator TEST: Blitzhandauslösung und Ready-Anzeige Synchronbuchse Fotozelle Absicherung 2A (Expert Pro), 4A (Integra Pro) 10 230V~/50-60 Hz bzw. 115V~/60 Hz: Netzanschlussbuchse 11 FULL: Betriebsart für Einstelllicht mit EIN Indikator 12 PROP: Betriebsart für Einstelllicht mit EIN Indikator... -
Seite 12: Inbetriebnahme
Gewinde am HENSEL Schwenkneiger einge- schraubt werden muss. Es ist jedoch wegen geltender Sicherheitsvorschriften eine Zweitsicherung durch ein Stahlseil notwendig. Dieses kann von der Firma HENSEL- VISIT unter der Art.-Nr. 769 bezogen werden. Das Stahlseil ist durch den Gerätegriff zu führen und durch eine geeignete Öse an der Abhängung zu sichern. -
Seite 13: Akklimatisierung
Lasten am Blitzgerät kann es vorteilhaft sein, zum Gewichtsausgleich den Neiger innerhalb der dafür vorge- sehenen Schiene neu zu justieren. Dazu wird Schraube 17 mittels eines Kreuzschlitzschraubenziehers gelöst und nach der endgültigen Positionierung des Neigers wieder festgezogen. HENSEL-VISIT International GmbH... -
Seite 14: Befestigung Der Schutzglocke
Dann unter leichtem Zug die Glocke gerade aus der dritten Feder lösen und abziehen. Anschluss von Zubehör An Expert / Integra Pro Kompaktgeräte können alle HENSEL Reflektoren und Softboxen der EHT-Serie (Anschluss Ø: 10 cm) mit dem entsprechenden Zubehör sowie Schirme und der Softstar angeschlossen werden. Reflektorschnellwechselmechanik Zum Befestigen von Reflektoren oder Softboxen wer- den zunächst die Haltekrallen in die geöffnete Position... -
Seite 15: Netzanschluss
Die Schmelzsicherung 9 dient sowohl der Absicherung des Gerätes als auch der Absicherung des Einstelllichtes. 2 AF Die Expert Pro Serie ist mit einer 2 A Sicherung, An- sprechverhalten „flink“ (2 AF) abgesichert. 4 AF Die Integra Pro Serie ist mit einer 4 A Sicherung, Ansprechverhalten „flink“... -
Seite 16: Überhitzung
Es ist deshalb darauf zu achten, dass kein zu starkes Fremdlicht auf die Fotozelle fallen darf. Wenn dies nicht zu vermeiden ist, muss die Fotozelle mittels Schalter 5 abgeschaltet und der Blitz über Kabel oder Funkfern- SLAVE bedienung ausgelöst werden. HENSEL-VISIT International GmbH... -
Seite 17: Leistungsregelung
Bedienungsanleitung // Expert / Integra Pro (Plus) Synchronisation Funkfernbedienung Für Expert / Integra Pro Geräte steht die HENSEL Funkfernauslösung Strobe Wizard Plus (Set, Sender und Empfänger) als Zubehör zur Verfügung. Diese ermöglicht die Blitzauslösung über Funksignal. Die jeweiligen Plus Versionen verfügen bereits über einen eingebauten Empfänger. -
Seite 18: Apd System
Gerät wieder auf die eingestellte Leistung auf- geladen ist. Sowohl korrekte Ladung als auch erneute Blitzbereitschaft werden dadurch angezeigt. Die Abblitz- kontrolle gibt die Sicherheit, dass bei Verwendung mehr- erer Blitzgeräte die Blitzlampen gezündet haben. HENSEL-VISIT International GmbH... -
Seite 19: Tagesblitzzähler
Anwendung Der Funksender Strobe Wizard Plus dient zur Blitzauslö- sung sowie zur Blitzleistungsverstellung und Einstelllicht FULL/AUS/PROP-Schaltung für HENSEL Blitzgeräte mit eingebautem Empfänger per Funksignal (Plus Versionen der Expert / Integra Pro Geräte, die nicht über ei-nen eingebauten Empfänger verfügen, steht ein externer Empfänger als Zubehör zur Verfügung). - Seite 20 Schalterstellung ‚All’ gewählt. Blitzauslösung Entsprechend der Wahl des Arbeitskanals kann der Blitz nun selektiv über die „Test“ Blitzauslösetaste 23 oder durch Betätigung der Kamera ausgelöst werden. Wurde am Sender ‚All’ eingestellt, lösen alle Blitzgeräte aus, unabhängig von deren Kanaleinstellung. HENSEL-VISIT International GmbH...
- Seite 21 Blitzleistungseinstellung und Einstelllicht FULL / AUS / PROP Die Tasten 21a und 21b bieten zusätzlich die Möglichkeit 21a, 21b der Leistungsverstellung für HENSEL Blitzgeräte, die mit einem entsprechenden Empfänger ausgerüstet sind. Durch kurzzeitiges Drücken wird die Leistung dabei in 1/10 Blendenschritten entweder erhöht oder reduziert.
-
Seite 22: Freemask-Sender (Optional)
Für die Freemask-Anwendung als zweite Blitzgruppe, können Sie die Blitzenergie und das Einstelllicht nicht vom Sender aus schalten. Die Kanäle F1, F2 und F3 können Sie nur zur Unterscheidung von bis zu drei verschiede- nen, getrennten Arbeitsplätzen verwenden. HENSEL-VISIT International GmbH... - Seite 23 Kamera, jeweils die Blitzgruppe 1 (C1, C2, und C3) für die Motivbeleuchtung und die Blitzgruppe 2 (F1, F2 und F3) für die Maskenbelichtung auslösen. Derzeit werden alle Kameras, mit Seriengeschwindig- keiten ab 3 Bilder pro Sekunde bis (theoretisch) 500 Bilder pro Sekunde, unterstützt. HENSEL-VISIT International GmbH...
-
Seite 24: Wartung
Ersatz- sicherungen mit dem unten spezifizierten Wert und An- sprechverhalten „flink“ eingesetzt werden: Schmelzsicherungen für Betrieb mit 300W Halogenlampe: Expert Pro Serie: 2 AF Integra Pro Serie: 4 AF Nur Sicherungen mit „großem Schaltvermögen“ nach EN 60127-2/1 bzw. -
Seite 25: Einstelllampe Austauschen
(siehe oben, Sicherung austauschen). Als Einstelllicht dürfen maximal verwendet werden: Expert Pro Serie: 300W / G6.35 / 230V (Art.-Nr. 128) Integra Pro Serie: 300W / G6.35 / 115V (Art.-Nr. 280), bzw. 300W / G6.35 / 230V (Art. Nr. 128) -
Seite 26: Turnusmäßige Überprüfung
Eine jährliche Durchsicht der Geräte dient der Sicherheit der Benutzer und erhält den Wert der Anlage. Rücksendung an Kundendienst Um einen optimalen Schutz der Geräte beim Versand zu gewährleisten, sollte je Gerätetyp eine Originalverpack- ung aufbewahrt werden. HENSEL-VISIT International GmbH... -
Seite 27: Entsorgung
Reflektoren und Softboxen mit kleinem Anschlussdurchmesser (10 cm) für die EHT / Expert / CONTRA-Gerätelinie Schirme Funkfernbedienung Strobe Wizard Plus für Funkfernauslösung und Blitzsteuerung Sender Typ T4/6V, Art.-Nr. 3950; Empfänger, Art.-NR. 3951; Set aus Sender und Empfänger, Art.-Nr. 3952 HENSEL-VISIT International GmbH... -
Seite 28: Kundendienst
Bedienungsanleitung // Expert / Integra Pro (Plus) 13 Kundendienst Werkskundendienst mit 24-Stunden-Express-Service: HENSEL-VISIT International GmbH GERMANY - Serviceabteilung- Robert-Bunsen-Str. 3 D-97076 Würzburg Tel.: 0931/27881-0 Fax: 0931/27881-50 Internet: http://www.hensel.de E-Mail: info@hensel.de Autorisierte Kundendienste im Inland Andreas Jakob Blitzservice Chapeaurougeweg 13 Tel.:... - Seite 29 Studio Tecnic S.A. Place Masui 3 Tel.: +32 (0) 220 104 65 B-1030 Brüssel Fax: +32 (0) 220 111 85 Objectif Bastille 11 rue Jules César Tel.: +33 (0) 143435738 F-75012 Paris Weitere Kundendienste auf Anfrage oder unter www.hensel.de HENSEL-VISIT International GmbH...
-
Seite 30: Eg-Konformitätserklärung
Bedienungsanleitung // Expert / Integra Pro (Plus) HENSEL-VISIT International GmbH... - Seite 31 Bedienungsanleitung // Expert / Integra Pro (Plus) HENSEL-VISIT International GmbH...
