ATTENTION :
l'installation ou le réglage de la caméra.
Veillez à ne PAS endommager, déformer ou exposer le câble dans
une zone dangereuse.
sorte qu'il n'y ait aucune lacune entre le couvercle de l'objectif et

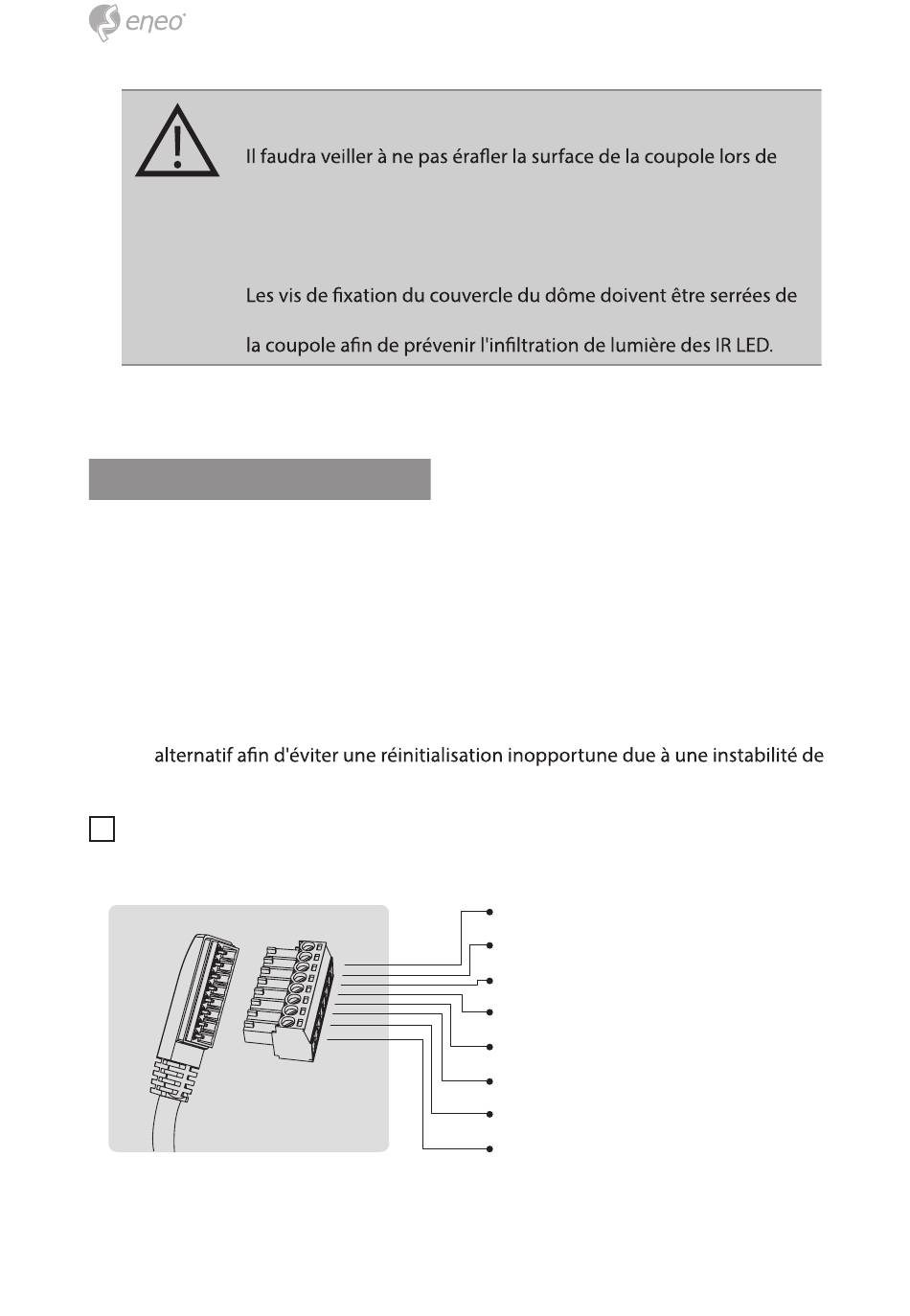

Connexions d'alimentation

Assurez-vous que l´alimentation secteur est déconnectée avant l'installation. La caméra
peut fonctionner en 24 V CA ou en 12 V CC ainsi qu'avec une alimentation bitension et
par PoE (IEEE Std. 802.3af ). Les mises à la terre primaire et secondaire sont complètement
isolées pour éviter les éventuels problèmes de boucle de masse.
1. Brancher le câble réseau dans la prise RJ-45 Ethernet. Quand le PoE est l'unique
source d'alimentation, il n'est pas nécessaire de connecter le terminal de courant.
2. Si un courant CC 12 V ou CA 24 V local est requis, connectez d'abord le connecteur
basse tension (CC 12 V ou CA 24 V), puis l'adaptateur CA aux sorties de courant
l'alimentation et des dommages en cas de surtension sans charge.
i Quand le PoE et la l'alimentation en bitension sont connectés simultanément, le
courant local est prioritaire.
56
CA24V/CC12V (câble rouge)
CA24V/GND (câble noir)
Alarm-IN (Câble vert)
Alarm-OUT (Câble bleu)
ok, GND (Câble gris)
Audio-IN (Câble brun)
ok, GND (Câble gris)
Audio-OUT (Câble orange)
