Features / Ausstattungsmerkmale des PDS-2
Das PDS-2 ist ein spezielles Übungs-Stativ für das RP-2-Pad, mit dem Sie im Stehen oder Sitzen gleichermaßen
bequem üben können, weil sich Höhe und Winkel nach Belieben einstellen lassen.
Funktionen
Anziehen der
Stativhalterung
H heneinstellung
des Stativs
Aufstellwinkel
der Beine
einstellen
6
Aufstellung
Pad-Winkel
einstellen
Unterleg-
scheibe
Durchmesser der
Pad-Befestigungs-
schraube: M8

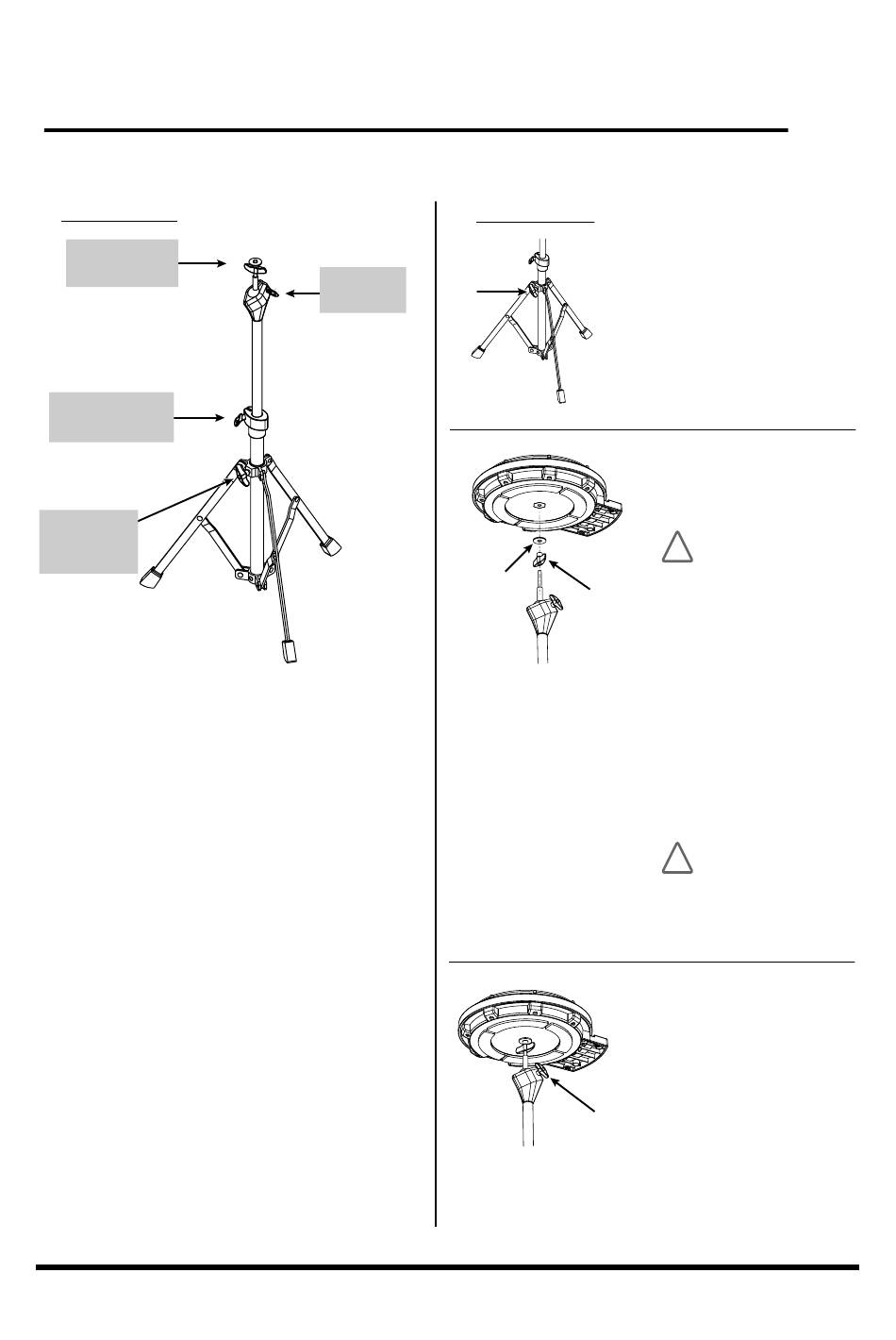

1. Lösen Sie die Feststell-
schraube, und stellen Sie
die Beine in einem Winkel
auf, der einen sicheren
Stand gewährleistet.
2 . Befestigen Sie die Flügel-
mutter und die Unterleg-
scheibe in der links ge-
zeigten Reihenfolge.
Bei der Auslieferung
WICHTIG
WICHTIG
sind die Flügelmutter
und die Unterlegscheibe
genau anders herum als
Fl gel-
gezeigt am Stativ mon-
mutter
tiert. Achten Sie darauf,
dass sie wie in der Ab-
bildung befestigt wer-
den.
.
3 . Befestigen Sie das Pad.
Drehen Sie das Pad, bis
die Schraube fast ganz im
Gewinde des Pads sitzt.
Ziehen Sie dann die
Flügelmutter auf der Pad-
Unterseite fest.
Drehen Sie die Schrau-
WICHTIG
WICHTIG
be nicht mit Gewalt
weiter in das Pad hinein
als möglich. Dies könn-
te die Befestigungsmut-
ter im Pad beschädigen.
4 . Stellen Sie den gewün-
schten Pad-Winkel ein.
