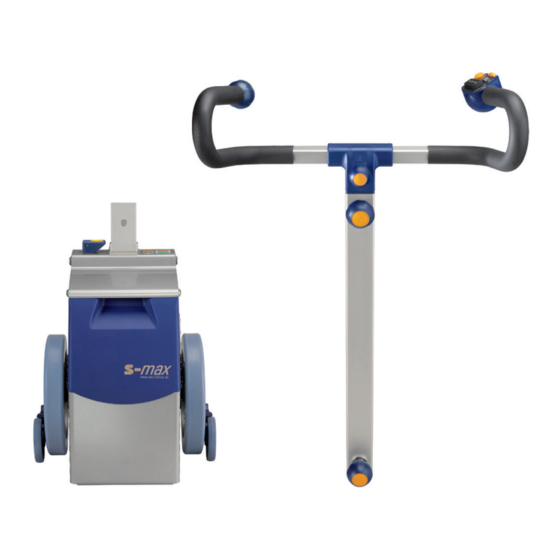

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 380676 s-max Otto Bock Avantgarde CV mit/ohne Trommelbremse Sitzbreite: 32-36 Bolzenvorverlegung www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 001258 Grundplatte schmal 2 000710 Halterung Schweißteil 3 001259 Aufnahme unten 4 001797 Verbindungsklemme 5 001798 Verbindungsklemme DIN 912-M6x25- 6 000271 Zylinderschraube mit ISK 7 000099 Kugelsperrbolzen Nutzlänge 33.0 mm DIN 7991-M6x25- 8 000356 Senkschraube mit ISK DIN 912-M6x30-...
- Seite 3 linke Seite außen rechte Seite innen...
- Seite 4 Stückliste Bolzenvorverlegung Teil Bezeichnung 1 Bezeichnung 2 Anzl 10 001450 Distanzstück mit Kehle für Ø25,0 mm 11 000301 Sechskantmutter mit Klemmteil DIN 985-M6-8 12 001256 Aufnahmewelle mit Gewinde Sopur Youngster DIN 7380-M8x16- 13 000571 Linsenschraube mit ISK 10.9 DIN 7991-M8x20- 14 000079 Senkschraube mit ISK 15 000395...
- Seite 5 Bolzenvorverlegung 12+13 14+15...
- Seite 6 Montageanweisung: untere Aufnahmestange in das 4. Loch von unten am s-max montieren Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 32 SB: 34 SB: 36 2 St. Stellring DIN 705 A14 für obere Aufnahme 2 St. Gewindestift M6x8 für Stellring 4 St. Sicherungsring DIN 471 14x1...
- Seite 7 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Achtung! Im Falle einer Anpassung der Griffneigung, Neigungsquader einem Anzugsmoment von 35 Nm fixieren. Achtung Montagemass zwischen 400 und 410 mm...
- Seite 8 Notizen...
- Seite 9 Notizen...
- Seite 10 Notizen...
- Seite 11 Notizen...
- Seite 12 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 16.10.2012 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
