Wandszenarien: dicht zusammen liegende Objekte

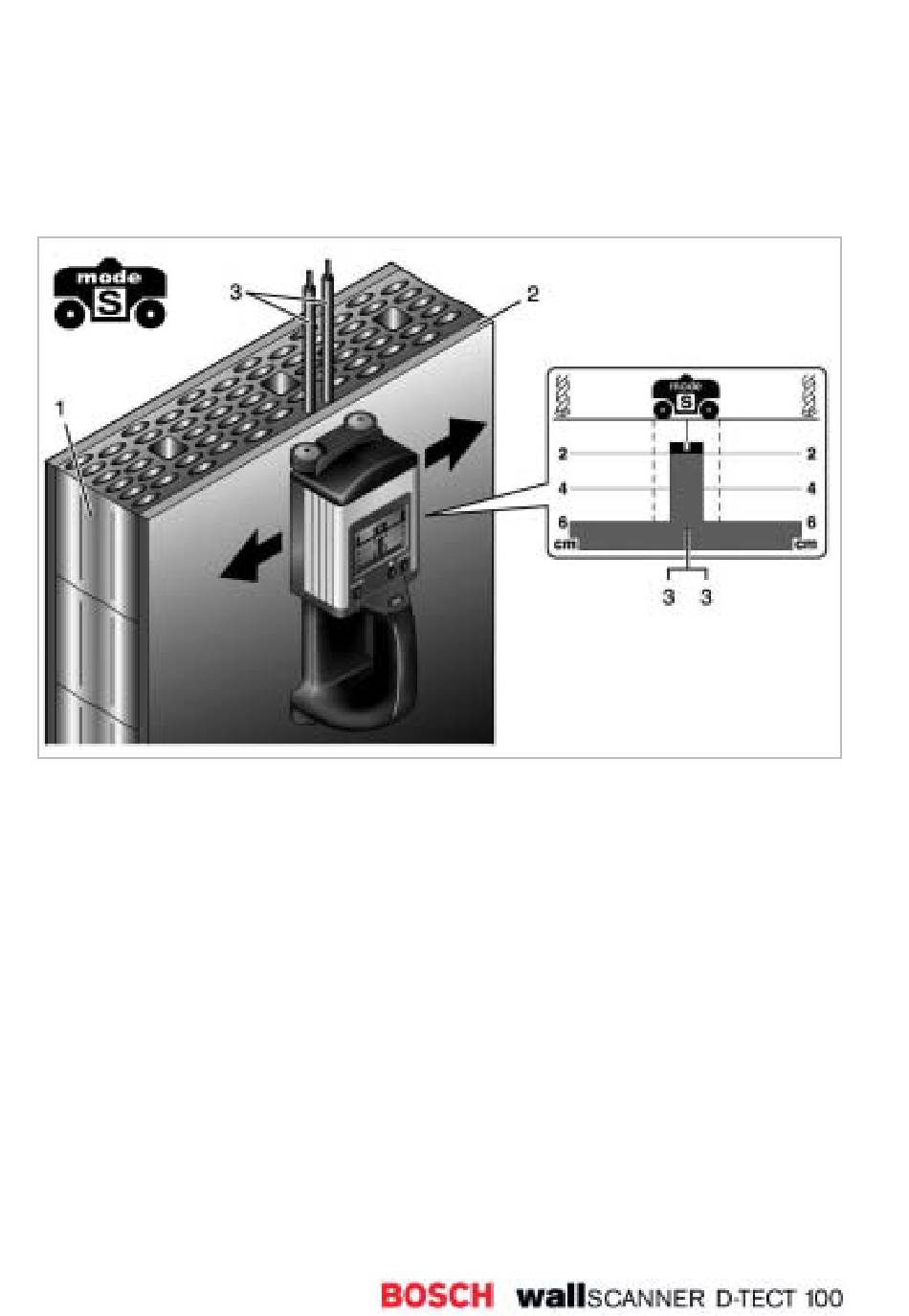

Beispielhafter Aufbau einer Hohllochziegelwand:
– Mauerziegel mit Hohlräumen
– 2 sehr eng nebeneinander verlegte Unterputzleitungen
– Putz
Anzeige:
Da der Abstand der beiden Leitungen weniger als 40 mm beträgt, werden die zwei
Leitungen als ein Objekt im Display dargestellt. Der D-tect 100 gibt aufgrund der
Nähe der beiden Objekte und der damit verbundenen Gefahr keine Bohrempfeh-
lung zwischen den beiden Leitungen.
Seite 12
1 Hohllochziegel
2 Verputz
3 Elektrokabel
