2.4 Stromversorgung
Gefährliche Spannung!
Die Stromversorgung enthält netzspannungsführende Komponenten.
Trennen Sie vor Arbeiten an der Stromversorgung das Netzanschlußkabel.
Achtung!
Das Netzanschlußkabel ist nicht im Lieferumfang des Einschubsystems.
Erwerben Sie nur Netzanschlußkabel welche für Ihr Gerät und für die
Verwendung in Ihrem Land zugelassen sind.
Die Stromversorgung erfolgt durch 3 HE / 8 TE CPCI Einschubnetzgeräte mit
Weitbereichseingang und 250 W Ausgangsleistung.
Die hot-swap fähigen Netzgeräte werden in 2 Slots rechts neben dem
Kartenkorb eingesteckt und kontaktieren über einen 47-poligen CPCI Power-
Stecker mit der Busplatine.
Die Netzspannungsversorgung erfolgt über ein Netzeingangsmodul mit
Kaltgerätesteckdose mit integriertem Filter, Sicherungen und Netzschalter.
Der maximal zulässige Sicherungswert ist 8 A träge.

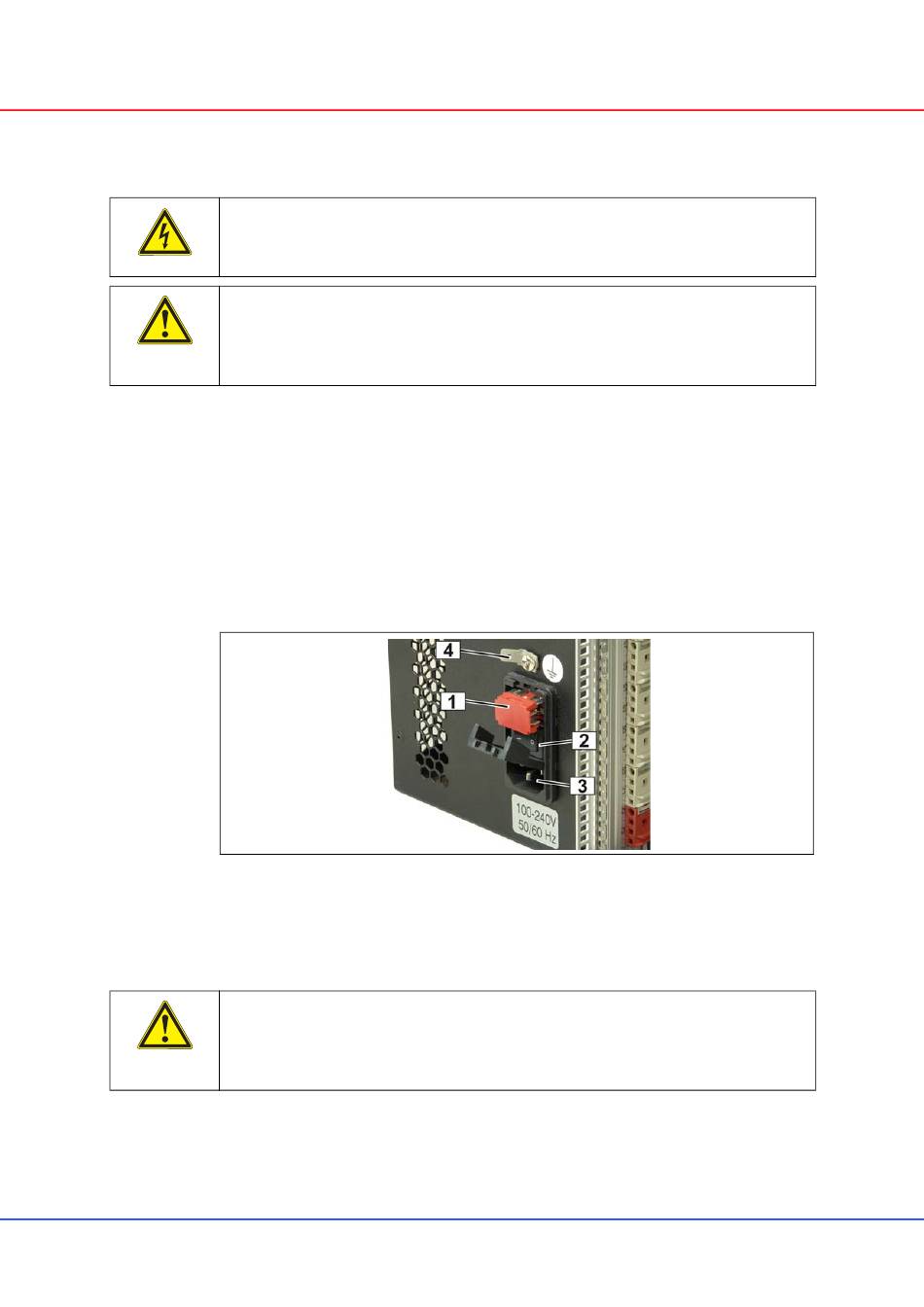

Figure 2: Netzeingangsmodul
1
Sicherungshalter
2
Netzschalter
2.4.1 Erdung
Achtung!
Das Einschubsystem ist entsprechend Schutzklasse 1 ausgeführt. Es darf
deshalb nur mit Schutzleiter betrieben werden. Verwenden Sie nur
zugelassene Netzanschlußkabel mit Schutzleiter!
Über dem Netzeingangsmodul befindet sich eine 6,3 mm Flachsteckzunge mit
einem Erdungssymbol. Dieser Anschluß ist nur als Potenzialausgleich, z.B.
beim Einbau mehrerer Einschubsysteme in ein Rack, zu verwenden. Die
Erdung muss immer über den Schutzleiter des Netzanschlußkabels erfolgen.
www.schroff.biz
3
Netzeingang (IEC320-C14)
4
6,3 mm Flachsteckzunge
6
Gerätebeschreibung
