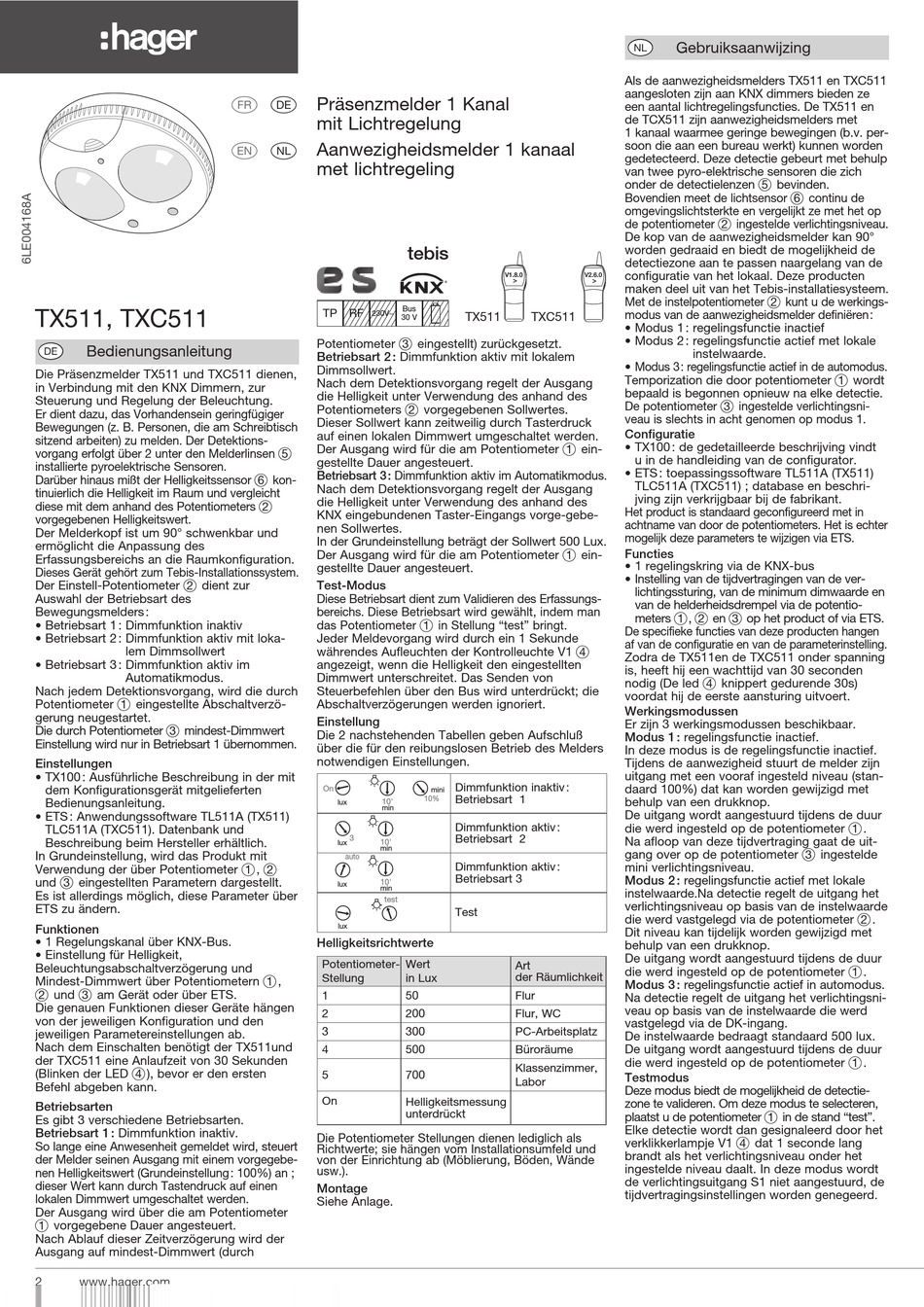

TX511, TXC511
Bedienungsanleitung
E
Die Präsenzmelder TX511 und TXC511 dienen,
in Verbindung mit den KNX Dimmern, zur
Steuerung und Regelung der Beleuchtung.
Er dient dazu, das Vorhandensein geringfügiger
Bewegungen (z. B. Personen, die am Schreibtisch
sitzend arbeiten) zu melden. Der Detektions-
vorgang erfolgt über 2 unter den Melderlinsen
installierte pyroelektrische Sensoren.
Darüber hinaus mißt der Helligkeitssensor
tinuierlich die Helligkeit im Raum und vergleicht
diese mit dem anhand des Potentiometers
vorgegebenen Helligkeitswert.
Der Melderkopf ist um 90° schwenkbar und
ermöglicht die Anpassung des
Erfassungsbereichs an die Raumkonfiguration.
Dieses Gerät gehört zum Tebis-Installationssystem.
Der Einstell-Potentiometer
dient zur
2
Auswahl der Betriebsart des
Bewegungsmelders :
• Betriebsart 1 : Dimmfunktion inaktiv
• Betriebsart 2 : Dimmfunktion aktiv mit loka-
lem Dimmsollwert
• Betriebsart 3 : Dimmfunktion aktiv im
Automatikmodus.
Nach jedem Detektionsvorgang, wird die durch
Potentiometer
eingestellte Abschaltverzö-
1
gerung neugestartet.
Die durch Potentiometer
mindest-Dimmwert
3
Einstellung wird nur in Betriebsart 1 übernommen.
Einstellungen
• TX100 : Ausführliche Beschreibung in der mit
dem Konfigurationsgerät mitgelieferten
Bedienungsanleitung.
• ETS : Anwendungssoftware TL511A (TX511)
TLC511A (TXC511). Datenbank und
Beschreibung beim Hersteller erhältlich.
In Grundeinstellung, wird das Produkt mit
Verwendung der über Potentiometer
und
eingestellten Parametern dargestellt.
3
Es ist allerdings möglich, diese Parameter über
ETS zu ändern.
Funktionen
• 1 Regelungskanal über KNX-Bus.
• Einstellung für Helligkeit,
Beleuchtungsabschaltverzögerung und
Mindest-Dimmwert über Potentiometern
und
am Gerät oder über ETS.
2
3
Die genauen Funktionen dieser Geräte hängen
von der jeweiligen Konfiguration und den
jeweiligen Parametereinstellungen ab.
Nach dem Einschalten benötigt der TX511und
der TXC511 eine Anlaufzeit von 30 Sekunden
(Blinken der LED
), bevor er den ersten
4
Befehl abgeben kann.
Betriebsarten
Es gibt 3 verschiedene Betriebsarten.
Betriebsart 1 : Dimmfunktion inaktiv.
So lange eine Anwesenheit gemeldet wird, steuert
der Melder seinen Ausgang mit einem vorgegebe-
nen Helligkeitswert (Grundeinstellung : 100%) an ;
dieser Wert kann durch Tastendruck auf einen
lokalen Dimmwert umgeschaltet werden.
Der Ausgang wird über die am Potentiometer
vorgegebene Dauer angesteuert.
1
Nach Ablauf dieser Zeitverzögerung wird der
Ausgang auf mindest-Dimmwert (durch
2
www.hager.com
e Präsenzmelder 1 Kanal
a
mit Lichtregelung
i Aanwezigheidsmelder 1 kanaal
z
met lichtregeling
Bus
TP RF
230V~
30 V
Potentiometer
3
Betriebsart 2 : Dimmfunktion aktiv mit lokalem
Dimmsollwert.
Nach dem Detektionsvorgang regelt der Ausgang
die Helligkeit unter Verwendung des anhand des
Potentiometers
2
Dieser Sollwert kann zeitweilig durch Tasterdruck
auf einen lokalen Dimmwert umgeschaltet werden.
Der Ausgang wird für die am Potentiometer
5
gestellte Dauer angesteuert.
Betriebsart 3 : Dimmfunktion aktiv im Automatikmodus.
kon-
6
Nach dem Detektionsvorgang regelt der Ausgang
die Helligkeit unter Verwendung des anhand des
2
KNX eingebundenen Taster-Eingangs vorge-gebe-
nen Sollwertes.
In der Grundeinstellung beträgt der Sollwert 500 Lux.
Der Ausgang wird für die am Potentiometer
gestellte Dauer angesteuert.
Test-Modus
Diese Betriebsart dient zum Validieren des Erfassungs-
bereichs. Diese Betriebsart wird gewählt, indem man
das Potentiometer
Jeder Meldevorgang wird durch ein 1 Sekunde
währendes Aufleuchten der Kontrolleuchte V1
angezeigt, wenn die Helligkeit den eingestellten
Dimmwert unterschreitet. Das Senden von
Steuerbefehlen über den Bus wird unterdrückt; die
Abschaltverzögerungen werden ignoriert.
Einstellung
Die 2 nachstehenden Tabellen geben Aufschluß
über die für den reibungslosen Betrieb des Melders
notwendigen Einstellungen.
On
On
On
On
10'
lux
10'
10'
lux
lux
10'
lux
min
min
min
min
3
3
3
3
10'
lux
10'
10'
lux
lux
10'
lux
min
min
min
min
auto
auto
auto
auto
,
1
2
10'
10'
10'
10'
lux
lux
lux
lux
min
min
min
min
test
test
test
test
lux
lux
lux
lux
Helligkeitsrichtwerte
Potentiometer-
Wert
Stellung
in Lux
,
1
1
50
2
200
3
300
4
500
5
700
On
Helligkeitsmessung
unterdrückt
Die Potentiometer Stellungen dienen lediglich als
Richtwerte; sie hängen vom Installationsumfeld und
von der Einrichtung ab (Möblierung, Böden, Wände
usw.).
Montage
Siehe Anlage.
ECH 60%
tebis
V1.8.0
TX511
TXC511
eingestellt) zurückgesetzt.
vorgegebenen Sollwertes.
ein-
1
ein-
1
in Stellung "test" bringt.
1
4
Dimmfunktion inaktiv :
mini
mini
mini
mini
Betriebsart 1
10%
10%
10%
10%
Dimmfunktion aktiv :
Betriebsart 2
Dimmfunktion aktiv :
Betriebsart 3
Test
Art
der Räumlichkeit
Flur
Flur, WC
PC-Arbeitsplatz
Büroräume
Klassenzimmer,
Labor
Gebruiksaanwijzing
I
Als de aanwezigheidsmelders TX511 en TXC511
aangesloten zijn aan KNX dimmers bieden ze
een aantal lichtregelingsfuncties. De TX511 en
de TCX511 zijn aanwezigheidsmelders met
1 kanaal waarmee geringe bewegingen (b.v. per-
soon die aan een bureau werkt) kunnen worden
gedetecteerd. Deze detectie gebeurt met behulp
van twee pyro-elektrische sensoren die zich
onder de detectielenzen
Bovendien meet de lichtsensor
omgevingslichtsterkte en vergelijkt ze met het op
de potentiometer
ingestelde verlichtingsniveau.
2
De kop van de aanwezigheidsmelder kan 90°
worden gedraaid en biedt de mogelijkheid de
detectiezone aan te passen naargelang van de
configuratie van het lokaal. Deze producten
V2.6.0
maken deel uit van het Tebis-installatiesysteem.
Met de instelpotentiometer
modus van de aanwezigheidsmelder definiëren :
• Modus 1 : regelingsfunctie inactief
• Modus 2 : regelingsfunctie actief met lokale
instelwaarde.
• Modus 3 : regelingsfunctie actief in de automodus.
Temporization die door potentiometer
bepaald is begonnen opnieuw na elke detectie.
De potentiometer
ingestelde verlichtingsni-
3
veau is slechts in acht genomen op modus 1.
Configuratie
• TX100 : de gedetailleerde beschrijving vindt
u in de handleiding van de configurator.
• ETS : toepassingssoftware TL511A (TX511)
TLC511A (TXC511) ; database en beschri-
jving zijn verkrijgbaar bij de fabrikant.
Het product is standaard geconfigureerd met in
achtname van door de potentiometers. Het is echter
mogelijk deze parameters te wijzigen via ETS.
Functies
• 1 regelingskring via de KNX-bus
• Instelling van de tijdvertragingen van de ver-
lichtingssturing, van de minimum dimwaarde en
van de helderheidsdrempel via de potentio-
meters
,
en
op het product of via ETS.
1
2
3
De specifieke functies van deze producten hangen
af van de configuratie en van de parameterinstelling.
Zodra de TX511en de TXC511 onder spanning
is, heeft hij een wachttijd van 30 seconden
nodig (De led
knippert gedurende 30s)
4
voordat hij de eerste aansturing uitvoert.
Werkingsmodussen
Er zijn 3 werkingsmodussen beschikbaar.
Modus 1 : regelingsfunctie inactief.
In deze modus is de regelingsfunctie inactief.
Tijdens de aanwezigheid stuurt de melder zijn
uitgang met een vooraf ingesteld niveau (stan-
daard 100%) dat kan worden gewijzigd met
behulp van een drukknop.
De uitgang wordt aangestuurd tijdens de duur
die werd ingesteld op de potentiometer
Na afloop van deze tijdvertraging gaat de uit-
gang over op de potentiometer
mini verlichtingsniveau.
Modus 2 : regelingsfunctie actief met lokale
instelwaarde.Na detectie regelt de uitgang het
verlichtingsniveau op basis van de instelwaarde
die werd vastgelegd via de potentiometer
Dit niveau kan tijdelijk worden gewijzigd met
behulp van een drukknop.
De uitgang wordt aangestuurd tijdens de duur
die werd ingesteld op de potentiometer
Modus 3 : regelingsfunctie actief in automodus.
Na detectie regelt de uitgang het verlichtingsni-
veau op basis van de instelwaarde die werd
vastgelegd via de DK-ingang.
De instelwaarde bedraagt standaard 500 lux.
De uitgang wordt aangestuurd tijdens de duur
die werd ingesteld op de potentiometer
Testmodus
Deze modus biedt de mogelijkheid de detectie-
zone te valideren. Om deze modus te selecteren,
AI2_B5_ge_ic_EE810
plaatst u de potentiometer
Elke detectie wordt dan gesignaleerd door het
verklikkerlampje V1
dat 1 seconde lang
4
brandt als het verlichtingsniveau onder het
ingestelde niveau daalt. In deze modus wordt
de verlichtingsuitgang S1 niet aangestuurd, de
tijdvertragingsinstellingen worden genegeerd.
bevinden.
5
continu de
6
kunt u de werkings-
2
wordt
1
.
1
ingestelde
3
.
2
.
1
.
1
in de stand "test".
1
