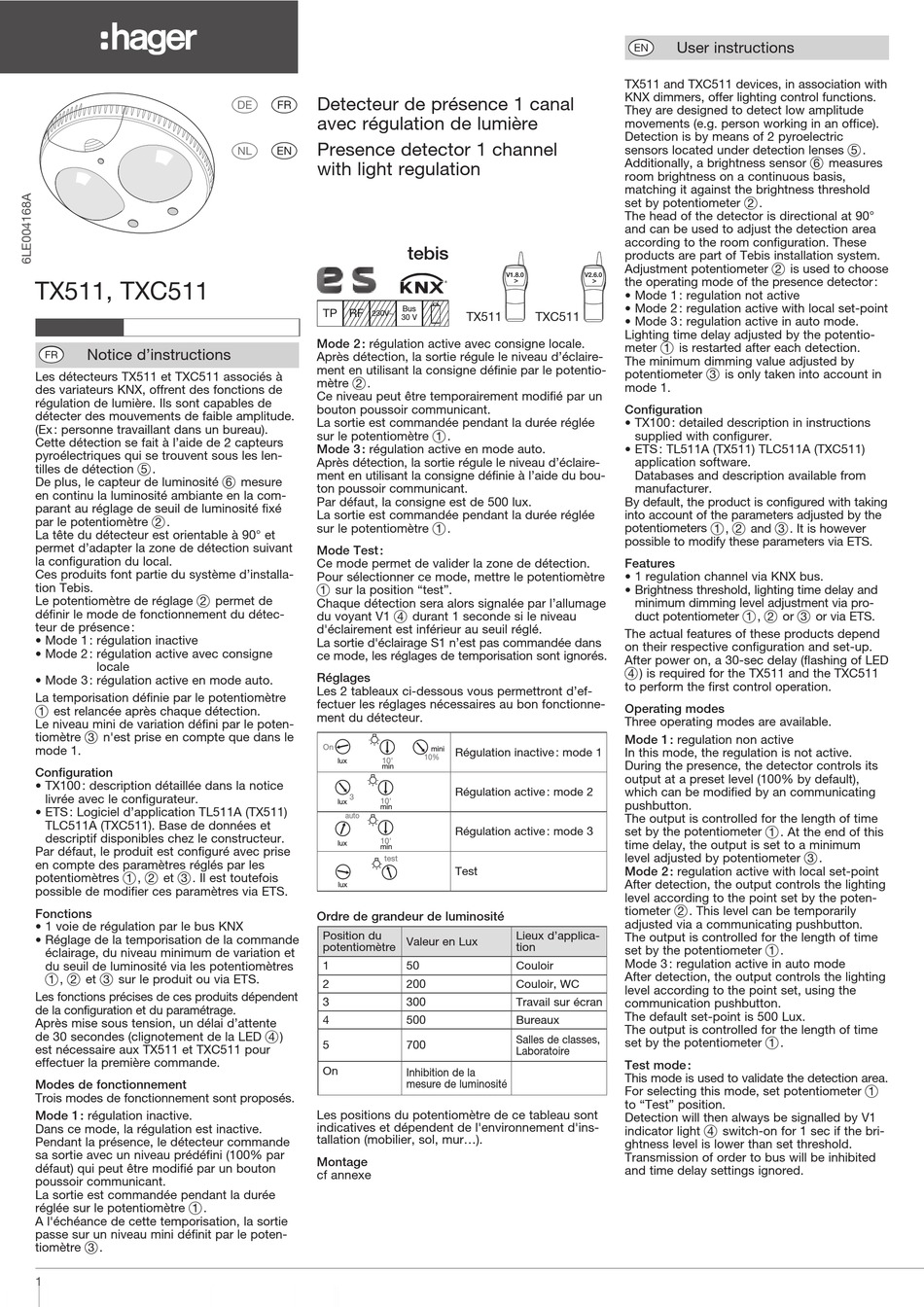

hager TXC511 Bedienungsanleitung

TX511, TXC511
Notice d'instructions
A
Les détecteurs TX511 et TXC511 associés à
des variateurs KNX, offrent des fonctions de
régulation de lumière. Ils sont capables de
détecter des mouvements de faible amplitude.
(Ex : personne travaillant dans un bureau).
Cette détection se fait à l'aide de 2 capteurs
pyroélectriques qui se trouvent sous les len-
tilles de détection .
5
De plus, le capteur de luminosité
en continu la luminosité ambiante en la com-
parant au réglage de seuil de luminosité fixé
par le potentiomètre .
2
La tête du détecteur est orientable à 90° et
permet d'adapter la zone de détection suivant
la configuration du local.
Ces produits font partie du système d'installa-
tion Tebis.
Le potentiomètre de réglage
2
définir le mode de fonctionnement du détec-
teur de présence :
• Mode 1 : régulation inactive
• Mode 2 : régulation active avec consigne
locale
• Mode 3 : régulation active en mode auto.
La temporisation définie par le potentiomètre
est relancée après chaque détection.
1
Le niveau mini de variation défini par le poten-
tiomètre n'est prise en compte que dans le
3
mode 1.
Configuration
• TX100 : description détaillée dans la notice
livrée avec le configurateur.
• ETS : Logiciel d'application TL511A (TX511)
TLC511A (TXC511). Base de données et
descriptif disponibles chez le constructeur.
Par défaut, le produit est configuré avec prise
en compte des paramètres réglés par les
potentiomètres , et . Il est toutefois
1 2 3
possible de modifier ces paramètres via ETS.
Fonctions
• 1 voie de régulation par le bus KNX
• Réglage de la temporisation de la commande
éclairage, du niveau minimum de variation et
du seuil de luminosité via les potentiomètres
, et sur le produit ou via ETS.
1 2 3
Les fonctions précises de ces produits dépendent
de la configuration et du paramétrage.
Après mise sous tension, un délai d'attente
de 30 secondes (clignotement de la LED
est nécessaire aux TX511 et TXC511 pour
effectuer la première commande.
Modes de fonctionnement
Trois modes de fonctionnement sont proposés.
Mode 1 : régulation inactive.
Dans ce mode, la régulation est inactive.
Pendant la présence, le détecteur commande
sa sortie avec un niveau prédéfini (100% par
défaut) qui peut être modifié par un bouton
poussoir communicant.
La sortie est commandée pendant la durée
réglée sur le potentiomètre .
1
A l'échéance de cette temporisation, la sortie
passe sur un niveau mini définit par le poten-
tiomètre .
3
1
a Detecteur de présence 1 canal
e
avec régulation de lumière
z Presence detector 1 channel
i
with light regulation
TP RF
230V~
Mode 2 : régulation active avec consigne locale.
Après détection, la sortie régule le niveau d'éclaire-
ment en utilisant la consigne définie par le potentio-
mètre .
2
Ce niveau peut être temporairement modifié par un
bouton poussoir communicant.
La sortie est commandée pendant la durée réglée
sur le potentiomètre
Mode 3 : régulation active en mode auto.
Après détection, la sortie régule le niveau d'éclaire-
ment en utilisant la consigne définie à l'aide du bou-
mesure
6
ton poussoir communicant.
Par défaut, la consigne est de 500 lux.
La sortie est commandée pendant la durée réglée
sur le potentiomètre
Mode Test :
Ce mode permet de valider la zone de détection.
Pour sélectionner ce mode, mettre le potentiomètre
sur la position "test".
1
permet de
Chaque détection sera alors signalée par l'allumage
du voyant V1
d'éclairement est inférieur au seuil réglé.
La sortie d'éclairage S1 n'est pas commandée dans
ce mode, les réglages de temporisation sont ignorés.
Réglages
Les 2 tableaux ci-dessous vous permettront d'ef-
fectuer les réglages nécessaires au bon fonctionne-
ment du détecteur.
On
On On
On
10'
lux 10' 10'
lux lux 10'
lux
min
min min
min
3
3 3
3
10'
lux 10' 10'
lux lux 10'
lux
min
min min
min
auto
auto auto
auto
10'
10' 10'
lux 10'
lux lux
lux
min
min min
min
test
test test
test
lux
lux lux
lux
Ordre de grandeur de luminosité
Position du
potentiomètre Valeur en Lux
1
2
3
4
)
4
5
On
Les positions du potentiomètre de ce tableau sont
indicatives et dépendent de l'environnement d'ins-
tallation (mobilier, sol, mur...).
Montage
cf annexe
ECH 60%
tebis
V1.8.0
Bus
TX511 TXC511
30 V
.
1
.
1
durant 1 seconde si le niveau
4
mini
mini mini Régulation inactive : mode 1
mini
10%
10% 10%
10%
Régulation active : mode 2
Régulation active : mode 3
Test
Lieux d'applica-
tion
50 Couloir
200 Couloir, WC
300 Travail sur écran
500 Bureaux
Salles de classes,
700
Laboratoire
Inhibition de la
mesure de luminosité
User instructions
Z
TX511 and TXC511 devices, in association with
KNX dimmers, offer lighting control functions.
They are designed to detect low amplitude
movements (e.g. person working in an office).
Detection is by means of 2 pyroelectric
sensors located under detection lenses
Additionally, a brightness sensor
room brightness on a continuous basis,
matching it against the brightness threshold
set by potentiometer
2
The head of the detector is directional at 90°
and can be used to adjust the detection area
according to the room configuration. These
products are part of Tebis installation system.
Adjustment potentiometer
V2.6.0
the operating mode of the presence detector :
• Mode 1 : regulation not active
• Mode 2 : regulation active with local set-point
• Mode 3 : regulation active in auto mode.
Lighting time delay adjusted by the potentio-
meter is restarted after each detection.
1
The minimum dimming value adjusted by
potentiometer is only taken into account in
3
mode 1.
Configuration
• TX100 : detailed description in instructions
supplied with configurer.
• ETS : TL511A (TX511) TLC511A (TXC511)
application software.
Databases and description available from
manufacturer.
By default, the product is configured with taking
into account of the parameters adjusted by the
potentiometers , and
1 2
possible to modify these parameters via ETS.
Features
• 1 regulation channel via KNX bus.
• Brightness threshold, lighting time delay and
minimum dimming level adjustment via pro-
duct potentiometer
1
The actual features of these products depend
on their respective configuration and set-up.
After power on, a 30-sec delay (flashing of LED
) is required for the TX511 and the TXC511
4
to perform the first control operation.
Operating modes
Three operating modes are available.
Mode 1 : regulation non active
In this mode, the regulation is not active.
During the presence, the detector controls its
output at a preset level (100% by default),
which can be modified by an communicating
pushbutton.
The output is controlled for the length of time
set by the potentiometer
time delay, the output is set to a minimum
level adjusted by potentiometer
Mode 2 : regulation active with local set-point
After detection, the output controls the lighting
level according to the point set by the poten-
tiometer . This level can be temporarily
2
adjusted via a communicating pushbutton.
The output is controlled for the length of time
set by the potentiometer
Mode 3 : regulation active in auto mode
After detection, the output controls the lighting
level according to the point set, using the
communication pushbutton.
The default set-point is 500 Lux.
The output is controlled for the length of time
set by the potentiometer
Test mode :
This mode is used to validate the detection area.
For selecting this mode, set potentiometer
to "Test" position.
AI2_B5_ge_ic_EE810
Detection will then always be signalled by V1
indicator light switch-on for 1 sec if the bri-
4
ghtness level is lower than set threshold.
Transmission of order to bus will be inhibited
and time delay settings ignored.
.
5
measures
6
.
is used to choose
2
. It is however
3
, or or via ETS.
2 3
. At the end of this
1
.
3
.
1
.
1
1
