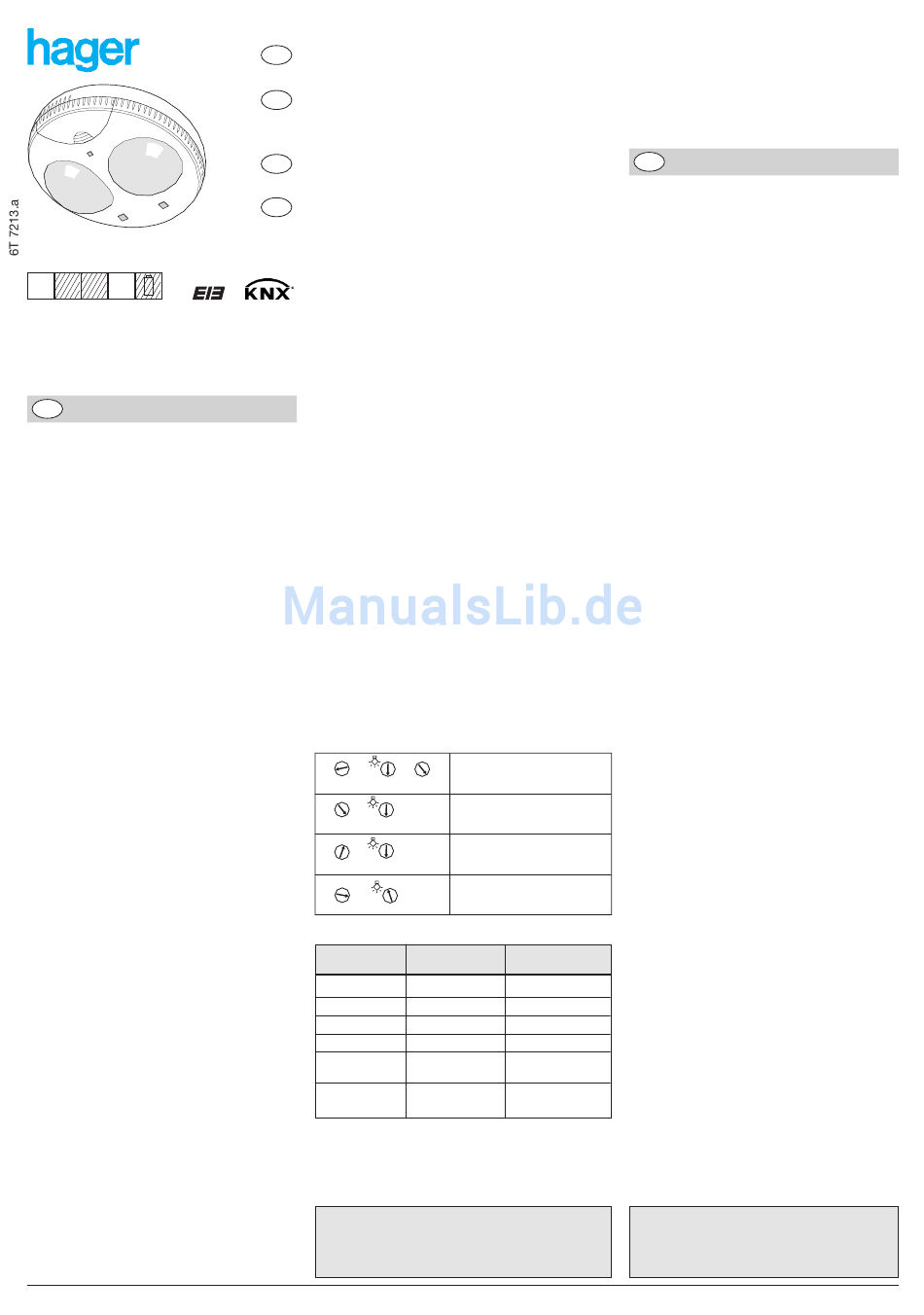

Les détecteurs TX511, associés à des variateurs
EIB / KNX, offrent des fonctions de régulation
de lumière. Ils sont capables de détecter des
mouvements de faible amplitude (Ex : personne
travaillant dans un bureau).
Cette détection se fait à l'aide de 2 capteurs
pyroélectriques qui se trouvent sous les
➄
lentilles de détection .
De plus, le capteur de luminosité
en continu la luminosité ambiante en la com-
parant au réglage de seuil de luminosité fixé
➁
par le potentiomètre .
La tête du détecteur est orientable à 90° et
permet d'adapter la zone de détection suivant
la configuration du local.
Ces produits font partie du système d'installa-
tion Tebis.
Les potentiomètres de réglage permettent de
définir le mode de fonctionnement du détec-
teur de présence :
● Mode 1 : régulation inactive
● Mode 2 : régulation active avec consigne
locale
● Mode 3 : régulation active en mode auto.
Configuration
● TX100 : description détaillée dans la notice
livrée avec le configurateur.
● ETS : Logiciel d'application TL511.
Base de données et descriptif disponibles
chez le constructeur.
Par défaut, le produit est configuré avec prise
en compte des paramètres réglés par les
➀ ➁ ➂
potentiomètres , et . Il est toutefois
possible de modifier ces paramètres via ETS.
Fonctions
● 1 voie de régulation par le bus EIB/KNX
● Réglage de la temporisation de la commande
éclairage, du niveau minimum de variation
et du seuil de luminosité via les potentio-
➀ ➁ ➂
mètres , et sur le produit ou via ETS.
Les fonctions précises de ces produits dépen-
dent de la configuration et du paramétrage.
Après mise sous tension, un délai d'attente de
30 secondes (clignotement de la LED
nécessaire au TX511 pour effectuer la première
commande.
Modes de fonctionnement
Trois modes de fonctionnement sont proposés.
Mode 1 : régulation inactive.
Dans ce mode, la régulation est inactive.
Pendant la présence, le détecteur commande
sa sortie avec un niveau prédéfini (100% par
défaut) qui peut être modifié par un bouton
poussoir communicant.
La sortie est commandée pendant la durée
➀
réglée sur le potentiomètre .
A l'échéance de cette temporisation, la sortie
passe sur un niveau mini pour 15 minutes
Mode 2 : régulation active avec consigne locale.
Après détection, la sortie régule le niveau
d'éclairement en utilisant la consigne définie
➁
par le potentiomètre . Ce niveau peut être
Detecteur de présence 1 canal
F
avec régulation de lumière
Presence detector 1 channel
GB
with light regulation
Präsenzmelder 1 Kanal mit
D
Lichtregelung
Aanwezigheidsmelder 1 kanaal
NL
met lichtregeling
tebis
/
temporairement modifié par un bouton poussoir
communicant.
La sortie est commandée pendant la durée réglée
sur le potentiomètre
Mode 3 : régulation active en mode auto.
Après détection, la sortie régule le niveau d'éclaire-
ment en utilisant la consigne définie à l'aide du
bouton poussoir communicant.
Par défaut, la consigne est de 500 lux.
La sortie est commandée pendant la durée réglée
sur le potentiomètre
➅
mesure
Mode Test :
Ce mode permet de valider la zone de détection.
Pour sélectionner ce mode, mettre le potentiomètre
➀
sur la position " test ".
Chaque détection sera alors signalée par l'allumage
du voyant V1
d'éclairement est inférieur au seuil réglé.
La sortie d'éclairage S1 n'est pas commandée
dans ce mode, les réglages de temporisation sont
ignorés.
Réglages
Les 2 tableaux ci-dessous vous permettront
d'effectuer les réglages nécessaires au bon
fonctionnement du détecteur.
On
lux 10'
min
3
10'
lux
min
auto
10'
lux
min
test
lux
Ordre de grandeur de luminosité
Position du
potentiomètre
1
2
➃
) est
3
4
5
On
Les positions du potentiomètre de ce tableau sont
indicatives et dépendent de l'environnement d'ins-
tallation (mobilier, sol, mur...).
Montage
cf annexe
➂
.
Attention :
Appareil à installer uniquement par un
-
installateur électricien.
Respecter les règles d'installation TBTS.
-
➀
.
➀
.
➃
durant 1 seconde si le niveau
mini Régulation inactive : mode 1
10%
Régulation active : mode 2
Régulation active : mode 3
Test
Valeur Lieux
en Lux d'application
50 Couloir
200 Couloir, WC
300 Travail sur écran
500 Bureaux
700 Salles de classes,
Laboratoire
Inhibition de la me-
sure de luminosité
1
GB
TX511 devices, in association with EIB / KNX
dimmers, offer lighting control functions.
They are designed to detect low amplitude
movements (e.g. person working in an office).
Detection is by means of 2 pyroelectric
sensors located under detection lenses
Additionally, a brightness sensor
room brightness on a continuous basis,
matching it against the brightness threshold
➁
set by potentiometer .
The head of the detector is directional at 90°
and can be used to adjust the detection area
according to the room configuration. These
products are part of Tebis installation system.
Adjustment potentiometers are used to choose
the operating mode of the presence detector:
• Mode 1 : regulation not active
• Mode 2 : regulation active with local set-point
• Mode 3 : regulation active in auto mode
Configuration
● TX100 : detailed description in instructions
supplied with configurer.
● ETS : TL511 application software.
Databases and description available from
manufacturer.
By default, the product is configured with taking
into account of the parameters adjusted by the
➀ ➁ ➂
potentiometers , and . It is however
possible to modify these parameters via ETS.
Features
● 1 regulation channel via EIB/KNX bus.
● Brightness threshold, lighting time delay and
minimum dimming level adjustment via
➀ ➁
product potentiometer ,
The actual features of these products depend
on their respective configuration and set-up.
After power on, a 30-sec delay (flashing of LED
➃
) is required for the TX511 to perform the
first control operation.
Operating modes
Three operating modes are available.
Mode 1 : regulation non active
In this mode, the regulation is not active.
During the presence, the detector controls its
output at a preset level (100% by default),
which can be modified by an communicating
pushbutton.
The output is controlled for the length of time
➀
set by the potentiometer .
At the end of this time delay, the output is set
to a minimum level for 15 minutes
Mode 2 : regulation active with local set-point
After detection, the output controls the lighting
level according to the point set by the poten-
➁
tiometer . This level can be temporarily
adjusted via a communicating pushbutton.
The output is controlled for the length of time
➀
set by the potentiometer .
Mode 3 : regulation active in auto mode
After detection, the output controls the lighting
level according to the point set, using the
communication pushbutton.
The default set-point is 500 Lux.
The output is controlled for the length of time
➀
set by the potentiometer .
Test mode :
This mode is used to validate the detection area.
For selecting this mode, set potentiometer
to "TEST" position.
Detection will then always be signalled by V1
➃
indicator light switch-on for 1 sec if the
brightness level is lower than set threshold.
Transmission of order to EIB bus will be inhibi-
ted and time delay settings ignored.
Caution :
This device must be installed only
-
by a qualified electrician.
Conform to TBTS installation rules.
-
➄
.
➅
measures
➂
or or via ETS.
