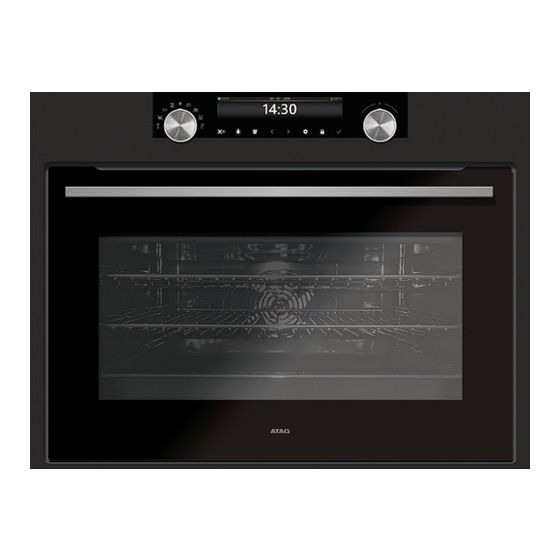

Atag ZX4511D Gebrauchsanweisung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Atag ZX4511D
Inhaltszusammenfassung für Atag ZX4511D
- Seite 1 Mode d’emploi Four Gebrauchsanweisung Ofen ZX4511D ZX4592D ZX6511D ZX6592D...
- Seite 39 IHR OFEN Ihr Ofen Einleitung Bedienleiste Beschreibung Führungsschienen Teleskopführungen Tür Lüfter Hauptfunktionen Tasten Navigation Erste Verwendung Erste Schritte Bedienung Funktionsauswahl Modus zur Funktionseinstellung Zubereitungsfortschritt Ende-Anzeige Einstellungen während des Betriebs ändern Verwendung Funktionentabelle Menü „Einstellungen“ „Plus“-Menü Garinformationen Schnelles Vorheizen Verzögerter Start Gratinieren Garen in Phasen Zu manuellem Garen wechseln...
-
Seite 40: Ihr Ofen
IHR OFEN Einführung Herzlichen Glückwunsch zum Kauf Ihres ATAG-Ofens. Bei der Entwicklung dieses Produkts standen eine einfache Bedienung und optimale Benutzerfreundlichkeit im Mittelpunkt. Der Ofen verfügt über eine Vielzahl von Einstellungen, die es Ihnen ermöglichen, jedes Mal die passende Garmethode zu wählen. -
Seite 41: Bedienleiste
IHR OFEN Bedienleiste 6 7 8 9 1. Funktionswahl-Drehschalter (in Position „Aus“) 2. Auftauen 3. Programme und Favoriten 4. Schnelles Vorheizen 5. Ofen 6. Spar-Umluft 7. Tellererwärmung 8. Erwärmen 9. Reinigen 10. Anzeige 11. Auswahldrehknopf 12. Ein-/Austaste und Stopptaste (Abbrechen) 13. -
Seite 42: Beschreibung
IHR OFEN Beschreibung Ebene 5* Ebene 4 Ebene 3 Ebene 2 Ebene 1 1. Bedienleiste 2. Ofenebenen ▷ ZX65: 5 Ebenen* ▷ ZX45: 4 Ebenen 3. Ofentür 4. Türgriff Die folgenden Zubehörteile sind im Lieferumfang Ihres Ofens enthalten: • Backblech; verwendet für Backwaren und Kuchen. •... -
Seite 43: Führungsschienen
IHR OFEN • Drehspieß + Grillspieß; werden für viele verschiedene Speisen verwendet wie beispielsweise Rollbraten oder Hähnchen. • Pyrolyse-Führungsschienen; werden verwendet, um das Backblech während der Pyrolyse zu reinigen. Führungsschienen • Der Ofen verfügt über vier oder fünf Führungsschienen (Ebene 1 bis 4/5), abhängig vom Modell. -
Seite 44: Drehspieß
IHR OFEN Drehspieß Zum Drehspieß gehören ein Spieß mit 2 Klammern, ein abnehmbarer Griff und ein Grillspieß, der in die Mitte des Ofens passt. Der Spieß wird in den Drehspießmotor, der sich an der Rückwand des Ofens befindet, eingesetzt. • Schieben Sie das tiefe Backblech in Ebene 1, um Fleischsäfte oder Fett aufzufangen. -
Seite 45: Hauptfunktionen
IHR OFEN Hauptfunktionen Mit dem Funktionswahl-Drehschalter können Sie die Hauptfunktionen Ihres Ofens auswählen. Einstellung Beschreibung Aus/Standby-Modus Ofen Umluft Umluft + Unterhitze Unterhitze + Oberhitze Großer Grill Kleiner Grill Großer Grill + Lüfter Oberhitze Unterhitze Unterhitze + Lüfter Pro Braten Schnelles Vorheizen Spar-Umluft Programme und Favoriten Favoriten... -
Seite 46: Tasten
IHR OFEN Tasten In der nachstehenden Tabelle finden Sie die Beschreibung der verschiedenen Tasten. Tasten Beschreibung der Tasten Ein-/Austaste und Stopptaste - Kurz eindrücken: Einstellung löschen oder einen Schritt im Menü zurückzugehen. - Lang eindrücken: das Gerät ein- oder ausschalten. Lichttaste - Das Ofenlicht ein- oder ausschalten. -
Seite 47: Navigation
IHR OFEN Navigation aktivierter Bereich Funktionswahl- Stopptaste Bestätigungs- Auswahldrehknopf Navigationstasten Drehschalter taste Wenn Sie den Funktionswahl-Drehschalter aus der 0-Position drehen, leuchtet das Symbol der ausgewählten Hauptfunktion auf. Die Anzeige zeigt das Symbol und den Namen der aktivierten Funktion ca. 1,5 Sekunden lang an. Anschließend sehen Sie die ausgewählte Hauptfunktion und die Unterfunktion oben in der Anzeige der Informationsleiste. - Seite 48 IHR OFEN • Die Einstellung im aktivierten Bereich kann durch Drehen des Auswahldrehknopfs (links = Verringern eines Wertes, rechts = Erhöhen eines Wertes) geändert werden. Die Einstellung wird automatisch gespeichert. • Wenn alle Elemente auf dem Bildschirm eingestellt sind, bestätigen Sie dann diese Einstellungen, indem Sie auf die Bestätigungstaste drücken (die Taste beginnt zu blinken, wenn es möglich ist, das Programm zu starten).
-
Seite 49: Erste Verwendung
ERSTE VERWENDUNG Erste Schritte • Reinigen Sie den Ofenraum und das Zubehör mit heißem Wasser und Spülmittel. Verwenden Sie keine aggressiven Reinigungsmittel, Scheuerschwämme oder Ähnliches. • Bei der ersten Verwendung strömt ein fremdartiger Geruch aus dem Ofen – das ist normal. Stellen Sie sicher, dass bei der ersten Verwendung für ausreichende Raumlüftung gesorgt ist. - Seite 50 ERSTE VERWENDUNG Einstellen der Uhrzeit ZEIT l STUNDE 1. Drehen Sie am Auswahldrehknopf, um die Stunden zu ändern. 2. Bestätigen Sie diese Einstellung, indem Sie auf die rechte Navigationstaste oder auf den Auswahldrehknopf drücken. 3. Drehen Sie am Auswahldrehknopf, um die Minuten zu ändern. 4.
-
Seite 51: Bedienung
BEDIENUNG Funktionsauswahl Wählen Sie die für Ihr Gericht passende Funktion aus. Beziehen Sie sich für die verfügbaren Funktionen auf die Tabelle im Kapitel „Funktionentabelle“. • Wechseln Sie direkt zur Anzeige des Zubereitungsfortschritts, indem Sie auf die Bestätigungstaste drücken (die Taste blinkt, wenn es möglich ist, das Programm zu starten). - Seite 52 BEDIENUNG 5. Bestätigen Sie die Einstellung, indem Sie auf die rechte Navigationstaste oder auf den Auswahldrehknopf drücken. Die nächste Unterfunktions-Einstellung wird aktiviert. OFEN l GARZEIT 14:30 °C ▷ Das Eieruhr-Symbol zeigt an, dass für diese Funktion keine Eieruhr notwendig ist. Drücken Sie auf die Bestätigungstaste, um das Programm direkt mit den gewählten Einstellungen (siehe Schritt 7) zu starten.
-
Seite 53: Zubereitungsfortschritt
BEDIENUNG Zubereitungsfortschritt • Auf der linken Seite des Bildschirms wird die Temperatur angezeigt (wenn die eingestellte Temperatur noch nicht erreicht ist, schaltet die Temperatur zwischen Ofenraumtemperatur (grau) und eingestellter Temperatur (weiß) hin und her). Wenn die eingestellte Temperatur erreicht ist, wird das Popup „Die eingestellte Temperatur ist erreicht“ angezeigt. •... -
Seite 54: Einstellungen Während Des Betriebs Ändern
BEDIENUNG Extra-Zeit hinzufügen 1. Drücken Sie auf die rechte Navigationstaste, um „Extra-Zeit hinzufügen“ auszuwählen. 2. Die Zeiteinstellung wird aktiv und kann direkt durch Drehen des Auswahldrehknopfs geändert werden. 3. Bestätigen Sie mithilfe der Bestätigungstaste. Der vorausgegangene Prozess wird wieder aktiviert. Gratinieren 1. -
Seite 55: Verwendung
VERWENDUNG Funktionentabelle Schauen Sie in der Tabelle für die Auswahl der bevorzugten Ofenfunktion nach. Beachten Sie auch die Zubereitungshinweise auf der Verpackung des Gerichts. • Verwenden Sie nur Glasbräter, die bis 275 °C temperaturbeständig sind. Funktion Beschreibung Ofenfunktionen Umluft • Heizen mithilfe heißer Luft von der Rückseite des Ofens. - Seite 56 VERWENDUNG Funktion Beschreibung Großer Grill • Heizen mithilfe des oberen Heizelements und des Grillelements. • Dieser Modus ist besonders für Gerichte und Backwaren nützlich, die eine untere Kruste oder Bräunung erfordern. Verwenden Sie ihn kurz vor Ende der Back-/Bratzeit. • Setzen Sie das Ofengestell auf Ebene 4 und das Backblech auf Ebene 2.
- Seite 57 VERWENDUNG Funktion Beschreibung Oberhitze • Heizen nur mithilfe des oberen Heizelements. • Dieser Modus wird verwendet, um die obere Schicht des Gerichts zu backen oder zu braten. • Setzen Sie das Backblech oder das Ofengestell auf Einschubebene 2. • Empfohlene Temperatur: 150 °C Unterhitze •...
-
Seite 58: Funktion Beschreibung
VERWENDUNG Funktion Beschreibung Spar-Umluft Spar-Umluft • Heizen mithilfe von Umluft. Spar-Umluft verbraucht weniger Energie, aber liefert dieselben Resultate wie die Umluft-Einstellung. Das Garen dauert einige Minuten länger. • Dieser Modus ist zum Braten von Fleisch und Backen von Teigwaren geeignet. •... -
Seite 59: Menü „Einstellungen
VERWENDUNG Funktion Beschreibung Auftauen • Bei dieser Funktion zirkuliert die Luft mithilfe des Lüfters. • Die Luft wird auf eine Temperatur von 30 °C erwärmt. • Verwenden Sie diese Funktion zum Auftauen tiefgekühlter Lebensmittel. Programme und Favoriten • Verwenden Sie „Programme“ zum Backen und Braten, indem Sie eine Speise aus der Liste der vorprogrammierten Speisen auswählen. -
Seite 60: Plus-Menü
VERWENDUNG Allgemeines In diesem Menü können Sie folgende Einstellungen vornehmen: • Sprache (Sprache der Anzeige) • Zeit (immer im 24-h-Format) • Zeitanzeige (24-h- oder 12-h-Format) • Datum (immer Tag-Monat-Jahr-Format) • Datumsanzeige (TTMMJJJJ oder MMTTJJJJ) • Töne (Lautstärke der allgemeinen akustischen Signale) •... -
Seite 61: Garinformationen
VERWENDUNG • Um das Plus-Menü zu verlassen, drücken Sie auf die „Stopptaste“ oder „Plus-Taste“. Die Anzeige zeigt dann wieder die vorherige Anzeige an. • Wenn Sie eine zusätzliche Funktionalität löschen möchten, müssen Sie „abbrechen“ (Symbol mit einem roten Streifen) auswählen. + Menü... -
Seite 62: Schnelles Vorheizen
VERWENDUNG Schnelles Vorheizen Es gibt zwei verschiedene Möglichkeiten, um schnelles Vorheizen zu verwenden: Schnelles Vorheizen im Menü „Einstellungen“ aktivieren (standardmäßig ein oder aus) 1. Drücken Sie auf die „Plus-Taste“, wenn sich das Gerät im Standby- Modus befindet. Gehen Sie zu „Gareinstellungen“ und legen Sie fest, ob schnelles Vorheizen standardmäßig ein- oder ausgeschaltet sein soll. -
Seite 63: Verzögerter Start
VERWENDUNG Verzögerter Start Nutzen Sie die „Verzögerter Start“-Funktion, wenn Sie zu einem späteren Zeitpunkt mit dem Garen starten möchten. 1. Drücken Sie auf die Plus-Taste (im „Modus zur Funktionseinstellung“). 2. Wählen Sie „Verzögerter Start“ mit der rechten Navigationstaste aus. 3. Drücken Sie auf die Bestätigungstaste. Die Anzeige zeigt das Symbol für „Verzögerter Start“, die Garzeit und die Endzeit an. -
Seite 64: Zu Manuellem Garen Wechseln
VERWENDUNG 3. Drücken Sie auf die Bestätigungstaste. Neben der aktuellen Zeitanzeige wird ein kleines Symbol eingeblendet. Die erste Phase ist bereits mit den aktuellen Einstellungen der Funktion ausgefüllt. Wenn keine Zeit eingestellt ist, wird die Standardzeit für die erste Phase eingestellt. ▷... -
Seite 65: Programme Und Favoriten
VERWENDUNG Programme und Favoriten Automatische Programme • Sie können die „automatischen Programme“ zum Backen und Braten verwenden. Wählen Sie dazu einfach eine Speise aus der Liste der vorprogrammierten Speisen aus. Wählen Sie zuerst die Speiseart und dann die Speise selbst aus der verfügbaren Liste aus. •... -
Seite 66: Kindersicherung
VERWENDUNG Kindersicherung Die Bedienleiste des Ofens kann mithilfe der Kindersicherung gesperrt werden, um den Ofen vor Fehlgebrauch zu schützen. 1. Halten Sie die Stopptaste eingedrückt. Das Gerät wechselt in den Tastensperre-Modus. Ein Popup wird eingeblendet. Nach 3 Sekunden wird das Popup „Die Tastensperre ist aktiviert“... -
Seite 67: Das Gerät Reinigen
REINIGEN Das Gerät reinigen Reinigen Sie den Ofen regelmäßig, um die Ansammlung von Fett und Essenrückständen zu vermeiden, besonders auf den Oberflächen an der Innen- und Außenseite, der Tür und der Dichtung. • Aktivieren Sie die Tastensperre (um zu verhindern, dass das Gerät versehentlich eingeschaltet wird). -
Seite 68: Aqua Clean
REINIGEN Nur der Reinigungsgrad kann ausgewählt werden. Die Zeit liegt fest und hängt von dem gewählten Reinigungsgrad ab. 4. Drücken Sie die Bestätigungstaste, um die Pyrolyse-Reinigung zu starten. • Nach einem bestimmten Zeitraum wird die Ofentür zu Ihrer eigenen Sicherheit automatisch gesperrt (wenn die Temperatur 250 °C erreicht). Während des Reinigungsvorgangs kann ein unangenehmer Geruch entstehen. -
Seite 69: Entfernen Und Reinigen Der Führungsschienen
REINIGEN Entfernen und Reinigen der Führungsschienen Verwenden Sie nur herkömmliche Reinigungsprodukte, um die Führungsschienen zu reinigen. • Entfernen Sie die Schraube mit einem Schraubendreher. • Entfernen Sie die Führungsschienen aus den Löchern in der Rückwand. Entfernen der Ofentür Halten Sie Ihre Finger von den Scharnieren der Ofentür fern. Die Scharniere sind federgelagert und können beim Zurückfedern der Ofentür Verletzungen verursachen. -
Seite 70: Entfernen Des Ofentürglases
REINIGEN Bauen Sie die Ofentür ein. 1. Halten Sie die Tür in einem Winkel von ungefähr 45 vor dem Ofen. 2. Setzen Sie die Scharniere in die Schlitze ein und achten Sie auf eine korrekte Positionierung an beiden Seiten. 3. Öffnen Sie die Tür bis zum Anschlag. 4. -
Seite 71: Austausch Der Backofenlampe
REINIGEN Setzen Sie das Glas in umgekehrter Reihenfolge wieder ein. Austausch der Backofenlampe Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet. Die Lampen (2x) (Halogen G9, 230 V, 25 W) sind Verbrauchsmaterial und daher nicht über die Gewährleistung abgedeckt. -
Seite 72: Probleme Lösen
PROBLEME LÖSEN Allgemeines Wenn Sie Probleme mit Ihrem Ofen haben, konsultieren Sie die nachfolgende Problemübersicht. Falls die Probleme weiterhin bestehen, wenden Sie sich bitte an den Kundendienst. Das Essen bleibt roh. • Überprüfen Sie, ob die Eieruhr eingestellt wurde und Sie die „Start-Taste“... - Seite 73 Kundendiensttechniker durchgeführt werden. Falls Wartungsmaßnahmen erforderlich sind, ziehen Sie den Stecker aus der Steckdose und kontaktieren Sie den Kundenservice von ATAG. Halten Sie bei Ihrem Anruf die folgenden Informationen griffbereit: • Die Modell- und die Seriennummer (an der Innenseite der Ofentür angebracht) •...
-
Seite 74: Ihr Ofen Und Die Umwelt
IHR OFEN UND DIE UMWELT Entsorgung von Gerät und Verpackung Dieses Produkt wurde aus nachhaltigen Materialien hergestellt. Allerdings muss das Gerät nach Ablauf seiner Nutzungsdauer verantwortungsbewusst entsorgt werden. Informationen dazu erhalten Sie beim Umwelt-/Entsorgungsamt. Die Verpackung des Geräts kann recycelt werden. Folgende Materialien wurden benutzt: •... - Seite 75 DE 39...
- Seite 76 La fiche signalétique se trouve à l’intérieur de l’appareil.Das Gerätetypenschild befindet sich im Innenraum des Gerätes. Lorsque vous contactez le service après-vente, assurez-vous de disposer du numéro de type complet. Halten Sie die vollständige Typennummer bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen. Vous trouverez les adresses et numéros de téléphone du service après-vente sur la carte de garantie.
