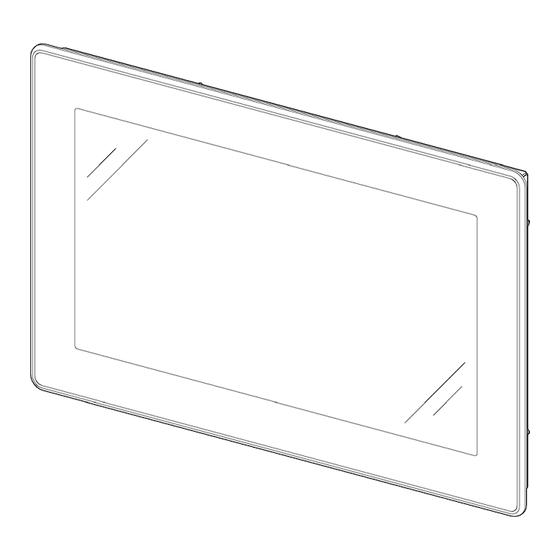

- Seite 1 ANWENDERHANDBUCH 1.0 DC2115, ET2115 Dialog Controller, Ethernet Terminal...
-
Seite 2: Haftungsausschuss
Dieses Gerätehandbuch ist nur zusammen mit den, für den jeweiligen Anwendungsfall erforderlichen, pro- duktbezogenen Hard- und Software-Anwenderhandbüchern vollständig. Sie erreichen uns unter: Berghof Automation GmbH Harretstr. 1 72800 Eningen Deutschland T +49.7121.894-0 F +49.7121.894-100 E-mail: controls@berghof.com www.berghof.com Die Berghof Automation GmbH ist nach DIN EN ISO 9001:2000 zertifiziert. - Seite 3 ANWENDERHANDBUCH 1.0 | DC2115, ET2115 Änderungsprotokoll Version Datum Beschreibung 17.11.2016 Entwurf 19.12.2016 Vorab-Version 20.01.2017 Erstversion Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
-
Seite 4: Inhaltsverzeichnis
Temperaturmessung AI (T) ......................... 35 5.2.5. Ethernet .............................. 36 5.2.6. EtherCAT (DC2115) ..........................37 5.2.7. USB ..............................38 5.2.8. CAN Bus (DC2115) ..........................39 5.2.9. Serielle Schnittstellen (DC2115) ......................40 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... - Seite 5 UL-Zertifikat ............................70 11.3. Konformitätserklärung ........................72 11.4. Hinweise zu Copyright und Lizenz der Software ................74 KUNDENDIENST / ANSCHRIFTEN ....................75 12.1. Kundendienst ........................... 75 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
- Seite 6 ANWENDERHANDBUCH 1.0 | DC2115, ET2115 12.2. Anschriften ............................75 ANHANG ............................76 13.1. Abbildungsverzeichnis ........................76 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
-
Seite 7: Allgemeine Hinweise
Einzelne Handlungsanweisung oder Liste mit Handlungsanweisungen, die in beliebiger Reihenfolge ausgeführt werden können. … Liste mit Handlungsanweisungen, die in der angegebenen Reihenfolge ausge- … führt werden müssen. Weiterführende Informationen zum Produkt Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 8: Gefahrenkategorien Und Signalbegriffe
Fachkräfte, die die Berechtigung haben Geräte, Systeme und Stromkreise gemäß den Standards der Sicherheitstechnik zu montieren, zu installieren, in Betrieb zu nehmen, zu erden und zu kennzeichnen und die mit den Sicherheitskonzepten der Automatisierungstechnik vertraut sind. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 9: Sorgfaltspflicht
Ohne eigenmächtige Veränderungen Ausschließlich durch qualifizierte Anwender Beachten Sie die Vorschriften der Berufsgenossenschaften, des Technischen Überwachungsvereins, die VDE-Bestimmungen oder entsprechende nationale Bestimmungen. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 10: Transport Und Lagerung
Gerät und ist Bestandteil des Produkts. Wenn Sie Transportschäden oder Unstimmigkeiten zwischen der Bestellung und dem gelieferten In- halt feststellen: Informieren Sie umgehend den Lieferanten. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 11: Sicherheit
Koppeln Sie das Gerät von der Anlage ab. Das Gehäuse des Geräts darf nicht geöffnet werden. Falls Arbeiten im Inneren des Geräts nötig sind, wenden Sie sich an den Hersteller (siehe „Anschriften“). Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 12: Produktbeschreibung
Zur Programmierung wird die Entwicklungsumgebung CODESYS 3.5 (IEC 61131-3) der Fa. 3S-Smart Soft- ware Solutions verwendet. Das Ethernet Terminal ET2115 ist ein Eingabegerät mit einem Display, das an ein Steuerungssystem für Ma- schinen oder Anlagen angeschlossen wird. Das Terminal zeigt die CODESYS-Web-Visualisierung oder die CODESYS-Target-Visualisierung an, unabhängig davon, ob die Visualisierung von einer Berghof-SPS-... -
Seite 13: Übersicht
Ein-/Ausgänge für Berghof-Servicepersonal) Analoge Eingänge Abschlusswiderstand CAN (120 Ohm) USB 2.0 Abschlusswiderstand RS-485 (120 Ohm) Ethernet (ETH0) µSD Anschluss microSD-Card (für Speicher- erweiterung) USB 2.0 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 14: Übersicht Et2115
Display 15,6 Zoll Debug-Schnittstelle (nicht verwenden – nur für Berghof-Servicepersonal) Erdungsanschluss X100 Spannungsversorgung USB 2.0 Funktionstaster (nicht verwenden – nur für Berghof-Servicepersonal) Ethernet (ETH0) LEDs: PWR, Run/Stop, Error Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 15: Lieferumfang Und Zubehör
Applikations-Update oder ein Datenabzug über einen USB-Stick durchgeführt werden. Es werden USB-Sticks mit FAT/FAT32-Formatierung unterstützt. Für die Unterstützung weiterer USB-Geräte wenden Sie sich bitte an unseren technischen Support. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 16: Leistungsmerkmale Im Überblick
Onboard I/O Echtzeituhr ET2115: CPU mit Cortex -A9 Single-Core (800 MHz) ® 1 USB-Host-Schnittstelle (USB 2.0) 1 Ethernet 10/100 Base T Schnittstelle Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 17: Montage
Rissen in der Frontscheibe oder zu Fehlbedienungen der Touch-Oberfläche führen. Sicherstellen, dass alle Auflagepunkte des Geräts auf einer Ebene liegen und maximal ±0,5 mm voneinander abweichen. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 18: Abb. 4: Montageausschnitt
Abb. 4: Montageausschnitt Rechteckigen Montageausschnitt aus Trägermaterial schneiden: Höhe: 260 mm Breite: 402 mm Max. Eckradius: 3,0 mm Stärke des Trägermaterials: Optimal: 2,0–3,0 mm Max.: 4,0 mm Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 19: Einbau
Das Gerät kann bei unachtsamer Montage aus dem Montageausschnitt fallen oder beschädigt werden. Gerät nicht verkanten. Gerät gegen Herunterfallen sichern bis die Spannklammern befestigt sind. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 20: Abb. 6: Spannklammer Einhängen (Rückseite)
Gerät mit 2 Spannklammern fixieren: Spannklammern diagonal gegenüber in Abdeckung einhängen und Schrauben leicht anziehen. Abb. 7: Spannklammern festschrauben Restliche 6 Spannklammern in Abdeckung einhängen und alle 8 Schrauben gleichmäßig anziehen. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 21: Anschluss
Anteil Der Gleichspannungspegel darf 20,4 V nicht unterschreiten. Leistungsaufnahme ET2115: Summe max. 0,6 A bei +24 V DC (Stromspitze 1,2 A) DC2115: Summe max. 0,8 A bei +24 V DC (Stromspitze 1,2 A) Internes Netzteil Das Netzteil für die Systemelektronik für eine Eingangsspannung von 24 V DC (–15 % / +20 %) ist im Gerät integriert. -
Seite 22: Spannungsversorgung An Dc2115 Anschließen
Versorgung 24 V DC (–15 %/+20 %) (SPS intern) max. 1,2 A Für den Steckverbinder S2C-SMT 3.5 (Weidmüller) wurden folgende Gegenstücke getestet und dürfen mit dem Gerät verwendet werden: B2CF 3.50/12/180 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 23: Spannungsversorgung An Et2115 Anschließen
Versorgung 24 V DC (–15 %/+20 %), max. 0,6 A (Stromspitze 1,2 A) M0 / GND Für den Steckverbinder SL-SMT 3.5 (Weidmüller) wurden folgende Gegenstücke getestet und dürfen mit dem Gerät verwendet werden: BLZF 3.5/02/180 (F,LR,LH)SN Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 24: Datenanschlüsse
ANWENDERHANDBUCH 1.0 | DC2115, ET2115 5.2. Datenanschlüsse 5.2.1. Blockschaltbild DC2115 Abb. 10: Blockschaltbild DC2115 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 25: Blockschaltbild Et2115
ANWENDERHANDBUCH 1.0 | DC2115, ET2115 5.2.2. Blockschaltbild ET2115 Abb. 11: Blockschaltbild ET2115 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 26: Digitale Ein- Und Ausgänge (Dc2115)
Ausgang DI 2 digitaler Eingang DO 3 digitaler Ausgang DI 3 digitaler Eingang DO 4 digitaler Ausgang DI 4 digitaler Eingang 9…12 – Spannungsversorgung (siehe „Spannungsversorgung“) Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... - Seite 27 Summenstrom aller max. 2 A – Ausgänge Parallelschaltung von max. 1 A Maximal zulässiger Wert bei einer logischen Ver- zwei Ausgängen knüpfung zur Erhöhung der Leistung Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
-
Seite 28: Abb. 13: Prinzip-Schaltbild Ausgang, Plusschaltend
Gilt beim Übergang von 0 auf 1 und von 1 auf 0 Signalauswertung zyklisch Abhängig von der eingestellten Zykluszeit im Pro- grammiersystem Verpolschutz – Potentialtrennung Nein – Statusanzeige Eine gelbe LED pro Eingang Leuchtet bei logisch 1 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 29: Abb. 14: Prinzip-Schaltbild Eingang, Plusschaltend
ANWENDERHANDBUCH 1.0 | DC2115, ET2115 Abb. 14: Prinzip-Schaltbild Eingang, plusschaltend Abb. 15: Betriebsbereiche der digitalen Eingänge (Typ 1/3) Pos. Bezeichnung Pos. Bezeichnung „EIN“-Bereich Übergangsbereich Störabstand < 1 V „AUS“-Bereich Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 30: Analoge Eingänge (Dc2115)
Weidmüller B2CF 3.50/06/180(F) SN BK Abb. 16: Analoge Eingänge X2 Analoge Eingänge X2 Belegung Belegung AI1 (U/T) AI3 (U/T) AGND AGND AI2 (U) AI4 (U) Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 31: Daten Der Analogen Eingänge
Betriebsart AI-PT alle 250 ms der Mittelwert aus den letzten 250 s / 1000 Messungen). Die Filterung kann über CODESYS V3 aktiviert und konfiguriert werden. Die Abtastrate ist konstant. Es kann nur über ein ganzzahliges Vielfaches der Abtastrate gefiltert werden. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 32: Betriebsarten Der Analogen Eingänge
(FAULTN/FAULTP) gesetzt, das vom Anwender- programm ausgelesen werden kann. Eingangsart – Spannungsmessung unsymmetrisch (single ended) Bezugspotential AGND – Dynamische Eigenschaften Analoge Filterung Tiefpass 2. Ordnung, – Grenzfrequenz 650 Hz Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... - Seite 33 Analoge Filterung Tiefpass 2. Ordnung, – Grenzfrequenz 650 Hz Größte vorübergehen- 1 % des Messbereichs – de Abweichung wäh- rend elektrischer Stör- prüfung nach IEC 61131-2 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
-
Seite 34: Spannungseingang Ai (U)
Keine Verbindung zum allgemeinen GND herstellen. Die notwendigen Verbindungen sind bereits auf der Platine. Leitungen der analogen Sensoren/Geber möglichst direkt und ohne Umwege legen (Zwischenklem- men und Klemmleisten vermeiden). Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 35: Temperaturmessung Ai (T)
AI (U/T) folgende Kanal verwendet werden. Kanal 1 und 2, sowie Kanal 3 und 4 sind je- weils ein Paar für die 3-Draht-Messung. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 36: Ethernet
Bedeutung gemäß IEEE 802.3 clause 25 LNK/RCV Gelb Link, Data Receive Blinkt: Verbindung ist aktiv, Datenübertragung läuft Aus: keine Verbindung aufgebaut SPEED Grün An = 100 Mbit/s Aus = 10 Mbit/s Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 37: Ethercat (Dc2115)
Bedeutung gemäß IEEE 802.3 clause 25 LNK/RCV Gelb Link, Data Receive Blinkt: Verbindung ist aktiv, Datenübertragung läuft Aus: keine Verbindung aufgebaut SPEED Grün An = 100 Mbit/s Aus = 10 Mbit/s Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 38: Usb
Nur USB-Geräte verwenden, die keine direkte Verbindung zwischen Sig- nalmasse und Gehäuse haben. Der mechanische Aufbau der USB-Schnittstelle ist für bis zu 1000 Steckzyklen ausgelegt. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 39: Can Bus (Dc2115)
Falls die CAN-Schnittstelle am Anfang oder Ende der CAN-Bus-Topologie ist: Schalter S2 auf ON stellen, um den Abschlusswiderstand von 120 Ω zwischen CAN_L und CAN_H zu- zuschalten. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 40: Serielle Schnittstellen (Dc2115)
Falls die Schnittstelle am Anfang oder Ende der Bus-Topologie ist: Schalter S3 auf ON stellen, um den Abschlusswiderstand von 120 Ω zuzuschalten. Abb. 24: RS-485 zuschaltbarer Abschlusswiderstand Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 41: Signal-Störungen Und Abschlusswiderstand
Bei potentialgetrennten Schnittstellen mit Anbindung an die Bezugserde an einer Stelle: GND mitfüh- ren. Nach Bedarf für gedämpfte Anbindung von GND an mehreren Stellen des Busses sorgen (z. B. über 200 Ω). Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 42: Betrieb
Das Gerät hat keinen eigenen Netzschalter. Beim Einschalten der Anlage oder beim Anschluss der Span- nungsversorgung wird das Gerät gestartet. Ausschalten Beim Ausschalten der Anlage oder der Trennung von der eigenen Spannungsversorgung wird das Gerät aus- geschaltet. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 43: Erstinbetriebnahme Netzwerk
Das Gerät über Netzwerkkabel (X4) und Netzwerk-Switch mit einem Programmierrechner verbinden. Am Programmierrechner den Webbrowser öffnen. IP-Adresse des Geräts im Webbrowser eingeben. Das Login-Fenster erscheint. Abb. 25: Login-Fenster Mit folgenden Login-Daten einloggen: Name: admin Passwort: admin Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 44: Abb. 26: Liste Der Einstellungen Im Webinterface
Konfiguration DC20XX: ETH0 = X4, ETH1 = X5 Einstellungen mit „Save“ abspeichern. Falls gewünscht, weitere Einstellungen in der Web-Konfiguration aufrufen und ändern (z. B. „Syst- zeit“, Display-Auflösung Targetvisu). Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 45: Dc2115 Onscreen-Config
Abb. 28: Hauptbildschirm des Geräts Um die IP-Adresse über das Display zu ändern, Symbol „Einstellungen“ (1) drücken. Die Seite mit den Netzwerkeinstellungen des Geräts erscheint. Abb. 29: Netzwerkeinstellungen Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 46: Abb. 30: Zusammenfassung Der Netzwerkeinstellungen
Der Hauptbildschirm des Geräts erscheint. – oder – Schaltfläche „Save“ drücken. Die Einstellungen werden gespeichert und das Gerät startet automatisch neu. Das Gerät ist konfiguriert und einsatzbereit. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 47: Et2115
Nach dem Start werden die aktuellen Netzwerkeinstellungen angezeigt (Server-IP, IP-Adresse und Netzmas- ke). Abb. 31: Startseite mit Netzwerkeinstellungen Schaltfläche „Configuration“ drücken. Eine Seite mit weiteren Informationen erscheint. Abb. 32: Infoseite Schaltfläche „Next“ drücken. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 48: Abb. 33: Netzwerkeinstellungen Des Geräts
Schaltfläche „Next“ drücken. Die Seite mit den Einstellungen von Server-IP und Lifeguard erscheint. Abb. 34: Server-IP einstellen Falls nötig die Schaltfläche „Edit“ drücken und die Server-IP ändern. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 49: Abb. 35: Lifeguard-Einstellung Ändern
Schaltfläche „Save“ drücken. Die Einstellungen werden gespeichert und das Gerät startet automatisch neu. Das Gerät über Netzwerkkabel mit dem Controller verbinden. Das Gerät ist konfiguriert und einsatzbereit. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 50: Bedienung
So lange die Run/Stop-LED gelb blinkt: Das Gerät arbeitet und darf nicht ausgeschaltet werden. Während des Bootvorgangs gibt das Gerät keine Warnungen über die LEDs aus. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 51: Funktionstaster S1
Die Uhr lässt sich entweder über die Webkonfiguration oder über die CODESYS-V3-Bibliothek einstellen. Akku wechseln Ein Wechsel des fest eingebauten Akkus durch den Anwender ist nicht vorgesehen, sondern muss fachkundig durch den Hersteller durchgeführt werden. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 52: Microsd-Card
Die Lebensdauer der vergoldeten Kontakte beträgt bis zu 10.000 Steckzyklen. Das microSD-Card Laufwerk hat einen Push-in/Push-out Steck- und Auswurfmechanismus. Um Fehlfunktion zu vermeiden, darf die microSD-Card nicht durch Ziehen entfernt werden. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 53: Fehlerbehebung
6.4.2. Bei Fehlerstopp DC2115 Über Webbrowser auf Gerät einloggen. Fehlerursache feststellen (Diagnostics > PLC Log/System Log). Fehlerursache beheben. Gerät neu starten (Reset am Gerät). Gerät ist einsatzbereit. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 54: Wartung / Instandhaltung
Das Gerät ist bei bestimmungsgemäßem Gebrauch wartungsfrei. Sicherstellen, dass alle Lüftungsöffnungen frei sind. Gerät nicht öffnen. Falls Arbeiten im Gerät notwendig sind, Service verständigen. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 55: Reinigung
Methyletylketon Toluol Konzentrierte Salzsäure Petroleum Waschbenzin Benzin Motorenöl Diesel Getriebeöl Bremsflüssigkeit Frostschutzmittel Hydrauliköl Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 56: Beständigkeit Der Frontfolie
Diacetonalkohol 1,4-Dioxan DS2 Dekontaminationsfluid Weichspüler Acetonitril Alkalicarbonat Ammoniak < 32 % Salmiak < 10 % Bichromat Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... - Seite 57 Trichlorethylen Xylen Phosphorsäure < 30 % Pottasche Natriumhypochlorit < 20 % Schwefelsäure < 10 % Waschmittel Gesättigte Salz-Wasser-Lösung Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
- Seite 58 Persil Wisk Lenor Downey Ajax Domestos Vortex Windex Einwirkung von unter 1 Stunde Eisessig (reine Essigsäure) Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
-
Seite 59: Demontage
Gerät nicht verkanten. Gerät gegen Herunterfallen sichern, insbesondere beim Herausnehmen des Geräts aus dem Montageausschnitt. Abb. 39: Schrauben lösen Schrauben der 8 Spannklammern gleichmäßig lösen. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 60: Abb. 40: Spannklammern Entfernen
ANWENDERHANDBUCH 1.0 | DC2115, ET2115 Abb. 40: Spannklammern entfernen 8 Spannklammern entfernen. Abb. 41: Gerät aus Montageausschnitt schieben Gerät gleichmäßig nach vorn aus dem Montageausschnitt schieben. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 61: Entsorgung
Elektronik-Schrott gemäß den nationalen Vorschriften und Gesetzen entsorgen. Sicherstellen, dass die Batterie vollständig entladen ist. Batterie gemäß den nationalen Vorschriften und Gesetzen über eine anerkannte Sammelstelle entsor- gen. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 62: Technische Daten
Optional: Modbus RTU M/S, Modbus TCP M/S, SNMP, OPC UA, Ethernet/IP, Powerlink, PROFINET, BACnet Visualisierung Target Visu (Display), Web Visu (Web Server, HTML5) Touch-Bedienung Touch resistiv Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... - Seite 63 Protokolle Modbus RTU USB-Schnittstellen Anzahl / Art der Schnittstelle 2x Host USB 2.0 / USB-Stecker Port A Anzahl Steckzyklen max. 1000 Weitere Funktionen Echtzeituhr ja, batteriegepuffert Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
- Seite 64 2x (–10…+10 V, bzw. Rückleiter für 3-Draht) Akku Panasonic VL2020 oder vergleichbar Lebensdauer 10 Jahre (abhängig von Einsatztemperatur) Lagerung 1 Jahr ohne Spannung (bei längeren Lagerungszeiten können RTC- Daten verloren gehen) Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
-
Seite 65: Ethernet Terminal Et2115
15 G (ca. 150 m/s²), 11 ms Dauer, halbsinus (EN 60068-2-27) Prüfung: Ea EMV, Schutzart Störaussendung EN 61131-2 Störunempfindlichkeit EN 61131-2; Industriebereich Schutzklasse Isolationsfestigkeit EN 61131-2; 500 V DC Prüfspannung Schutzart IP20 (Front IP65) Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... - Seite 66 1x 10/100 Base T Anschlusstechnik RJ45 Protokolle TCP/IP USB-Schnittstelle Anzahl / Art der Schnittstelle 1x Host USB 2.0 / USB-Stecker Port A Anzahl Steckzyklen max. 1.000 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
-
Seite 67: Typenschild
Versorgungsspannung und maximale und Version/werkseitiger Lieferzustand) Stromstärke Produktionsdatum (Jahr/Woche) QR-Code (Identifizierungs-Nr.) Herstelleradresse CE-Kennzeichnung Mac-Adressen Marke des Herstellers (Warenzeichen) Das Feld 'Version' (Lieferversion) spezifiziert den werkseitigen Lieferzustand des Moduls. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 68: Identifikation
ANWENDERHANDBUCH 1.0 | DC2115, ET2115 10.4. Identifikation Anhand des Identifikationsschlüssels können die Eigenschaften des Geräts aufgeschlüsselt werden. Abb. 43: Identifikationsschlüssel ET2115 und DC2115 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 69: Normen Und Zertifikate
11. Normen und Zertifikate 11.1. Normen Angewandte Richtlinien EMV-Richtlinie 2014/30/EU Angewandte Normen SPS-Norm EN 61131-2:2008-4 Sicherheitsbestimmungen DIN EN 61010-2-201 Störaussendung Wohnbereich DIN EN 61000-6-3 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 70: Ul-Zertifikat
ANWENDERHANDBUCH 1.0 | DC2115, ET2115 11.2. UL-Zertifikat Abb. 44: UL-Zertifikat Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 71: Abb. 45: Culus-Zulassung
Die Geräte sind mit folgendem Zeichen gekennzeichnet: Abb. 45: cULus-Zulassung Die Geräte haben eine cULus-Zulassung nach der Norm UL 61010-2-201 NRAQ /7. Link: http://database.ul.com/cgi-bin/XYV/cgifind.new/LISEXT/1FRAME/index.html UL File Number: E242595 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 72: Konformitätserklärung
ANWENDERHANDBUCH 1.0 | DC2115, ET2115 11.3. Konformitätserklärung 11.3.1. ET2115 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... - Seite 73 ANWENDERHANDBUCH 1.0 | DC2115, ET2115 11.3.2. DC2115 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
-
Seite 74: Hinweise Zu Copyright Und Lizenz Der Software
FreeType License (FTL) Der Sourcecode der freien Software kann innerhalb von drei Jahren nach Auslieferung des Geräts beim Kun- dendienst von Berghof zum Selbstkostenpreis angefordert werden. Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... -
Seite 75: Kundendienst / Anschriften
Ostendstraße 196 90482 Nürnberg info@ethercat.org www.ethercat.org Beuth Verlag GmbH, 10772 Berlin oder VDE-Verlag GmbH, 10625 Berlin VDE Verlag GmbH, 10625 Berlin oder Recherche über Internet: www.iec.ch Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx... - Seite 76 Abb. 41: Gerät aus Montageausschnitt schieben ................... 60 Abb. 42: Typenschild ET2115 ......................... 67 Abb. 43: Identifikationsschlüssel ET2115 und DC2115 .................. 68 Abb. 44: UL-Zertifikat ............................. 70 Abb. 45: cULus-Zulassung ..........................71 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
- Seite 77 ANWENDERHANDBUCH 1.0 | DC2115, ET2115 Berghof Automation GmbH | Harretstrasse 1 | 72800 Eningen | www.berghof.com 21-0099-82-00-00-003 | 270010900_Anwenderhandbuch_DC-ET2115_DE.docx...
