Einführung

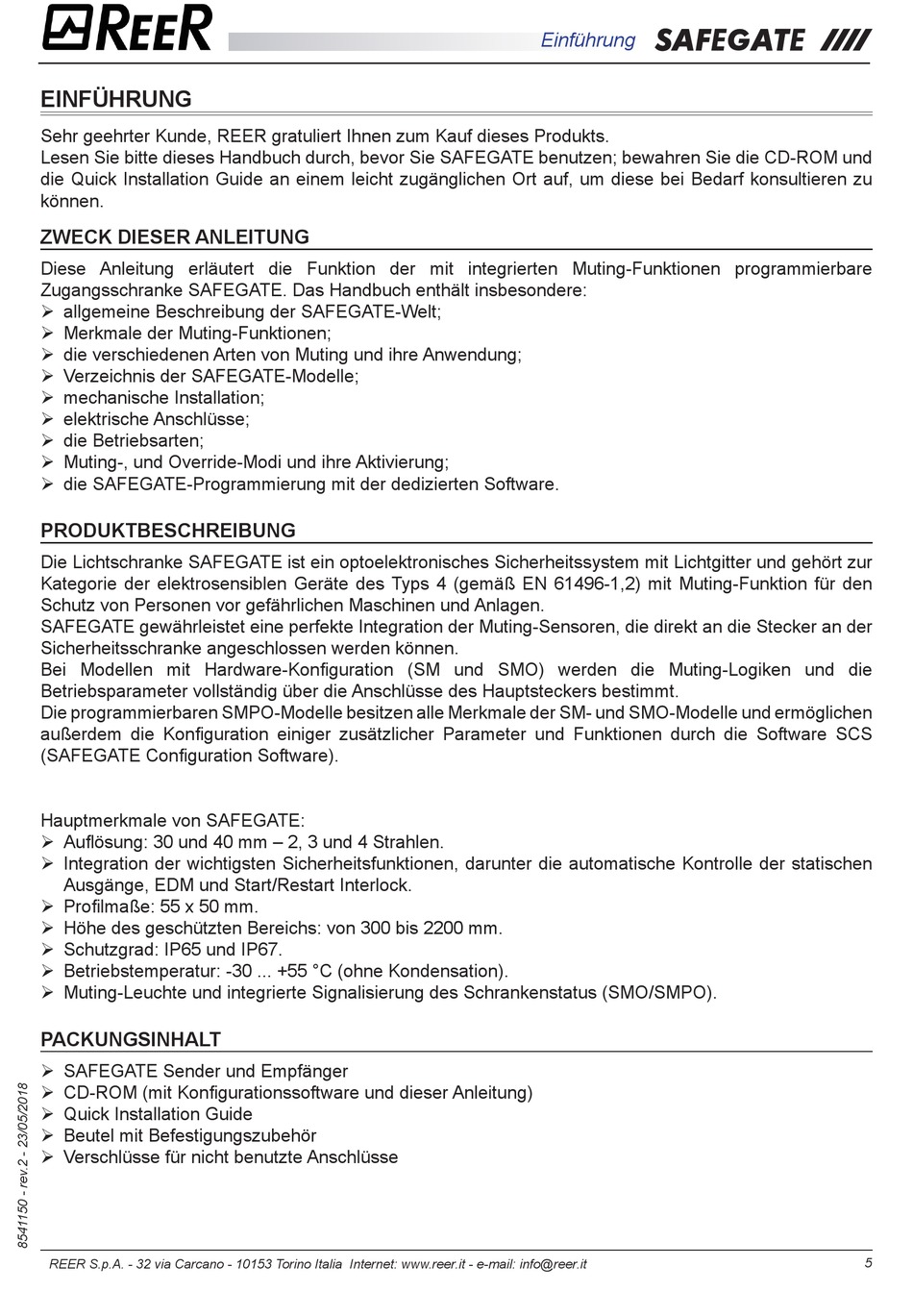

EINFÜHRUNG
Sehr geehrter Kunde, REER gratuliert Ihnen zum Kauf dieses Produkts.
Lesen Sie bitte dieses Handbuch durch, bevor Sie SAFEGATE benutzen; bewahren Sie die CD-ROM und
die Quick Installation Guide an einem leicht zugänglichen Ort auf, um diese bei Bedarf konsultieren zu
können.
ZWECK DIESER ANLEITUNG
Diese Anleitung erläutert die Funktion der mit integrierten Muting-Funktionen programmierbare
Zugangsschranke SAFEGATE. Das Handbuch enthält insbesondere:
¾ allgemeine Beschreibung der SAFEGATE-Welt;
¾ Merkmale der Muting-Funktionen;
¾ die verschiedenen Arten von Muting und ihre Anwendung;
¾ Verzeichnis der SAFEGATE-Modelle;
¾ mechanische Installation;
¾ elektrische Anschlüsse;
¾ die Betriebsarten;
¾ Muting-, und Override-Modi und ihre Aktivierung;
¾ die SAFEGATE-Programmierung mit der dedizierten Software.
PRODUKTBESCHREIBUNG
Die Lichtschranke SAFEGATE ist ein optoelektronisches Sicherheitssystem mit Lichtgitter und gehört zur
Kategorie der elektrosensiblen Geräte des Typs 4 (gemäß EN 61496-1,2) mit Muting-Funktion für den
Schutz von Personen vor gefährlichen Maschinen und Anlagen.
SAFEGATE gewährleistet eine perfekte Integration der Muting-Sensoren, die direkt an die Stecker an der
Sicherheitsschranke angeschlossen werden können.
Bei Modellen mit Hardware-Konfiguration (SM und SMO) werden die Muting-Logiken und die
Betriebsparameter vollständig über die Anschlüsse des Hauptsteckers bestimmt.
Die programmierbaren SMPO-Modelle besitzen alle Merkmale der SM- und SMO-Modelle und ermöglichen
außerdem die Konfiguration einiger zusätzlicher Parameter und Funktionen durch die Software SCS
(SAFEGATE Configuration Software).
Hauptmerkmale von SAFEGATE:
¾ Auflösung: 30 und 40 mm – 2, 3 und 4 Strahlen.
¾ Integration der wichtigsten Sicherheitsfunktionen, darunter die automatische Kontrolle der statischen
Ausgänge, EDM und Start/Restart Interlock.
¾ Profilmaße: 55 x 50 mm.
¾ Höhe des geschützten Bereichs: von 300 bis 2200 mm.
¾ Schutzgrad: IP65 und IP67.
¾ Betriebstemperatur: -30 ... +55 °C (ohne Kondensation).
¾ Muting-Leuchte und integrierte Signalisierung des Schrankenstatus (SMO/SMPO).
PACKUNGSINHALT
¾ SAFEGATE Sender und Empfänger
¾ CD-ROM (mit Konfigurationssoftware und dieser Anleitung)
¾ Quick Installation Guide
¾ Beutel mit Befestigungszubehör
¾ Verschlüsse für nicht benutzte Anschlüsse
5
REER S.p.A. - 32 via Carcano - 10153 Torino Italia Internet: www.reer.it - e-mail: info@reer.it
