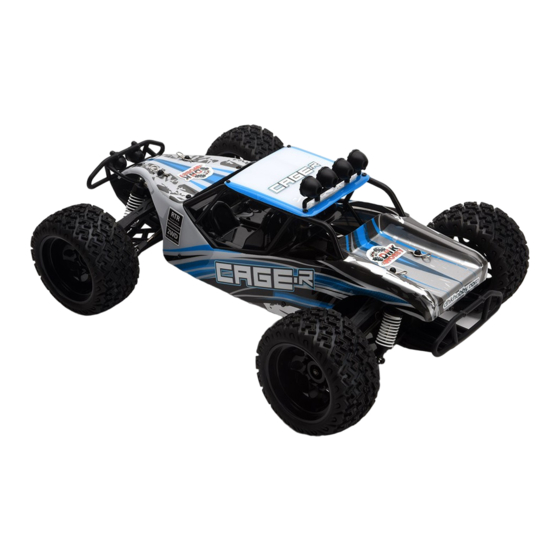

1/10 2wd roll cage truck
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
1/10 2WD „Roll Cage" Truck

Werbung

loading

Verwandte Anleitungen für Ripmax dhk CAGE-R

Inhaltszusammenfassung für Ripmax dhk CAGE-R

  • Seite 1 1/10 2WD „Roll Cage“ Truck...

  • Seite 2: Sicherheitshinweise Und Warnungen

    EINLEITUNG Danke, dass Sie sich entschieden haben den DHK CAGE zu kaufen! Diese Modelle wurden entwickelt um ohne viel Arbeit möglichst schnell Einsatzbereit zu sein. Es wurden hochwertige Teile und Zubehör verwendet, um damit die besten Performance zu erreichen. Es wird Ihnen viele Freude und Spaß bereiten, wenn Sie diese Modelle fahren.

  • Seite 3: Technische Daten

    TECHNISCHE DATEN „Roll Cage“ Truck Länge: 446 mm Breite: 307 mm Höhe: 116 mm (ohne Karosserie), 180 mm (m Karosserie & Dachscheinwerfer) Radstand: 290 mm Spurweite vorne/hinten: 244 mm / 249 mm Reifengröße: Durchmesser 108 x 54 mm Felgengröße: 61 mm x 48 mm Bodenfreiheit: 36 mm Getriebeübersetzung:...
  • Seite 4 Spezielle Eigenschaften Der Unterspannungsschutz schaltet den Regler ab, wenn die die Spannung des Akkus 5V erreicht. Dadurch wird der Akku vor Beschädigungen geschützt, und schützt auch die Elektronik. So kompakt wie diese Regeleinheit auch ist, liefert sie dennoch kraftvolle Leistung, mit einem geringen Widerstand von nur 0,0013Ü. Die emulierte Bremstechnologie verstärkt darüber hinaus zusätzlich die Stabilität der Gesamtfunktion, und verringert effizient die Funkenbildung, die von den Bürsten und der Motordrehzahl kommen, und verlängert damit die Lebensspan- ne der Bürsten des Motors.
  • Seite 5 Artikelnr. Beschreibung Artikelnr. Beschreibung 8131-001 Chassis Abdeckung obere Dämpfer/Gehäuse Dämpfer/ 8139-302 8131-004 Akkuhalter-A/B Einsteller/Abdeckung untere Dämpfer Gehäuse 8131-005 Empfängerabdeckung-oben/unten 8139-304 Dämpferverschluß/O-Ring (2 Sets) 8131-204 Zahnrad-53Z Plastik (2 Stk.) 8139-305 Unterer Dämpferverbindungen (4 Stk.) 8131-601 Servo Saver Feder (4 Stk.) 8141-001 Reifen Set (verklebt) m. schwarzen Felgen (2 Stk.) 8131-702 Antriebswellen Set-A (2 Stk) 8141-002 Reifen/Einlage innen (nicht verklebt) (2 Stk.) 8131-704 T- Kopf Schraube (TM4 x 17 mm) (16 Stk)
  • Seite 6 Artikelnr. Beschreibung Artikelnr. Beschreibung 8381-207 B Flachkopf Treibschrauben (BB3x21mm)(16Stk) H111 320 A Regler 8381-305 Kugel f. Dämpfer (8 Stk) H112 550er Motor 8381-306 M3 Sicherungsmutter (8 Stk) H134 7.2 V SC 1800 mAh Ni-Mh Akku (T-Stecker) 8381-313 Kugel f. Dämpfer oben (8 Stk.) H135 Ni-Mh Akku Lader (8.4 V) (T-Stecker) 8381-404 Madenschrauben Set (M3 x 3) (8 Stk.)
  • Seite 12 8131-005 Empfänger- 8131-204 Zahnrad-53Z 8131-001 Chassis 8131-004 Akku Halter - A/B abdeckung-oben/unten Plastik (2 Stk.) 8131-601 Servo Saver 8131-702 Antriebswellen 8131-704 T- Kopf Schraube Feder (4 Stk.) Set-A (2 Stk) (TM4 x 17 mm) (16 Stk) 8131-705 Lenkhebel (2 Stk) 8131-803 Radträger - L / R 8131-805 Kurze Achsen f 8131-9M2 Motorzahrad...
  • Seite 13 8138-600 Servo Saver 8138-601 Lenkhebel Set 8138-602 (2 Stk.) 8138-6Z0 Vormontierte vormontiert oben / unten Messingscheibe Lenkgestänge (2 Stk.) 8138-6Z1 Lenkgestänge 8138-701 Untere 8138-701 Untere 8138-9M1 Motorträger (2 Stk.) Querlenker vorne (2 Stk) Querlenker hinten (2 Stk) 8139-302 Abdeckung 8381-9Z1 Schubstange 8139-304 Dämpfer- obere Dämpfer/Gehäuse - Dämpfer/Einstel- 8138-9S1 Servohalter...
  • Seite 14 8142-705 Scheinwerfer 8142-706 Scheinwerfer 8142-707 Welle 8142-801 Stoßdämpfer- vorne (2 Stk.) oben f. Querlenker-A aufnahmen 8381-008 Antennenrohr 8381-009 Pin-B 8381-012 Flachkopf Treib- 8381-024 Flachkopfschraube (3 Stk.) (Durchm. 1.2mm) (16 Stk.) schraube (KB4 x 11.5 mm) (12 Stk.) (KB3 x 10 mm) (16 Stk.) 8381-102 Diff.
  • Seite 15 8381-313 Kugel f. Dämpfer 8381-404 Madenschrauben 8381-501 Kugel Querlenker 8381-605 Flachkopf Treib- oben (8 Stk.) Set (M3 x 3) (8 Stk.) oben (4 Stk) schrauben (BB3 x 12 mm) (16 Stk) 8381-6Z2 Kunststoff Kugel- 8381-6Z3 Kugel f. 8381-710 Kugellager 8381-606 Buchse (16 Stk) pfannen Lenkgestänge Kugelpfannen (8 Stk) (6 x 12 x 4 mm) (2 Stk)

  • Seite 16: Optionale Teile

    OPTIONALE TEILE 8136-006 Chromräder 8441-003 Reifen Set (ver- 8381-716 Madenschrauben H139 60A Regler (2 Stk.) klebt) m. Chromräder (2 Stk) Set (M4 x 12 mm) (16 Stk.) wasserdicht H125 8.4V 1800 mAh Ni-Mh Akku- T Stecker H126 Regler HV...

  • Seite 17: Sicherheitshinweise

    Anhang: Anleitung 2.4 GHz Sender Teil I: 2.4 GHz Sender (Standard, Modell: D302T) Sicherheitshinweise 1. Der 2.4GHz Sender und Empfänger sind ab Werk bereits angebunden 2. Bitte verwenden Sie immer den gleichen Empfängertyp, der zu Ihrem mitgelieferten 2.4GHz Sender passt, wenn Sie diesen ersetzen müssen.
  • Seite 18 14. Batteriefach Abdeckung: Zum Öffnen des Fachs, schieben Sie die Abdeckung in Richtung „OPEN“, wie ge- zeigt. Zum Schließen die Abdeckung einschnappen lassen. 15. Batteriefach: Öffnen Sie die Abdeckung, und installieren 4 AA 1.5V Alkaline Batterien, oder wiederaufladbare Akkus, und achten dabei auf die + und – Polarität. Blinkt die rote Status LED sind die Batterien im Sender verbraucht, schadhaft, oder nicht richtig installiert.
  • Seite 19 > Failsafe. Schalten Sie den Sender und Empfänger ein, dann können Sie sehen, dass die LED Anzeige am Empfänger leuchtet. Drücken Sie den Gashebel nach vorne zum bremsen, und halten diesen .Drücken Sie den Set up Knopf, und die LED des Empfängers fängt an zu blinken. Halten Sie diese Position für 3 Sekunden. Da- nach lassen Sie die Set up Funktion los.
  • Seite 20 - Ladeanschluss Batteriefach - - Gashebel Batteriefach Abdeckung - LCD FUNKTIONEN UND BEDIENUNGSANLEITUNG Tasten Funktionen Menü Tasten: Drücken Sie die linke Taste () für Hauptbefehle, und drücken Sie rechte Taste () für sekundäre Befehle. DATA Tasten: Drücken Sie die linke Taste (+) oder die rechte Taste (-), um das Set up einzustellen, und um die aktuelle Funktion zu speichern.
  • Seite 21 Auswahl Einstellung MODUL 0-15 NAMENSGEBUNG Zahl 0-9, Buchstaben A-Z REV: EINSTELLUNG FÜR SERVOWEGUMKEHR Einstellung der Lenk- Servo- Richtung. Drücken Sie die linke Taste () oder die rechte Taste () der MENU Funktion (einmal unter dem Hauptmenü drücken), bis Sie „*** REV &ST“...
  • Seite 22 D/R: SET UP FÜR SERVO STELLWINKEL Set up für Servo Stellwinkel (ST). Drücken Sie die linke Taste () der MENU Funktion (3 Mal im Hauptmenü drücken), bis Sie **% D/R ST auf dem Bildschirm sehen. Dann drü- cken Sie die DATA Funktionstaste links (+) oder rechts (-), um den Parameter des Servo Stellwinkel zu verändern.
  • Seite 23 ABS: EINSTELLUNG DES BREMSSYSTEM Einstellung des ABS Bremssystem. Drücken Sie die linke Taste () der MENU Funktion (5 mal unter dem Hauptmenü drücken). Das Display zeigt ***ABS-TH an. Um EIN- oder AUSZUSCHALTEN drücken Sie die DATA Funktionstaste links (+) oder rechts (-). Im EIN- GESCHALTENEM Status wird verhindert, dass die Reifen, während dem Bremsen nicht durch drehen.

  • Seite 26: Gewährleistung

    Weise damit zusammenhängen. Generell übernimmt die Fa. Ripmax keinerlei Haftung für die gesamte Funktionskette “Mo- dell”. Ripmax haftet nicht für Verluste, Folgeschäden, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit gesetzlich zulässig, ist die Verpflichtung der Fa. Ripmax zur Leistung von Schadensersatz, gleich aus welchem Rechtsgrund, begrenzt auf den Rechnungswert der an dem schadens- stiftenden Ereignis unmittelbar beteiligten Warenmenge der Fa.
