Kabelsatz Multifunktionslenkrad Einbauen Und Anschließen - Mini R53 Einbauanleitung

5. Kabelsatz Multifunktionslenkrad einbauen und anschließen
0
A1-A5
A10
A8
A9
A12-A13
0
A9
0
1
2
Nachrüstsatz-Nr.: 65 71 0 029 494
EBA Nr.: 01 29 0 138 901
A11
R50 0099 Z
X10200
1
R50 0191 Z
A8
R50 0189 Z
Stand: 02.2002

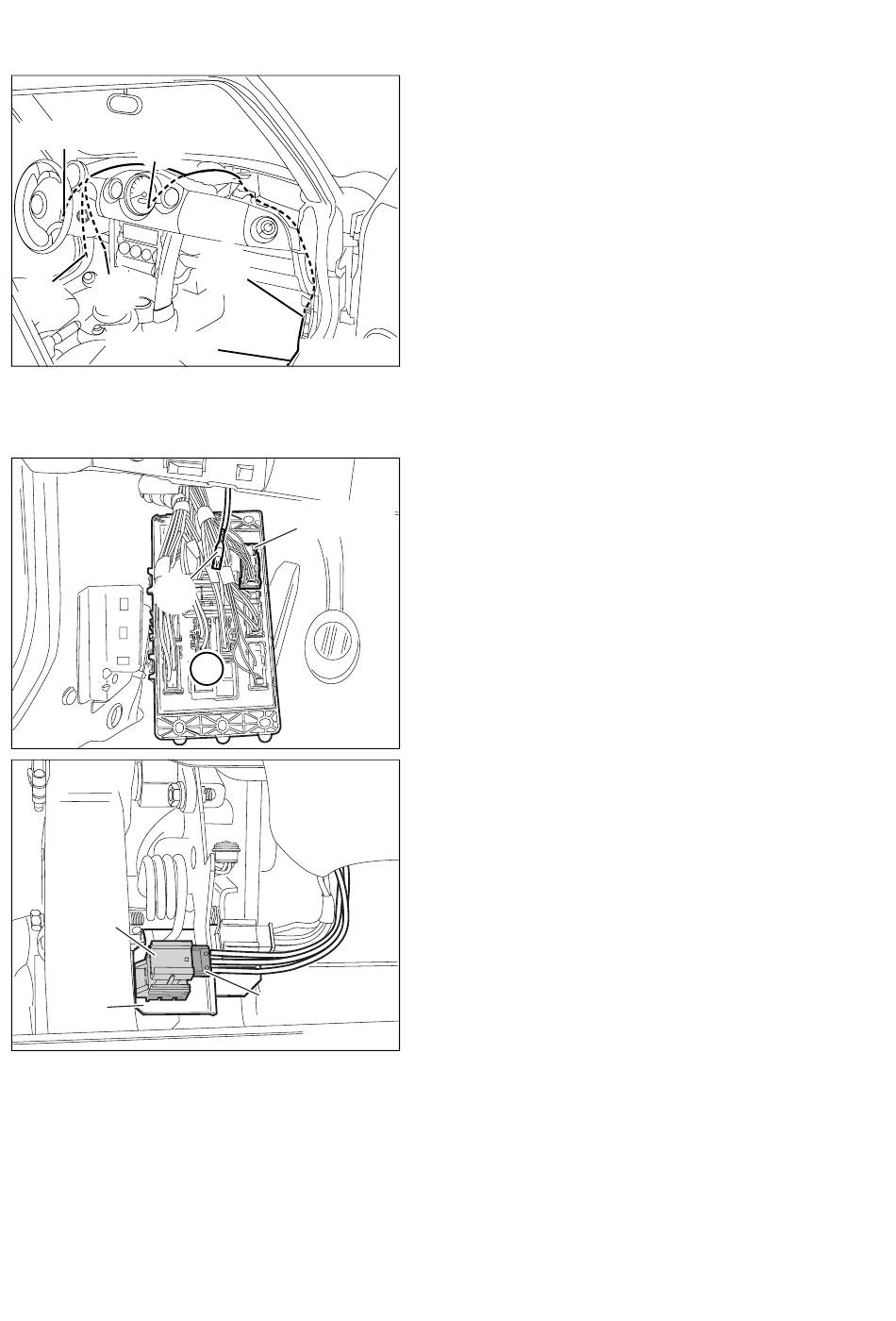

Kabelsatz A wie folgt verlegen und mit Kabel-
0
bindern befestigen:
- Abzweig A9 zum schwarzen 12-poligen
Stecker X10200 des Sicherungshalter II
- Abzweig A8 zum Kupplungsschalter
- Abzweige A1 - A5 zum weißen 12-poligen
Stecker X10195 des Schleifrings Lenkrad
- Abzweig A10 zum schwarzen 12-poligen
Stecker X11175 des Tachometers
Instrumententafel
- Abzweig A11 zum blauen 54-poligen
Stecker X255 des Grundmoduls D
- Abzweig A12 und A13 zu den Kammverbindern
X10116 und X151 hinter der rechten Einstiegs-
leiste
Abzweig A9, Kabelfarbe VI/GR, in PIN 3 vom schwarzen
0
12-poligen Stecker X10200 des Sicherungshalters II (1)
einpinen.
Nur Fahrzeuge mit Schaltgetriebe
0
Beiliegenden Kupplungsschalter (1) in die Auf-
nahme (2) einclipsen und Abzweig A8 einstecken.
Nur Fahrzeuge mit Automatikgetriebe
Abzweig A8 isolieren und zurückbinden.
DE/8
