5. Kabelsatz Multifunktionslenkrad einbauen und anschließen
0
A12
X10116
0
A13
X151
Nachrüstsatz-Nr.: 65 71 0 029 494
EBA Nr.: 01 29 0 138 901

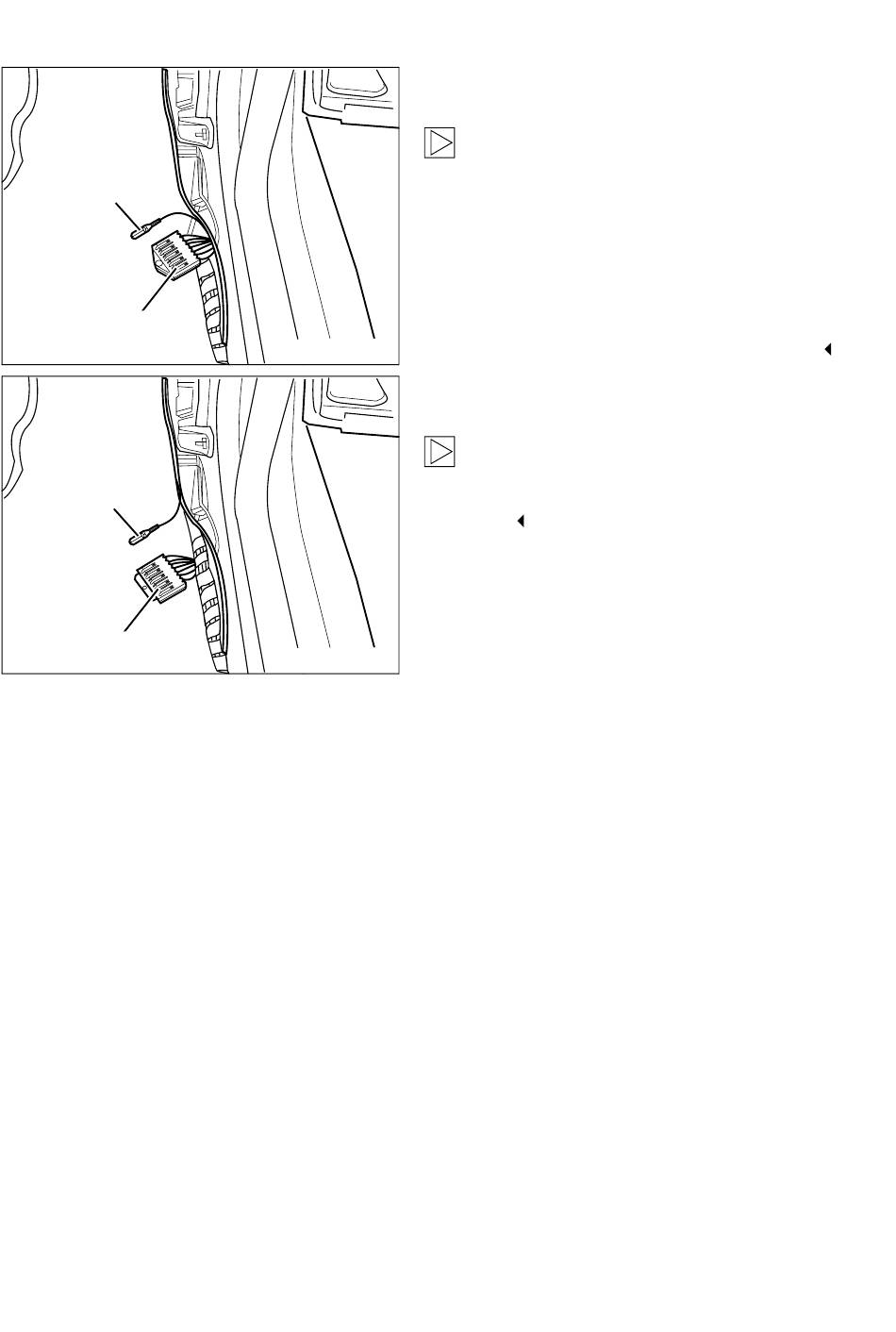

Abzweig A12, Kabelfarbe WS/RT/GE in Kammverbinder
0
X10116 einstecken.
R50 0089 Z
Abzweig A13, Kabelfarbe BR in Kammverbinder X151
0
einstecken.
R50 0090 Z
Stand: 02.2002
Sollten alle Steckplätze des Kammverbinders
X10116 belegt sein, wie folgt vorgehen:
- Abzweig A12 in beiliegendes 3-poliges Kamm-
verbindergehäuse B2 einstecken.
WS/RT/GE
- Beliebige
binder X10116 ausstecken und in beiliegenden
Kammverbinder B2 einstecken.
- Abzweig B1 in freigewordenen Steckplatz des
Kammverbinders X10116 einstecken.
Sollten alle Steckplätze des Kammverbinders
X151 belegt sein muss der Abzweig A13 mittels
beiliegendem Miniverbinder angeschlossen wer-
den.
Leitung aus Kammver-
