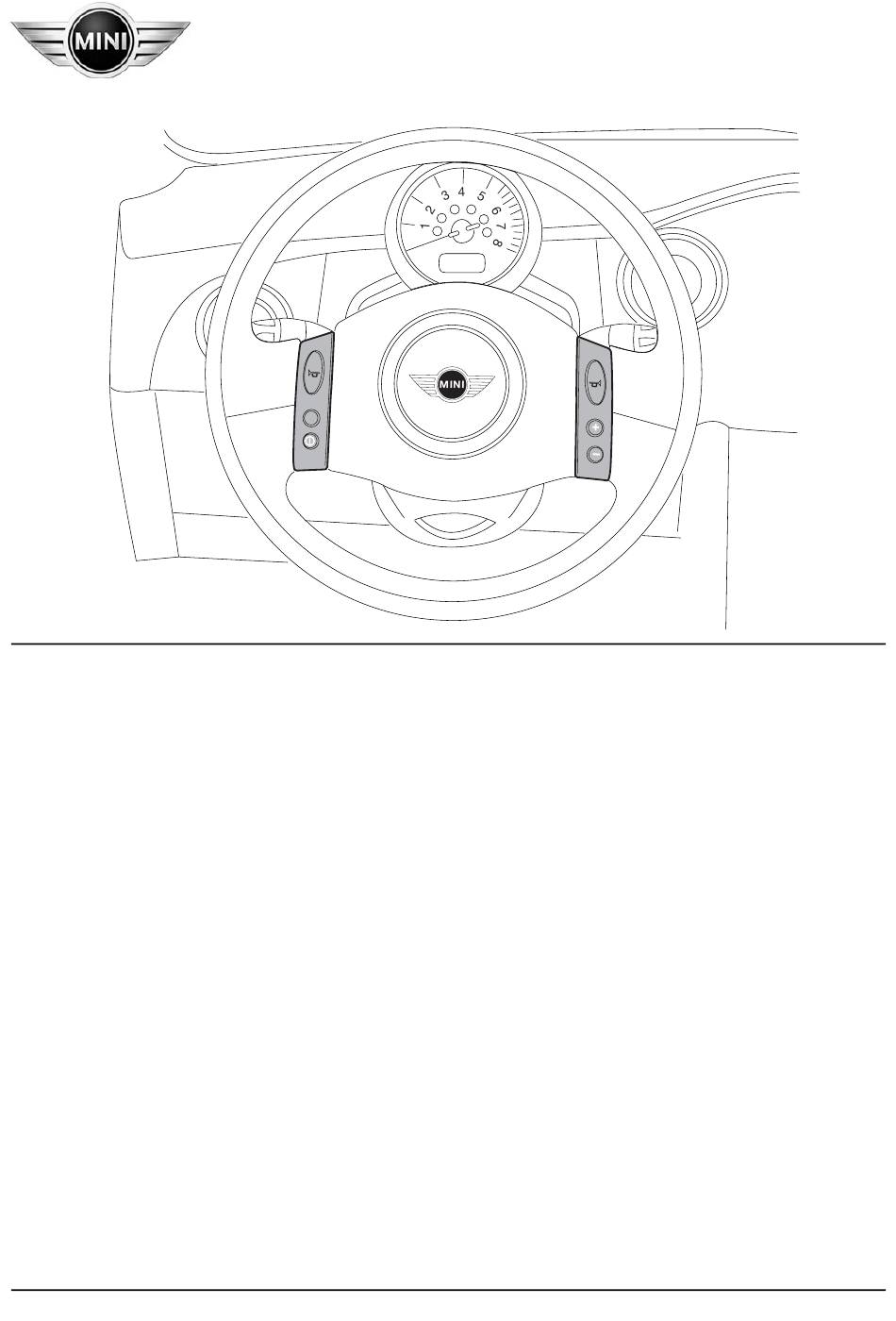

Teile und Zubehör - Einbauanleitung
RES
SET
R50 0009 Z
Nachrüstsatz Multifunktionslenkrad
MINI (R 50/R 53)
Einbauzeit ca. 3,5 Stunden, die je nach Zustand und Ausrüstung des Fahrzeuges abweichen kann.
Nachrüstsatz: 65 71 0 029 494
Nachrüstsatz-Nr.: 65 71 0 029 494
EBA Nr.: 01 29 0 138 901
Stand: 02.2002
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Mini R53
- Seite 1 Teile und Zubehör - Einbauanleitung R50 0009 Z Nachrüstsatz Multifunktionslenkrad MINI (R 50/R 53) Einbauzeit ca. 3,5 Stunden, die je nach Zustand und Ausrüstung des Fahrzeuges abweichen kann. Nachrüstsatz: 65 71 0 029 494 Nachrüstsatz-Nr.: 65 71 0 029 494 EBA Nr.: 01 29 0 138 901...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite Wichtige Hinweise ............. . . Vorarbeiten . -
Seite 3: Wichtige Hinweise
Kosten werden nicht vergütet. Falls angegebene PIN-Kammern belegt sind, müssen Brücken, Doppelcrimpungen oder Parallelanschläge durchgeführt werden. Zielgruppe Zielgruppe dieser Einbauanleitung ist an MINI Fahrzeugen ausgebildetes Fachpersonal mit Fachkenntnis- sen der Fahrzeugelektrik. Aufgaben: Alle Wartungs-, Reparatur- und Einbauarbeiten an MINI Fahrzeugen eigenverantwortlich ausführen. -
Seite 4: Vorarbeiten
Vorarbeiten TIS AW-Nr. 32 34 ... Sicherheitsvorschriften zum Umgang mit Bauteilen des Airbag-Systems beachten. Minuspol der Batterie abklemmen 12 00 ... Folgende Komponenten sind vorab zu demontieren: Ablagefach Fahrerseite 51 16 392 Ablagefach Beifahrerseite 51 16 390 Obere Instrumentenverkleidung 51 45 051 Tachometer Instrumententafel lösen 62 21 001 Lenkrad mit Airbag... -
Seite 5: Teileübersicht
Teileübersicht R50 0098 Z Legende Kabelsatz Multifunktionslenkrad A Zusatzkabel K-Bus 40-poliger schwarzer Stecker Z Torxschraube für Kunststoff (2 Stück) Kupplungsschalter Vorderer linker Tastenblock mit Anschlusskabel Schleifring mit Airbagkabel Vorderer rechter Tastenblock Hinterer linker Tastenblock 10 Lenkrad für Multifunktion 11 Hinterer rechter Tastenblock DE/5 Nachrüstsatz-Nr.: 65 71 0 029 494 EBA Nr.: 01 29 0 138 901... -
Seite 6: Einbau- Und Verlegeschema Nachrüstkabelsatz
Einbau- und Verlegeschema Nachrüstkabelsatz R50 0092 Z Legende Kabelsatz Multifunktionslenkrad DME-Steuergerät Sicherungshalter II Kupplungsschalter Schleifring / Lenkrad Tachometer Instrumententafel Kammverbinder X151 (Kl. 31) Kammverbinder X10116 (K-Bus) Grundmodul D DE/6 Nachrüstsatz-Nr.: 65 71 0 029 494 EBA Nr.: 01 29 0 138 901 Stand: 02.2002... -
Seite 7: Anschlussübersicht Kabelsatz Multifunktionslenkrad
Anschlussübersicht Kabelsatz Multifunktionslenkrad Kabelfarbe/ Kurzbez./ Position Bezeichnung Signal Anschlussort im Fahrzeug Querschnitt Steckplatz Kabelsatz Multifunktionslenkrad A Buchsenkontakt GESR_S BL/VI Am weißen 12-poligen Stecker des X10195 Ø 0,5 mm Schleifrings PIN 1 Buchsenkontakt K-Bus WS/RT/GE Am weißen 12-poligen Stecker des X10195 Ø... -
Seite 8: Kabelsatz Multifunktionslenkrad Einbauen Und Anschließen
Kabelsatz Multifunktionslenkrad einbauen und anschließen Kabelsatz A wie folgt verlegen und mit Kabel- bindern befestigen: - Abzweig A9 zum schwarzen 12-poligen A1-A5 Stecker X10200 des Sicherungshalter II - Abzweig A8 zum Kupplungsschalter - Abzweige A1 - A5 zum weißen 12-poligen Stecker X10195 des Schleifrings Lenkrad - Abzweig A10 zum schwarzen 12-poligen Stecker X11175 des Tachometers... - Seite 9 Kabelsatz Multifunktionslenkrad einbauen und anschließen Abzweig A6, Kabelfarbe GE/BR, und Abzweig A7, Kabel- farbe SW/RT durch die Gummitülle (1) zum schwarzen 40-poligen Stecker X60004 des DME-Steuergeräts (2) verlegen. Stecker X60004 vom DME-Steuergerät (2) abziehen. X60004 A6-A7 R50 0095 Z Es ist darauf zu achten, dass alle ausgepinten Lei- tungen wieder in die gleichen Steckplätze des Steckers Z eingepint werden.
- Seite 10 Kabelsatz Multifunktionslenkrad einbauen und anschließen Abzweig A6, Kabelfarbe GE/BR, in PIN 101 von Stecker Z einpinen. Abzweig A7, Kabelfarbe SW/RT, in PIN 85 von Stecker Z einpinen. Stecker Z wieder am DME-Steuergerät (1) anschließen. A6-A7 R50 0195 Z Stecker X11175 vom Tachometer Instrumententafel (1) abziehen.
- Seite 11 Kabelsatz Multifunktionslenkrad einbauen und anschließen Abzweig A12, Kabelfarbe WS/RT/GE in Kammverbinder X10116 einstecken. Sollten alle Steckplätze des Kammverbinders X10116 belegt sein, wie folgt vorgehen: - Abzweig A12 in beiliegendes 3-poliges Kamm- verbindergehäuse B2 einstecken. WS/RT/GE - Beliebige Leitung aus Kammver- binder X10116 ausstecken und in beiliegenden Kammverbinder B2 einstecken.
-
Seite 12: Tastenblöcke Einbauen Und Anschließen
Tastenblöcke einbauen und anschließen Linken vorderen Tastenblock (1) in beiliegendes Lenk- rad (2) einsetzen. Leitungen (3) in Halterungen (4) einclipsen. R50 0002 Z Weißen 9-poligen Stecker (1) in rechten vorderen Tastenblock (2) einstecken. Rechten vorderen Tastenblock (2) in Lenkrad (3) ein- setzen. - Seite 13 Tastenblöcke einbauen und anschließen Transportsicherung (1) aus beiliegendem Schleifring (2) entfernen. R50 0005 Z Abzweige A1 - A5 wie folgt in Stecker X10195 einpinen: - A1 Kabelfarbe BL/VI PIN 1 A1-A5 - A2 Kabelfarbe WS/RT/GE PIN 2 X10195 - A3 Kabelfarbe RT/BL PIN 8 - A4...
-
Seite 14: Abschließende Arbeiten
Abschließende Arbeiten - Batterie anschließen - Codierung durchführen (siehe Kapitel “Codierung) - Funktionstest durchführen - Fahrzeug sinngemäß in umgekehrter Reihenfolge wieder zusammenbauen DE/14 Nachrüstsatz-Nr.: 65 71 0 029 494 EBA Nr.: 01 29 0 138 901 Stand: 02.2002... -
Seite 15: Codierung
Codierung Die Nachrüstung des Multifunktionslenkrads ist codierrelevant und muss über den Pfad “Nachrüstung - Multifunktionslenkrad“ mit MoDiC/DIS codiert werden. Die Codierung muss mit der CD-Version 27.0 (oder höher) durchgeführt werden. Nach Abschluss der Codierung die Batterie für ca. 10 Sekunden abklemmen und anschließend einen Funktionstest durchführen. -
Seite 16: Schaltplan Multifunktionslenkrad
Schaltplan Multifunktionslenkrad A6000 GESR+ GESR_S DREHZ KUPPL. X11175 X60004 X10200 X255 15<6 0.75 GEBR SWRT VIGR X10116 VB K-BUS X121 KUPPL. 15<6 0.35 0.35 RTBL BLVI WSRTGE X121 X10195 GESR+ GESR_S K-BUS DREHZ X9641 VB MASSE WSRTGE X10466 X10659 X151 VB K-BUS II VB K-BUS III MASSE III... - Seite 17 Schaltplan Multifunktionslenkrad Legende Grundmodul D Tachometer Instrumententafel Sicherungshalter II A6000 DME-Steuergerät Kupplungsschalter X121 Kupplungsschalter X151 Kammverbinder Masse III X255 Grundmodul D X9641 Verbinder Masse X10116 Kammverbinder K-Bus X10195 Schleifring Lenkrad X10200 Sicherungshalter II, Eingang X X10466 Verbinder K-Bus II X10659 Verbinder K-Bus III X11175 Tachometer Instrumententafel...
