Mini R53 Einbauanleitung Seite 10

5. Kabelsatz Multifunktionslenkrad einbauen und anschließen
0
A6-A7
0
A10
1
0
A11
0
Nachrüstsatz-Nr.: 65 71 0 029 494
EBA Nr.: 01 29 0 138 901

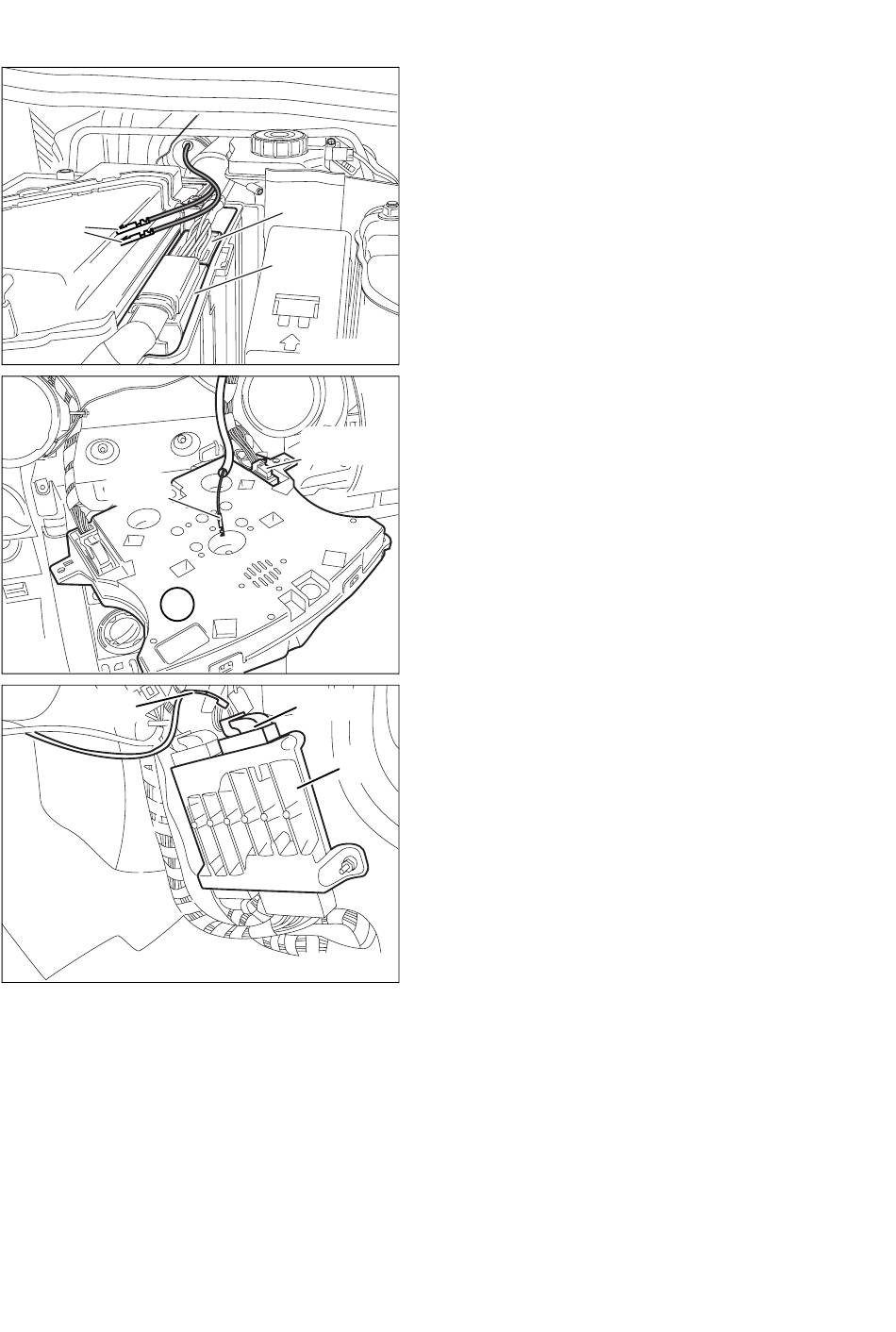

Abzweig A6, Kabelfarbe GE/BR, in PIN 101 von Stecker Z
0
einpinen.
Abzweig A7, Kabelfarbe SW/RT, in PIN 85 von Stecker Z
einpinen.
Stecker Z wieder am DME-Steuergerät (1) anschließen.
Z
1
R50 0195 Z
Stecker X11175 vom Tachometer Instrumententafel (1)
0
abziehen.
Abzweige A10, Kabelfarbe BL/VI, in PIN 10 vom schwar-
X11175
zen 12-poligen Stecker X11175 einpinen.
Stecker X11175 wieder am Tachometer Instrumenten-
tafel (1) anschließen.
R50 0088 Z
Blauen 54-poligen Stecker X255 vom Grundmodul D (1)
0
X255
abziehen.
Abzweig A11, Kabelfarbe RT/BL in PIN 38 von Stecker
1
X255 einpinen.
Stecker X255 wieder am Grundmodul D (1) anschlie-
ßen.
R50 0091 Z
Stand: 02.2002
DE/10
