Mini R53 Einbauanleitung Seite 13

6. Tastenblöcke einbauen und anschließen
0
2
1
0
1
0
2 3
3
0
2
RES
Nachrüstsatz-Nr.: 65 71 0 029 494
EBA Nr.: 01 29 0 138 901
R50 0005 Z
A1-A5
X10195
R50 0096 Z
1
3
R50 0097 Z
4
4 3
1
+
SET
R50 0094 Z
Stand: 02.2002

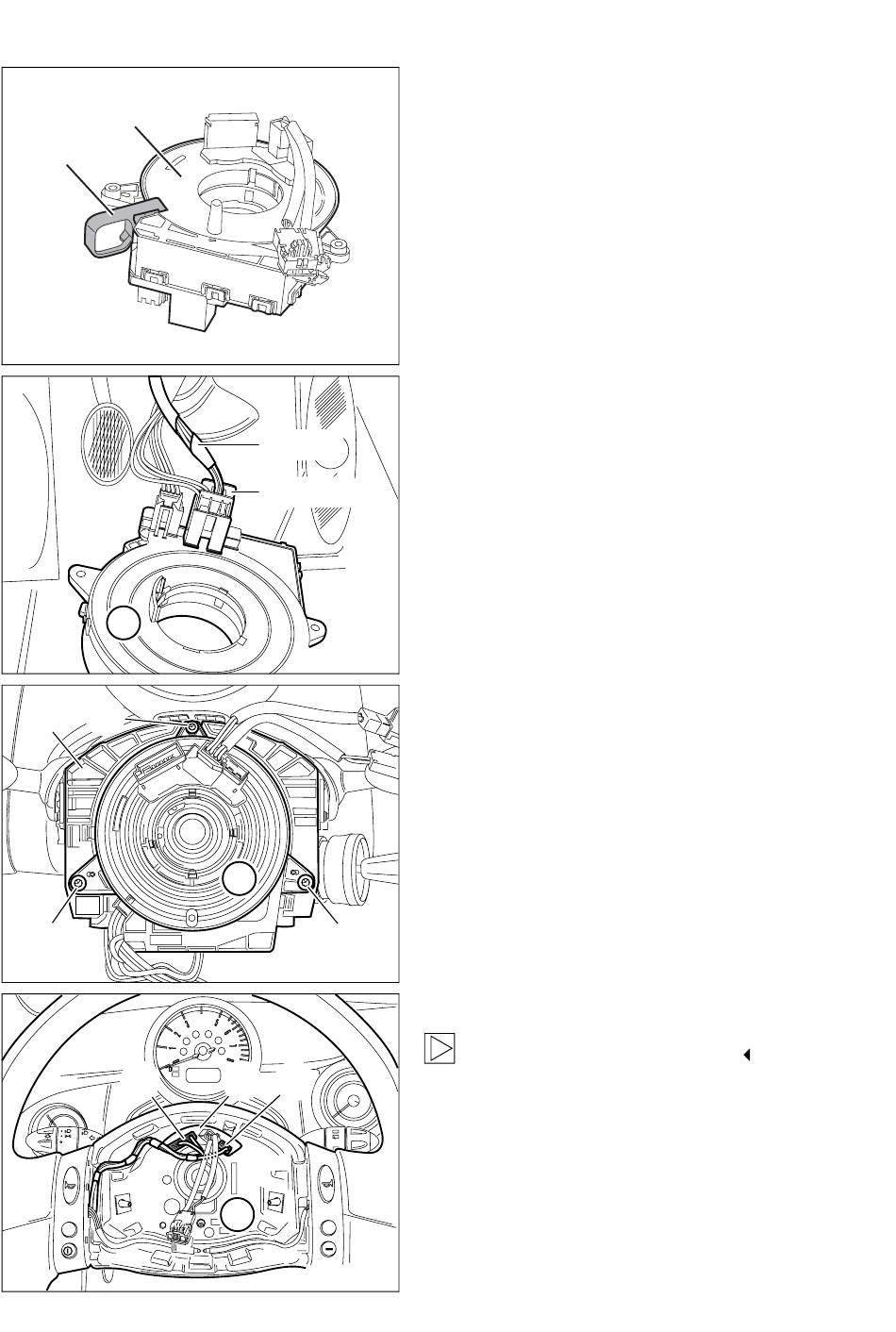

Transportsicherung (1) aus beiliegendem Schleifring (2)
0
entfernen.
Abzweige A1 - A5 wie folgt in Stecker X10195
0
einpinen:
- A1 Kabelfarbe BL/VI
- A2 Kabelfarbe WS/RT/GE
- A3 Kabelfarbe RT/BL
- A4 Kabelfarbe BR
- A5 Kabelfarbe GE/BR
Stecker X10195 in beiliegenden Schleifring (1) ein-
stecken.
Schleifring (1) auf Lenksäule (2) aufsetzen und mit zu-
0
vor ausgebauten Torxschrauben (3) festschrauben.
Lenkrad (1) wieder auf Lenksäule montieren.
0
Anziehdrehmoment beachten.
Schwarzen 8-poligen Stecker (2) und schwarzen 4-poli-
gen Stecker (3) wie dargestellt in den Schleifring (4) ein-
stecken.
PIN 1
PIN 2
PIN 8
PIN 9
PIN 10
DE/13
