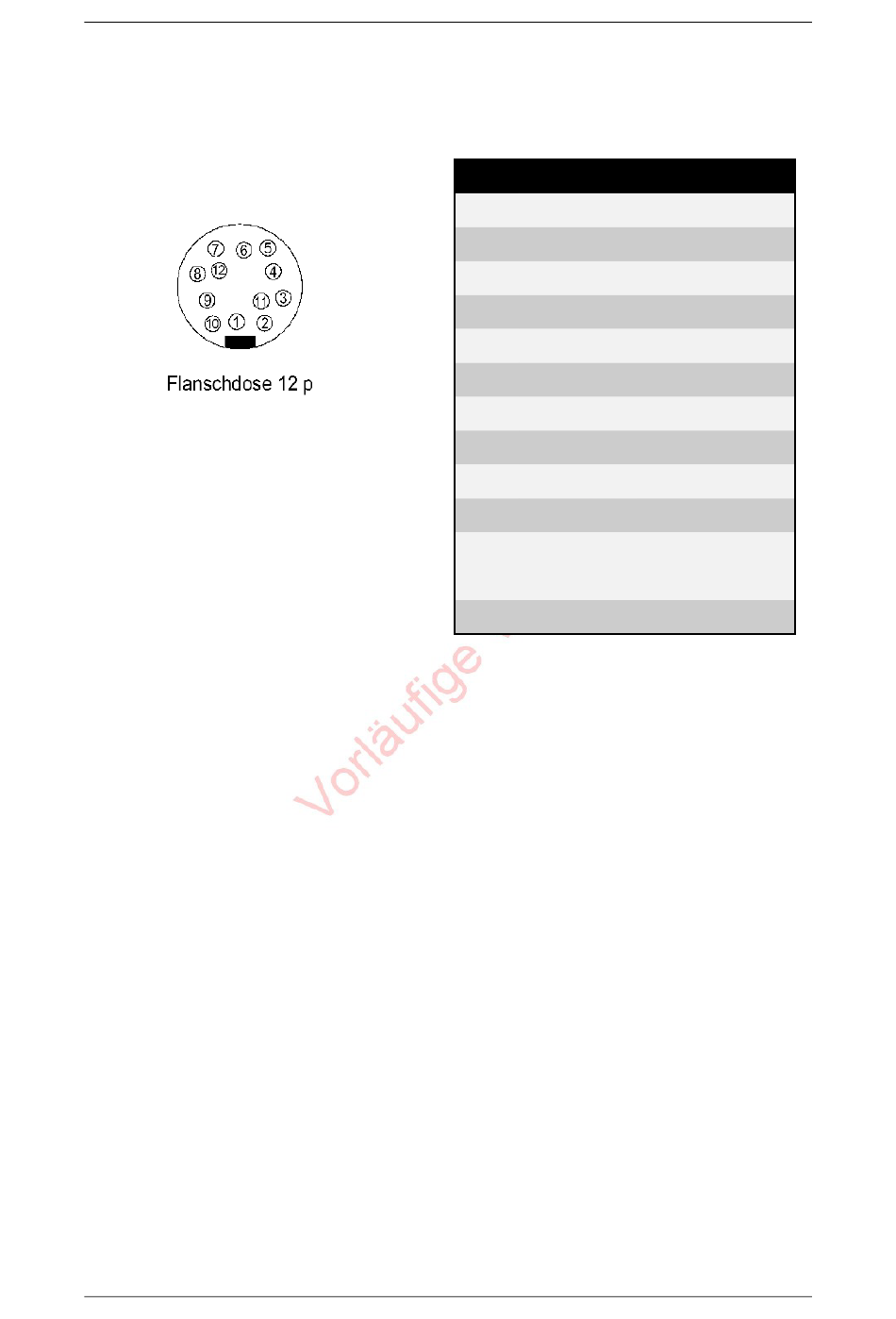

3.3. COM 2, Tastatur, Kopfhörer, Mikrofon
Typ: Flanschdose Serie 723
Hersteller: Fa. BINDER
Bestell-Bezeichnung: 09-0132-90-12
3.4. LAN / USB
Im Steckerfach (siehe Abbildung 2) befinden sich die Schnittstellen für LAN
Ethernet 10/100-Base-T) und 2 x USB-Host 2.0. Das USB-Interface kann
insgesamt 1 A Strom liefern.
GAI Datenfunksysteme GmbH
Pin
Signal
1
Tastatur-Takt
2
Tastatur-Daten
3
COM2-TxD
4
COM2-RxD
5
COM2-GND
6
Mikrofon-Eingang
7
Mikrofon-GND
8
Kopfhörer-GND
9
Kopfhörer-Rechts
10
Tastatur-GND
+5V / max. 0,5 A
11
für Tastatur oder Barcode
12
Kopfhörer links
Schnittstellen
Seite 9
