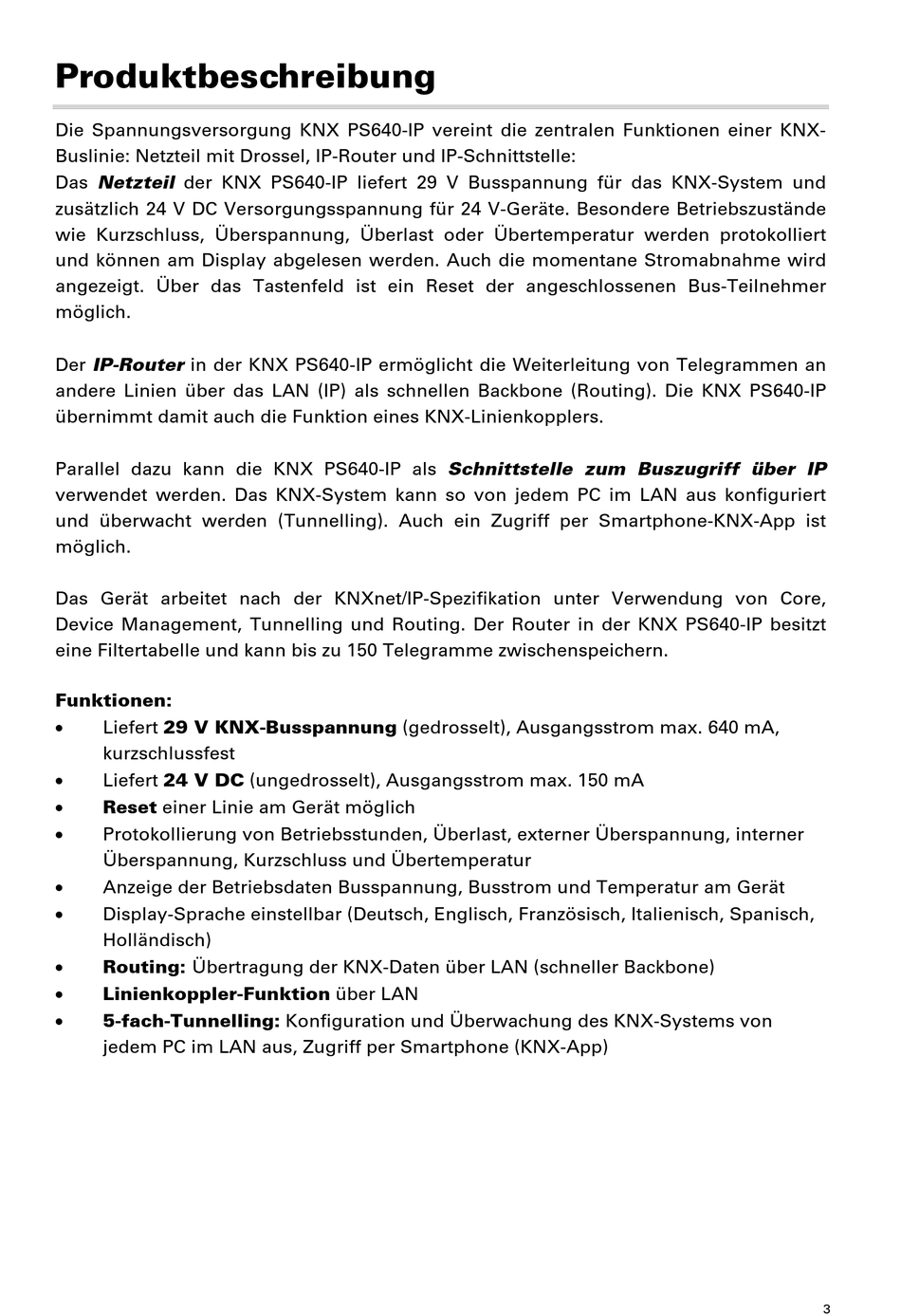

Produktbeschreibung
Die Spannungsversorgung KNX PS640-IP vereint die zentralen Funktionen einer KNX-
Buslinie: Netzteil mit Drossel, IP-Router und IP-Schnittstelle:
Das Netzteil der KNX PS640-IP liefert 29 V Busspannung für das KNX-System und
zusätzlich 24 V DC Versorgungsspannung für 24 V-Geräte. Besondere Betriebszustände
wie Kurzschluss, Überspannung, Überlast oder Übertemperatur werden protokolliert
und können am Display abgelesen werden. Auch die momentane Stromabnahme wird
angezeigt. Über das Tastenfeld ist ein Reset der angeschlossenen Bus-Teilnehmer
möglich.
Der IP-Router in der KNX PS640-IP ermöglicht die Weiterleitung von Telegrammen an
andere Linien über das LAN (IP) als schnellen Backbone (Routing). Die KNX PS640-IP
übernimmt damit auch die Funktion eines KNX-Linienkopplers.
Parallel dazu kann die KNX PS640-IP als Schnittstelle zum Buszugriff über IP
verwendet werden. Das KNX-System kann so von jedem PC im LAN aus konfiguriert
und überwacht werden (Tunnelling). Auch ein Zugriff per Smartphone-KNX-App ist
möglich.
Das Gerät arbeitet nach der KNXnet/IP-Spezifikation unter Verwendung von Core,
Device Management, Tunnelling und Routing. Der Router in der KNX PS640-IP besitzt
eine Filtertabelle und kann bis zu 150 Telegramme zwischenspeichern.
Funktionen:
Liefert 29 V KNX-Busspannung (gedrosselt), Ausgangsstrom max. 640 mA,
kurzschlussfest
Liefert 24 V DC (ungedrosselt), Ausgangsstrom max. 150 mA
Reset einer Linie am Gerät möglich
Protokollierung von Betriebsstunden, Überlast, externer Überspannung, interner
Überspannung, Kurzschluss und Übertemperatur
Anzeige der Betriebsdaten Busspannung, Busstrom und Temperatur am Gerät
Display-Sprache einstellbar (Deutsch, Englisch, Französisch, Italienisch, Spanisch,
Holländisch)
Routing: Übertragung der KNX-Daten über LAN (schneller Backbone)
Linienkoppler-Funktion über LAN
5-fach-Tunnelling: Konfiguration und Überwachung des KNX-Systems von
jedem PC im LAN aus, Zugriff per Smartphone (KNX-App)
3
