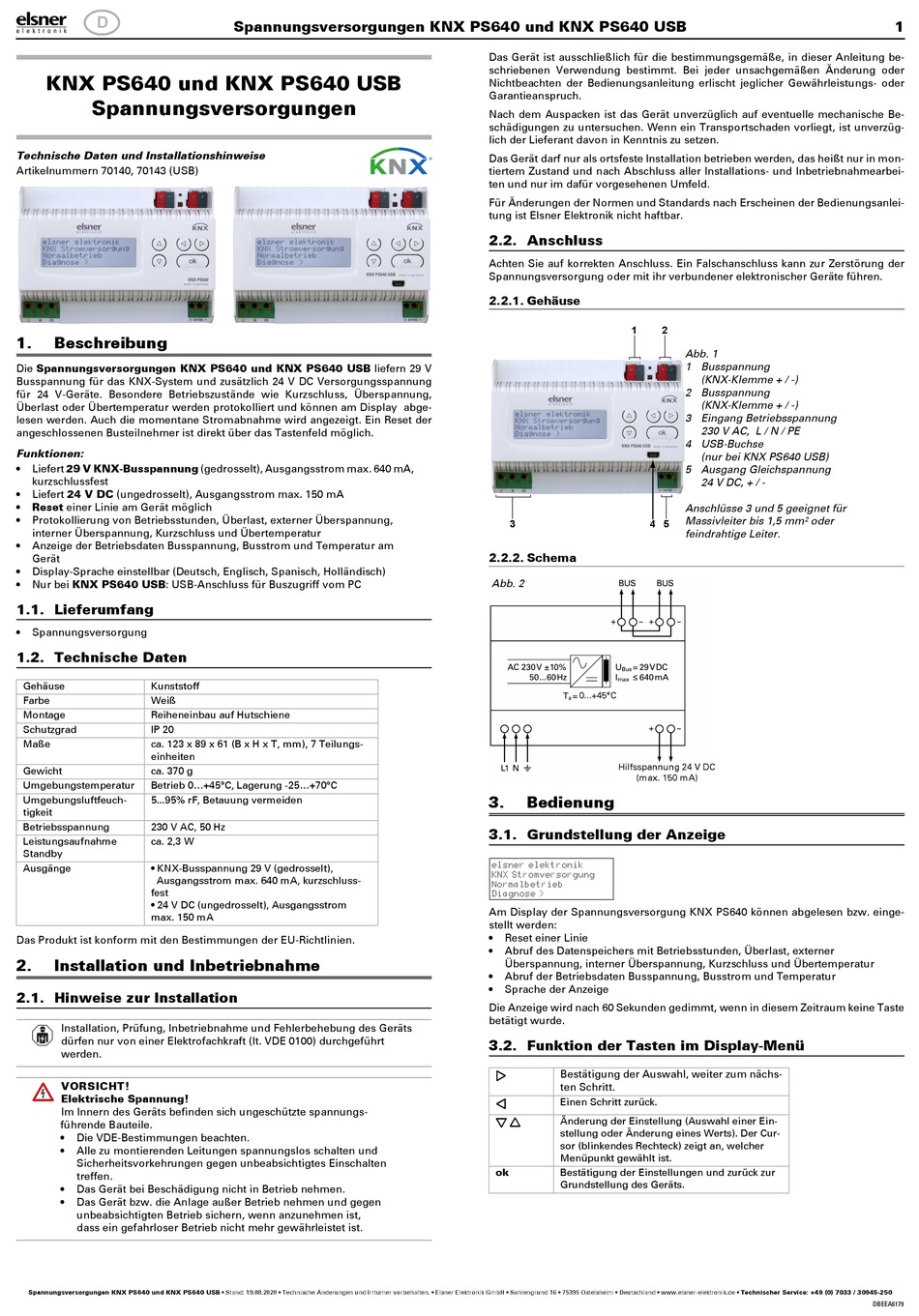

KNX PS640 und KNX PS640 USB
Spannungsversorgungen
Technische Daten und Installationshinweise
Artikelnummern 70140, 70143 (USB)
1. Beschreibung
Die Spannungsversorgungen KNX PS640 und KNX PS640 USB liefern 29 V
Busspannung für das KNX-System und zusätzlich 24 V DC Versorgungsspannung
für 24 V-Geräte. Besondere Betriebszustände wie Kurzschluss, Überspannung,
Überlast oder Übertemperatur werden protokolliert und können am Display abge-
lesen werden. Auch die momentane Stromabnahme wird angezeigt. Ein Reset der
angeschlossenen Busteilnehmer ist direkt über das Tastenfeld möglich.
Funktionen:
Liefert 29 V KNX-Busspannung (gedrosselt), Ausgangsstrom max. 640 mA,
•
kurzschlussfest
• Liefert 24 V DC (ungedrosselt), Ausgangsstrom max. 150 mA
• Reset einer Linie am Gerät möglich
• Protokollierung von Betriebsstunden, Überlast, externer Überspannung,
interner Überspannung, Kurzschluss und Übertemperatur
• Anzeige der Betriebsdaten Busspannung, Busstrom und Temperatur am
Gerät
• Display-Sprache einstellbar (Deutsch, Englisch, Spanisch, Holländisch)
Nur bei KNX PS640 USB: USB-Anschluss für Buszugriff vom PC
•
1.1. Lieferumfang
• Spannungsversorgung
1.2. Technische Daten
Gehäuse Kunststoff
Farbe Weiß
Montage Reiheneinbau auf Hutschiene
Schutzgrad IP 20
Maße ca. 123 x 89 x 61 (B x H x T, mm), 7 Teilungs-
einheiten
Gewicht ca. 370 g
Umgebungstemperatur Betrieb 0...+45°C, Lagerung -25...+70°C
Umgebungsluftfeuch- 5...95% rF, Betauung vermeiden
tigkeit
Betriebsspannung 230 V AC, 50 Hz
Leistungsaufnahme ca. 2,3 W
Standby
Ausgänge • KNX-Busspannung 29 V (gedrosselt),
Ausgangsstrom max. 640 mA, kurzschluss-
fest
• 24 V DC (ungedrosselt), Ausgangsstrom
max. 150 mA
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Spannungsversorgungen KNX PS640 und KNX PS640 USB • Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Spannungsversorgungen KNX PS640 und KNX PS640 USB
Das Gerät ist ausschließlich für die bestimmungsgemäße, in dieser Anleitung be-
schriebenen Verwendung bestimmt. Bei jeder unsachgemäßen Änderung oder
Nichtbeachten der Bedienungsanleitung erlischt jeglicher Gewährleistungs- oder
Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Anschluss
Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung der
Spannungsversorgung oder mit ihr verbundener elektronischer Geräte führen.
2.2.1. Gehäuse
1 2
3 4 5
2.2.2. Schema
Abb. 2
0...+45°C
Hilfsspannung 24 V DC
(max. 150 mA)
3. Bedienung
3.1. Grundstellung der Anzeige
elsner elektronik
KNX Stromversorgung
Normalbetrieb
Diagnose >
Am Display der Spannungsversorgung KNX PS640 können abgelesen bzw. einge-
stellt werden:
• Reset einer Linie
• Abruf des Datenspeichers mit Betriebsstunden, Überlast, externer
Überspannung, interner Überspannung, Kurzschluss und Übertemperatur
• Abruf der Betriebsdaten Busspannung, Busstrom und Temperatur
• Sprache der Anzeige
Die Anzeige wird nach 60 Sekunden gedimmt, wenn in diesem Zeitraum keine Taste
betätigt wurde.
3.2. Funktion der Tasten im Display-Menü
Bestätigung der Auswahl, weiter zum nächs-
ten Schritt.
Einen Schritt zurück.
Änderung der Einstellung (Auswahl einer Ein-
stellung oder Änderung eines Werts). Der Cur-
sor (blinkendes Rechteck) zeigt an, welcher
Menüpunkt gewählt ist.
ok Bestätigung der Einstellungen und zurück zur
Grundstellung des Geräts.
Abb. 1
1 Busspannung
(KNX-Klemme + / -)
2 Busspannung
(KNX-Klemme + / -)
3 Eingang Betriebsspannung
230 V AC, L / N / PE
4 USB-Buchse
(nur bei KNX PS640 USB)
5 Ausgang Gleichspannung
24 V DC, + / -
Anschlüsse 3 und 5 geeignet für
Massivleiter bis 1,5 mm² oder
feindrahtige Leiter.
1
DBEEA6179
