D
KNX PS640+IP
Spannungsversorgung
Artikelnummer 70145
Installation und Einstellung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik KNX PS640+IP

Inhaltszusammenfassung für elsner elektronik KNX PS640+IP

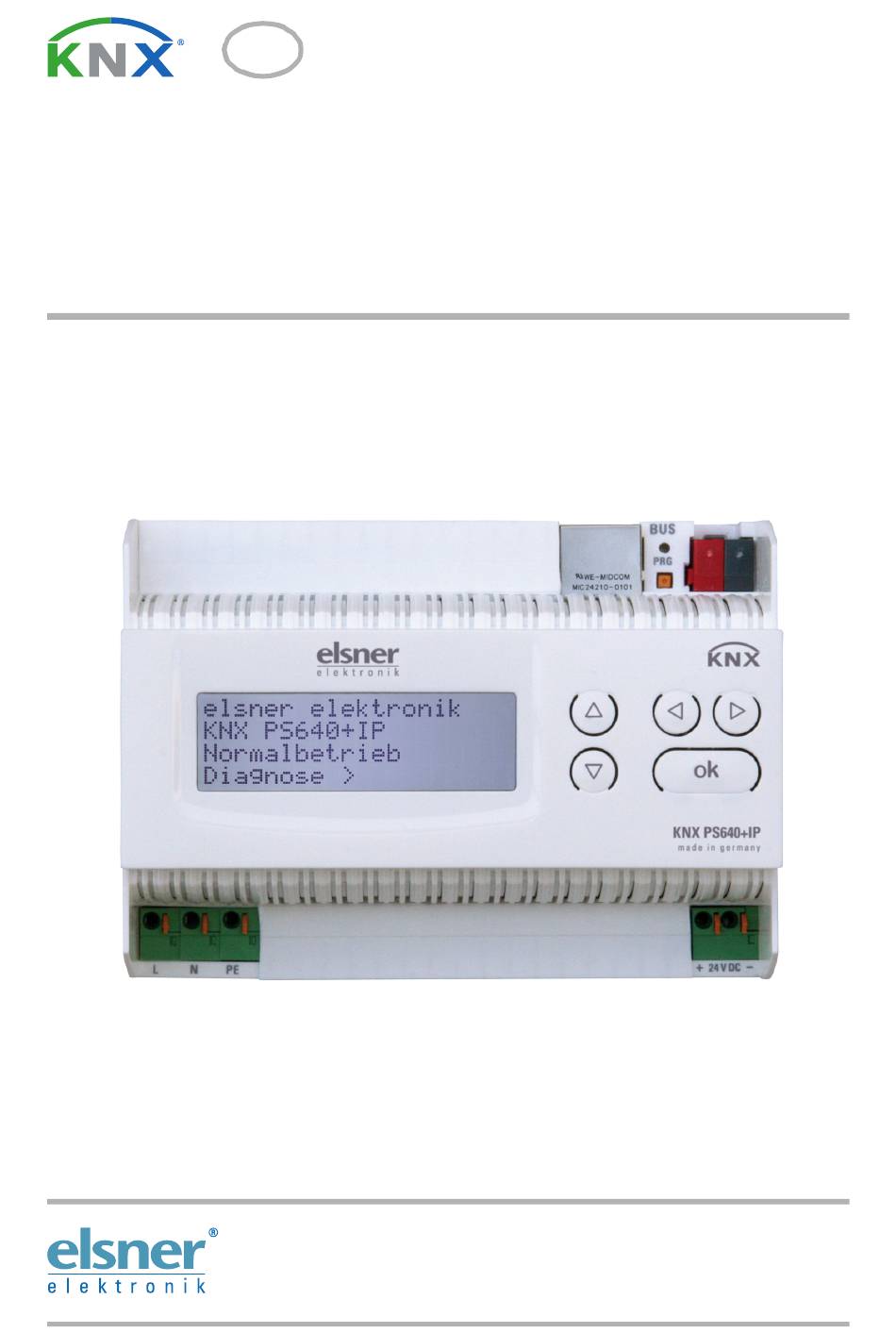

  • Seite 1 KNX PS640+IP Spannungsversorgung Artikelnummer 70145 Installation und Einstellung...

  • Seite 3: Inhaltsverzeichnis

    6.2. Routing (KNX -> IP) ....................19 6.3. Routing (IP -> KNX) ....................20 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Spannungsversorgung KNX PS640+IP • ab Softwareversion Display 3.3, IP-Chip 2.0, ETS-Programmversion 1.0 Stand: 19.08.2020 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 4 8.2.1. Allgemeine Einstellungen ................24 8.2.2. Meldungen ....................25 8.2.3. Stromgrenzwert ..................26 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Spannungsversorgung KNX PS640+IP • ab Softwareversion Display 3.3, IP-Chip 2.0, ETS-Programmversion 1.0 Stand: 19.08.2020 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 5: Zeichenerklärungen Für Dieses Handbuch

    Zeichenerklärungen Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden. Dieses Handbuch unterliegt Änderungen und wird an neuere Software-Versionen ange- passt. Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis.
  • Seite 6 Zeichenerklärungen...

  • Seite 7: Beschreibung

    Netzteils und eine für den IP-Router. Die Funktionen werden getrennt am Bus angemel- det und in separaten Produktdateien parametriert (ETS). Das Netzteil der KNX PS640+IP liefert 29 V Busspannung für das KNX-System und zusätzlich 24 V DC Versorgungsspannung für 24 V-Geräte. Besondere Betriebszustän- de wie Kurzschluss, Überspannung, Überlast oder Übertemperatur werden protokol-...

  • Seite 8: Lieferumfang

    Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien. Anwendungsbeispiele 2.1. IP-Schnittstelle 2.1.1. Koppler-Funktion (KNXnet/IP Routing) Die Spannungsversorgung KNX PS640+IP kann als Linien- bzw. Bereichskoppler arbeiten. In beiden Fällen wird das LAN (IP) als Backbone verwendet. Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 9 Anwendungsbeispiele Abb. 1 KNX PS640+IP als Linienkoppler Abb. 2 KNX PS640+IP als Bereichskoppler Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Buszugriff (Knxnet/Ip Tunnelling)

    Adresse 1.0.0, so darf es keinen KNX IP Router mit der Adresse 1.1.0 geben. Wird die KNX PS640+IP als Linienkoppler (x.y.0) genutzt, darf sich kein KNX IP Rou- ter topologisch darüber befinden. Hat z.B. eine KNX PS640+IP die physikalische Ad- resse 1.1.0, so darf es keinen KNX IP Router mit der Adresse 1.0.0 geben.

  • Seite 11: Spannungsversorgung

    Elektrofachkraft (lt. VDE 0100) durchgeführt werden. VORSICHT! Elektrische Spannung! Im Innern des Geräts befinden sich ungeschützte spannungs- führende Bauteile. • Die VDE-Bestimmungen beachten. • Alle zu montierenden Leitungen spannungslos schalten und Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 12: Anschluss

    Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. 3.2. Anschluss Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung der Spannungsversorgung oder mit ihr verbundener elektronischer Geräte führen.

  • Seite 13: Gehäuse

    24 V DC, + / - Anschlüsse 4 und 5 geeignet für Mas- sivleiter bis 1,5 mm² oder feindrahtige Leiter 3.2.2. Schema Abb. 6 0...+45°C Hilfsspannung 24 V DC (max. 150 mA) Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 14: Knx-Kommunikation Von Ip-Schnittstelle Und Netzteil

    4.2.2. KNX-Netzteil parametrieren Verwenden Sie die Produktdatei der Spannungsversorgung KNX PS640+(USB), Arti- kelnummer 70141, 70144. Beschreibung der Parameter siehe Handbuch, Kapitel Busfunktionen des Netzteils ein- stellen in der ETS. Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 15: Einstellungen Am Gerät

    Einstellungen am Gerät 5.1. Grundstellung der Anzeige elsner elektronik KNX PS640+IP Normalbetrieb Diagnose > Am Display der Spannungsversorgung KNX PS640+IP können abgelesen bzw. eingestellt werden: • Reset einer Linie • Abruf des Datenspeichers mit Betriebsstunden, Überlast, externer Überspannung, interner Überspannung, Kurzschluss und Übertemperatur •...

  • Seite 16: Linie Reset

    > Überlast > Übertemperatur > ext. Überspg. > int. Überspg. > Bewegen Sie den Cursor mit den Tasten Auf und Ab zum gewünschten Menüpunkt und drücken Sie die Taste Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 17: Externe Überspannung

    5.4.5. Kurzschluss Angezeigt wird die Anzahl der Kurzschluss-Fälle Ein Kurzschluss am Bus. am Bus wurde mal erkannt. Mit der Taste gelangen Sie eine Menüebene zu- < = Zurück rück. Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 18: Übertemperatur

    Bewegen Sie den Cursor (blinkendes Rechteck am Linie Reset > rechten Rand) mit den Tasten zum Me- Datenspeicher > nüpunkt „Sprache“ und drücken Sie die Taste Betriebsdaten > Sprache > ™ Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 19: Netzteil Adressieren (Programmier-Modus)

    Sie eine Menüebene zurück in die Grundstellung. Entsorgung Das Gerät muss nach dem Gebrauch entsprechend den gesetzlichen Vorschriften ent- sorgt bzw. der Wiederverwertung zugeführt werden. Nicht über den Hausmüll entsor- gen! Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 20: Ip-Schnittstelle Einstellen In Der Ets

    Byte 1 / 2 / 3 / 4 0 … 255 Hier ist die IP-Adresse des Gateways anzugeben. Hinweis: Soll die KNX PS640+IP nur im lokalen LAN verwendet werden, kann der Ein- trag 0.0.0.0 bestehen bleiben. Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 21: Beispiel Zur Vergabe Von Ip-Adressen

    Subnetz des PCs: 255.255.255.0 Die KNX PS640+IP befindet sich im selben lokalen LAN, d. h. sie verwendet das glei- che Subnetz. Durch das Subnetz ist die Vergabe der IP-Adresse eingeschränkt, d. h. in diesem Beispiel muss die IP-Adresse der KNX PS640+IP 192.168.1.xx betragen, xx kann eine Zahl von 1 bis 254 sein (mit Ausnahme von 30, die schon verwendet wurde).
  • Seite 22 Weiterleiten: Es erscheint eine zusätzliche Seite, auf welcher paarweise die Weiterlei- tung der Hauptgruppen 16 bis 31 gesperrt bzw. freigegeben werden kann. Physikalisch adressierte Telegramme sperren • weiterleiten • filtern Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 23 Um diese Adresse zu reservieren, kann im ETS-Projekt ein Dummy-Gerät eingefügt werden. Die KNX PS640+IP unterstützt bis zu 5 Verbindungen gleichzeitig. Für jede Verbin- dung muss eine zusätzliche physikalische Adresse reserviert werden. Die erste zusätz- liche physikalische Adresse wird wie oben beschrieben mit der ETS vergeben. Die rest- Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 •...

  • Seite 24: Busfunktionen Des Netzteils Einstellen In Der Ets

    Zeitreset (1 = 30 Sekunden aktiv | 0 Eingang 1.003 K L S = inaktiv) Reset-Status der Linie (1 = aktiv | Ausgang 1.002 K L Ü 0 = inaktiv) Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 25: Funktion

    1.017 K L S Grenzwert: Absenkung Eingang 1.017 K L S Grenzwert: Schaltausgang Ausgang 1.002 K L Ü Grenzwert: Schaltausgang Sperre Eingang 1.003 K L S Softwareversion auslesbar 217.001 Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 26: Allgemeine Einstellungen

    1 • 2 • 3 • 5 • 10 • 20 Telegramme pro Sekunde Allgemeine Sendeverzögerung 5 s • 10 s • 30 s • 1 min • … • 2 h nach Power Up und Programmierung Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 27: Bit Störsammlung

    5 s • 10 s • 30 s • 1 min • … • 2 h (nur wenn „zyklisch“ gesendet wird) Bit 0 = Reset-Status der Linie = Wert 1 Bit 1 = Überlast = Wert 2 Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 28: Fehlerspeicher

    Wenn der Grenzwert verwendet wird: Grenzwert: Wenn der Grenzwert per Parameter vorgegeben wird: Parameter Grenzwertvorgabe per Grenzwert in mA 0 … 640 Hysterese des Grenzwertes in % 0 … 50 Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 29 5 s • 10 s • 30 s • 1 min • … • 2 h (nur wenn „zyklisch“ gesendet wird) Sperrung: Sperrung des Schaltausgangs verwenden Nein • Ja Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 30 Änderung auf 1 und zyklisch wenn Schaltausgang = 1  sende 1 (keine Auswahl) bei Änderung auf 0 und zyklisch wenn Schaltausgang = 0  sende 0 (keine Auswahl) Spannungsversorgung KNX PS640+IP Stand: 19.08.2020 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 32 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de Technischer Service: +49 (0) 70 33 / 30 945-250...
