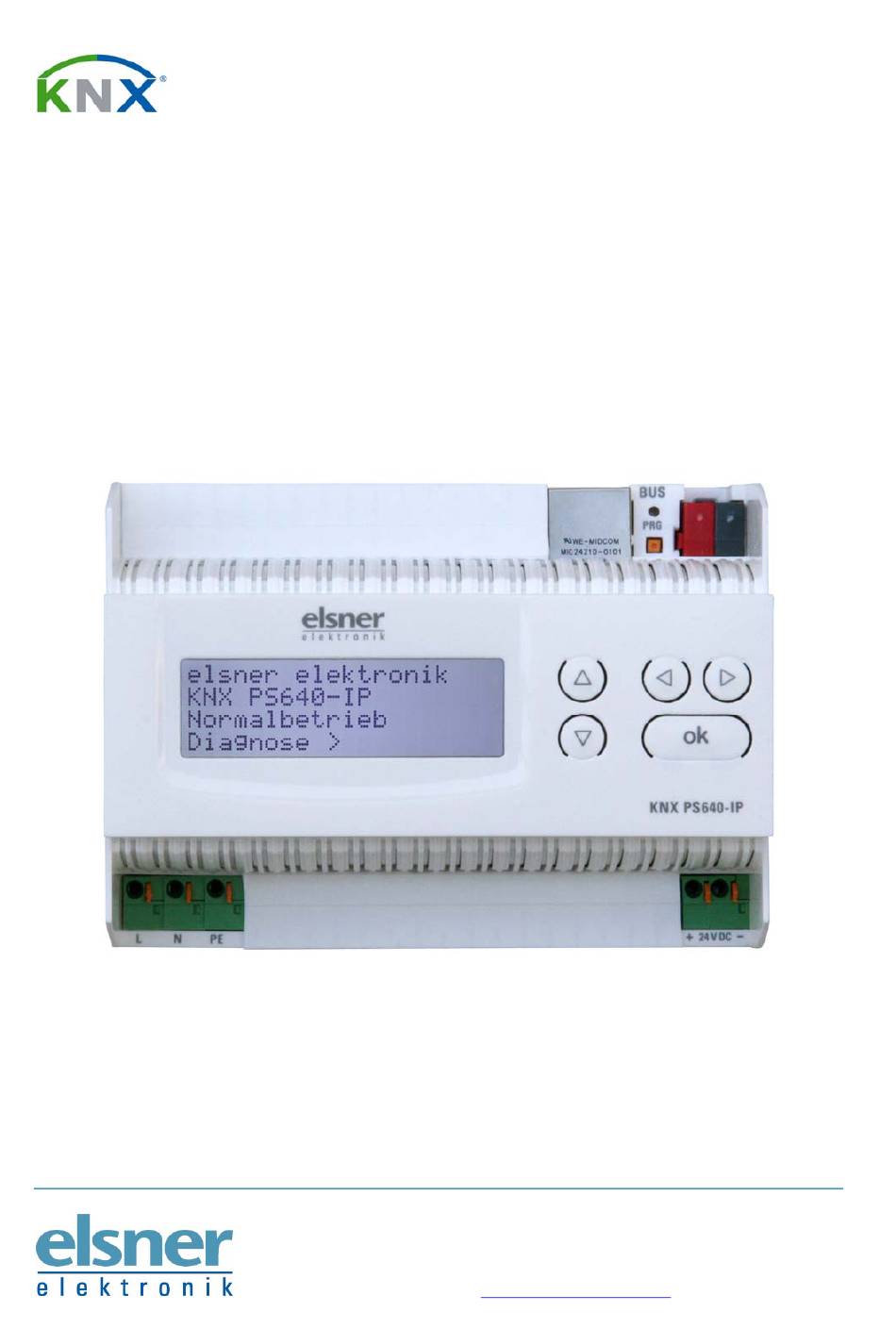

KNX PS640-IP
mit Ethernet-Schnittstelle
Artikelnummer 70142
Installation und Einstellung
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Sohlengrund 16 | 75395 Ostelsheim | Deutschland
Tel.: +49 (0) 70 33 / 30 945 - 0 | Fax: +49 (0) 70 33 / 30 945 - 20
info@elsner-elektronik.de |
Technischer Service: +49 (0) 70 33 / 30 945-250
www.elsner-elektronik.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für elsner elektronik KNX PS640-IP
Inhaltszusammenfassung für elsner elektronik KNX PS640-IP
- Seite 1 Ethernet-Schnittstelle Artikelnummer 70142 Installation und Einstellung Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 | 75395 Ostelsheim | Deutschland Tel.: +49 (0) 70 33 / 30 945 - 0 | Fax: +49 (0) 70 33 / 30 945 - 20 info@elsner-elektronik.de |...
-
Seite 2: Inhaltsverzeichnis
IP-Konfiguration ..........................13 Routing (KNX -> IP)..........................15 Routing (IP -> KNX)..........................17 Kommunikationseinstellungen in der ETS ..............19 KNX PS640-IP ab Softwareversion Display 3.1, IP-Chip 2.0, ETS-Programmversion 1.0 Stand: 18.04.2016. Technische Änderungen vorbehalten. Irrtümer vorbehalten... -
Seite 3: Produktbeschreibung
Die Spannungsversorgung KNX PS640-IP vereint die zentralen Funktionen einer KNX- Buslinie: Netzteil mit Drossel, IP-Router und IP-Schnittstelle: Das Netzteil der KNX PS640-IP liefert 29 V Busspannung für das KNX-System und zusätzlich 24 V DC Versorgungsspannung für 24 V-Geräte. Besondere Betriebszustände wie Kurzschluss, Überspannung, Überlast oder Übertemperatur werden protokolliert... -
Seite 4: Anwendung
Anwendung Koppler-Funktion (KNXnet/IP Routing) Die Spannungsversorgung KNX PS640-IP kann als Linien- bzw. Bereichskoppler arbeiten. In beiden Fällen wird das LAN (IP) als Backbone verwendet. KNX PS640-IP als Linienkoppler KNX PS640-IP als Bereichskoppler... - Seite 5 Adresse 1.0.0, so darf es keinen KNX IP Router mit der Adresse 1.1.0 geben. Wird die KNX PS640-IP als Linienkoppler (x.y.0) genutzt, darf sich kein KNX IP Router topologisch darüber befinden. Hat z.B. eine KNX PS640-IP die physikalische Adresse 1.1.0, so darf es keinen KNX IP Router mit der Adresse 1.0.0 geben.
-
Seite 6: Technische Daten
Technische Daten Gehäuse: Kunststoff Farbe: Weiß Montage: Reiheneinbau auf Hutschiene Schutzart: IP 20 Maße: ca. 123 x 89 x 61 (B x H x T, mm), 7 Teilungseinheiten Gewicht: ca. 395 g Umgebungstemperatur: Betrieb -5…+45 °C, Lagerung -25…+70°C Umgebungsluftfeuchtigkeit: max. 95% rF, Betauung vermeiden Betriebsspannung: 230 V AC , 50 Hz Leistungsaufnahme:... -
Seite 7: Installation Und Inbetriebnahme
Installations- Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanleitung ist Elsner Elektronik nicht haftbar. Anschluss Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung der Spannungsversorgung oder mit ihr verbundener elektronischer Geräte führen. - Seite 8 Gehäuse LAN-Anschluss (RJ45, für Ethernet-Patchkabel) Programmier-LED und Programmier-Taster Busanschluss (KNX-Klemme + / -) Eingang Betriebsspannung 230 V AC, L / N / PE Ausgang Hilfsspannung 24 V DC, + / - Anschlüsse 4 und 5 geeignet für Massivleiter bis 1,5 mm² oder feindrahtige Leiter Schema...
-
Seite 9: Bedienung (Einstellungen Am Gerät)
Bedienung (Einstellungen am Gerät) Grundstellung der Anzeige elsner elektronik KNX PS640-IP Normalbetrieb Diagnose > Am Display der Spannungsversorgung KNX PS640-IP können abgelesen bzw. einge- stellt werden: Reset einer Linie Abruf des Datenspeichers mit Betriebsstunden, Überlast, externer Überspannung, interner Überspannung, Kurzschluss und Übertemperatur ... -
Seite 10: Datenspeicher
Datenspeicher Drücken Sie in der Grundstellung einmal die Taste elsner elektronik KNX PS640-IP Normalbetrieb Diagnose > Bewegen Sie den Cursor (blinkendes Rechteck am Linie Reset > Datenspeicher > ™ rechten Rand) mit den Tasten Betriebsdaten > Menüpunkt „Datenspeicher“ und drücken Sie die Taste Sprache >... -
Seite 11: Übertemperatur
0 mal erkannt! < = Zurück Mit der Taste gelangen Sie eine Menüebene zurück. Betriebsdaten Drücken Sie in der Grundstellung einmal die Taste elsner elektronik KNX PS640-IP Normalbetrieb Diagnose > Bewegen Sie den Cursor (blinkendes Rechteck am Linie Reset > Datenspeicher >... -
Seite 12: Einstellung Der Parameter (Ets)
Einstellung der Parameter (ETS) Allgemein Gerätename [freie Eingabe] Es kann ein beliebiger Name für die KNX PS640-IP vergeben werden. Der Gerätename sollte aussagekräftig sein (z. B. Linie OG), er wird verwendet um ein Gerät zu suchen bzw. zu erkennen. Überwachung auf Busspannungsausfall sperren •... -
Seite 13: Ip-Konfiguration
IP-Adresse 224.0.23.12 wurde für diesen Zweck (KNXnet/IP) von der IANA (Internet Assigned Numbers Authority) reserviert. Sollte eine andere Multicast-IP-Adresse gewünscht sein, muss diese aus dem Bereich 239.0.0.0 bis 239.255.255.255 sein. IP-Adresse Byte 1 / 2 / 3 / 4 0 … 255 Dies ist die IP-Adresse der KNX PS640-IP. -
Seite 14: Beispiel Zur Vergabe Von Ip-Adressen
Subnetz des PCs: 255.255.255.0 Die KNX PS640-IP befindet sich im selben lokalen LAN, d. h. sie verwendet das gleiche Subnetz. Durch das Subnetz ist die Vergabe der IP-Adresse eingeschränkt, d. h. in diesem Beispiel muss die IP-Adresse der KNX PS640-IP 192.168.1.xx betragen, xx kann eine Zahl von 1 bis 254 sein (mit Ausnahme von 30, die schon verwendet wurde). -
Seite 15: Routing (Knx -> Ip)
Routing (KNX -> IP) Gruppentelegramme sperren • weiterleiten • filtern (Hauptgruppen 0 bis 13) Sperren: Kein Gruppentelegramm dieser Hauptgruppen wird nach IP weitergeleitet. Weiterleiten: Alle Gruppentelegramme dieser Hauptgruppen werden unabhängig von der Filtertabelle nach IP weitergeleitet. Diese Einstellung sollte nur zu Testzwecken dienen. - Seite 16 Physikalisch adressierte Telegramme sperren • weiterleiten • filtern Sperren: Kein physikalisch adressiertes Telegramm wird nach IP weitergeleitet. Weiterleiten: Alle physikalisch adressierten Telegramme werden nach IP weitergeleitet. Filtern: Anhand der physikalischen Adresse wird geprüft, ob das empfangene physikalisch adressierte Telegramm nach IP weitergeleitet wird. Broadcast Telegramme sperren •...
-
Seite 17: Routing (Ip -> Knx)
Routing (IP -> KNX) Gruppentelegramme sperren • weiterleiten • filtern (Hauptgruppen 0 bis 13) Sperren: Kein Gruppentelegramm dieser Hauptgruppen wird nach KNX weitergeleitet. Weiterleiten: Alle Gruppentelegramme dieser Hauptgruppen werden unabhängig von der Filtertabelle nach KNX weitergeleitet. Diese Einstellung sollte nur zu Testzwecken dienen. - Seite 18 Physikalisch adressierte Telegramme sperren • weiterleiten • filtern Sperren: Kein physikalisch adressiertes Telegramm wird nach KNX weitergeleitet. Weiterleiten: Alle physikalisch adressierten Telegramme werden nach KNX weiter- geleitet. Filtern: Anhand der physikalischen Adresse wird geprüft, ob das empfangene physikalisch adressierte Telegramm nach KNX weitergeleitet wird. Broadcast Telegramme sperren •...
-
Seite 19: Kommunikationseinstellungen In Der Ets
Um diese Adresse zu reservieren, kann im ETS-Projekt ein Dummy-Gerät eingefügt werden. Die KNX PS640-IP unterstützt bis zu 5 Verbindungen gleichzeitig. Für jede Verbindung muss eine zusätzliche physikalische Adresse reserviert werden. Die erste zusätzliche physikalische Adresse wird wie oben beschrieben mit der ETS vergeben. Die restlichen zusätzlichen Adressen können direkt vom Gerät selbst vergeben werden.
