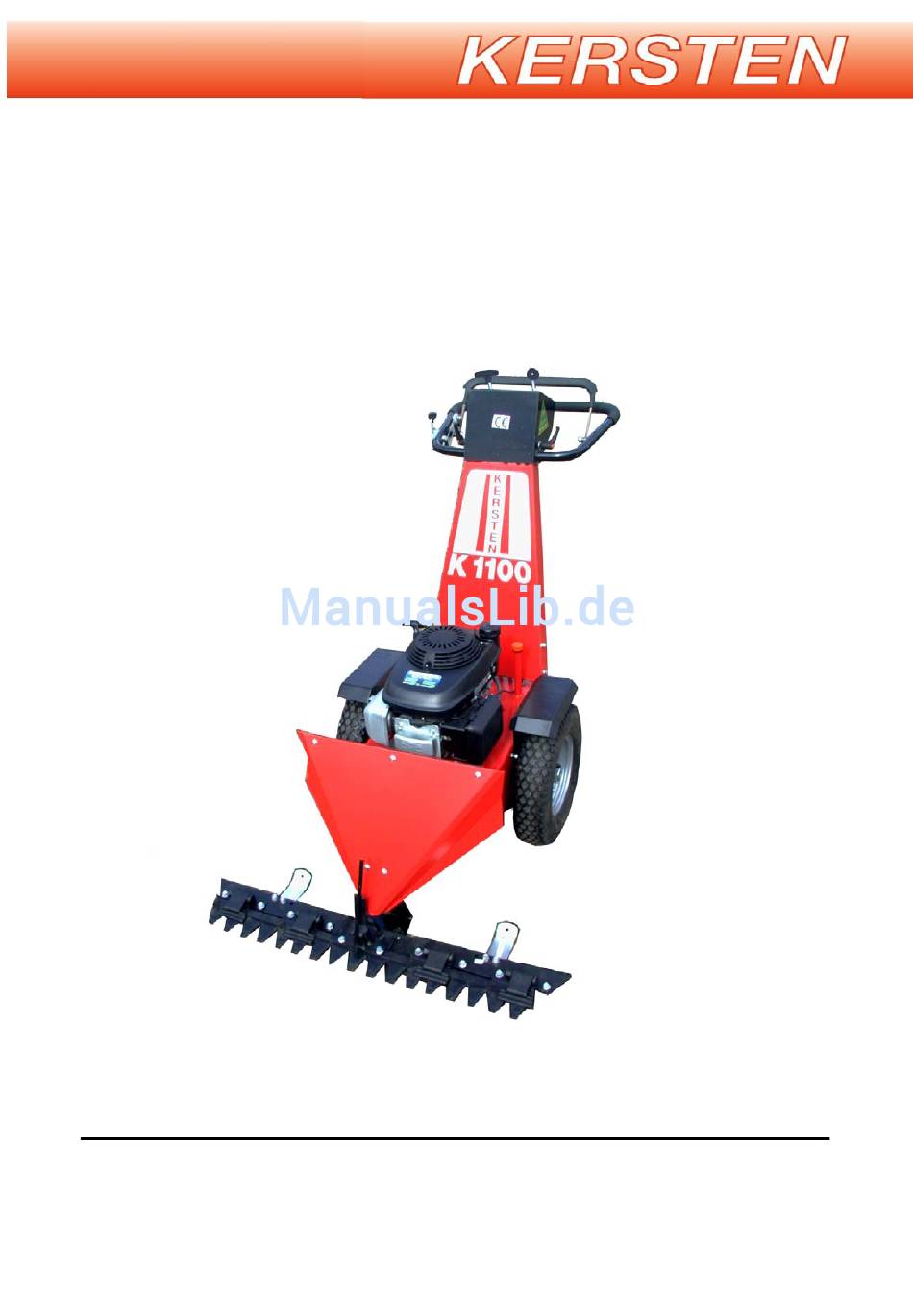

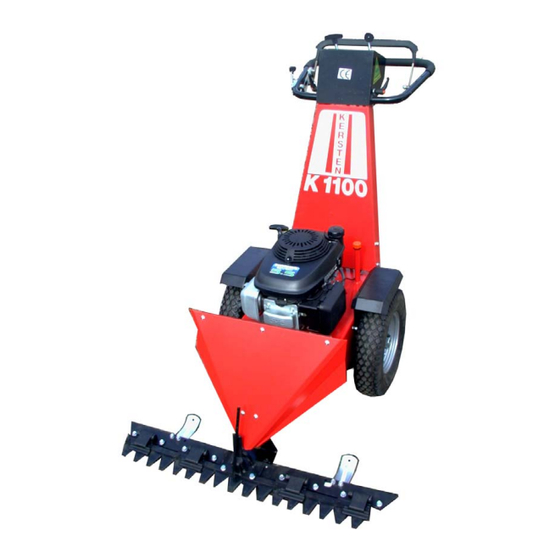

- Seite 1 – – Stand: 11/2005 Kersten Maschinenvertriebs GmbH Tel.: 02851 / 9234 – 0 D - 46459 Rees, Empeler Straße 93-95 Fax: 02851 / 9234 – 44 www.kersten-maschinen.de...
- Seite 2 KERSTEN K – Line 1100...
-
Seite 3: Inhaltsverzeichnis
. 14 ARTUNG NACH ETRIEBSSTUNDEN ODER LÄNGERER TILLSTANDSZEIT ....................15 INBAU DER EHRWALZE ENTSORGUNG........................16 GARANTIE......................... 16 TECHNISCHE DATEN ....................17 ......................... 17 RUNDGERÄT ......................17 EHRMASCHINE ..................... 17 UBEHÖR EHRMASCHINE KONFORMITÄTSERKLÄRUNG................... 18 ERSATZTEILLISTE ..................... 19 K – Line 1100 KERSTEN... -
Seite 4: Über Diese Betriebsanleitung
Text Die Maschine oder das Anbaugerät unterliegt dem technischen Fortschritt. Alle Informationen, Abbildungen und technischen Angaben entsprechen dem neuesten Stand zum Zeitpunkt der Veröffentlichung. Änderungen im Sinne des technischen Fortschritts sind dem Hersteller jederzeit vorbehalten. KERSTEN K – Line 1100... -
Seite 5: Sicherheitstechnische Hinweise
Beim Starten des Motors müssen alle Antriebe ausgeschaltet sein! ● Während der Fahrt den Bedienungsplatz am Führungsholm niemals verlassen ! ● Bedienungsholme nie während der Fahrt verstellen – Unfallgefahr ! ● Bei Funktionsstörungen das Gerät sofort anhalten und Störung umgehend beseitigen lassen! K – Line 1100 KERSTEN... -
Seite 6: Verlassen Der Maschine
Schutzhandschuhe benutzen ! Schraubbewegungen nie in Richtung von Schneidkanten ausführen ! ● Bei Ausführung von elektrischen Schweißarbeiten an der Zugmaschine und am angebauten Gerät, Kabel am Generator und an der Batterie abklemmen ! ● Nur Orginalersatzteile des Herstellers verwenden ! KERSTEN K – Line 1100... -
Seite 7: Verschiedenes
Bei Zuwiderhandlung erlischt der Anspruch auf Garantieleistung !!! Verwendete Piktogramme Erklärung der verwendeten Piktogramme: Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten. Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Zündkerzenstecker ziehen. Hinweise im technischen Handbuch beachten Schmierstelle K – Line 1100 KERSTEN... -
Seite 8: Montage
● Nun die beiden Hydraulik- schläuche einstecken. ● Für den Abbau die Schritte in umgekehrter Reihenfolge vornehmen. Beim Abbau der Anbaugeräte die Hydraulikverschlüsse auf Umlauf stecken, um die Hydraulikverschlüsse vor Verschmutzung zu schützen (siehe Foto). KERSTEN K – Line 1100... -
Seite 9: Chmutzsammelbehälter
Anhand der Drehgriffe an den beiden Führungsschienen den Sammelbehälter auf einen gleichmäßigen Bodenabstand von 4 cm bringen – dabei Skaleneinteilung beachten! Je nach Abnutzung der Kehrwalze später immer wieder nachregulieren. Achtung : Kehrmaschine niemals mit Behälter ausheben!!! Skizze 1 - ohne Maßstab : K – Line 1100 KERSTEN... -
Seite 10: Montage Seitenbesen
Zum Abbau bei „D“ die Schraube, Federring und Scheibe herausdrehen und den Seitenbesenarm komplett nach vorne schieben. Den Keilriemen seitlich neben der Riemenscheibe herausführen. Zur Montage Den Keilriemen erst wieder auflegen, den Seitenbesenarm bei „D“ anschrauben. KERSTEN K – Line 1100... -
Seite 11: Montage Wassersprengeinrichtung
Für den Wasserfasshalter müssen, laut Skizze, an der rechten Seite des Führungsholmes zwei Löcher von 6,5 mm gebohrt werden. Mit zwei Schrauben M6 x 20 mm, 2 Karosseriescheibe und zwei Stoppmuttern wird der Wasserfasshalter angeschraubt. K – Line 1100 KERSTEN... -
Seite 12: Bedienung
Einschalten der Frontkehrmaschine, indem der Schalthebel „PTO“ auf Position „EIN“ steht, die Drehzahl der Kehrwalze wird durch die Motordrehzahl (Gashebel) reguliert. Abbau der Kehrmaschine: Beim Abhängen der Anbaugeräte die Hydraulikverschlüsse auf Umlauf stecken, um die Hydraulikverschlüsse vor Verschmutzung zuschützen. KERSTEN K – Line 1100... -
Seite 13: Instellung Instellung
Dazu wird die Höhe des Laufrades durch den Drehgriff auf dem Rundbesen eingestellt. Die seitliche Neigung kann über die Einstellschraube an der Befestigungsplatte des Rundbesens erreicht werden. Ein Drehrichtungswechsel, nach links oder rechts ist durch das Umschaltventil (Sonderaustattung) möglich. Optional gibt es einen Spritzschutz/Schwadformer. K – Line 1100 KERSTEN... -
Seite 14: Instandhaltung
● Seitenbesen: Nur im ausgehobenem Zustand lagern Wartung nach 20 bzw. 100 Betriebsstunden oder längerer Stillstandszeit In regelmäßigem Abstand sowie immer zu Saisonbeginn und –ende müssen die beweglichen Teile des Gerätes gefettet oder geölt werden. KERSTEN K – Line 1100... -
Seite 15: Einbau Der Kehrwalze
Maschine stecken – so dass die runde Aushöhlung von 145 mm nach rechts zum Hydraulikmotor zeigt – siehe Skizze. Dann das Antriebsrohr in umgekehrter Reihenfolge wieder mit dem Lager und der Spannstange montieren 145 mm K – Line 1100 KERSTEN... -
Seite 16: Entsorgung
Stadt oder des Landes entsorgt werden. Je nach Material führen Sie die Teile dem Restmüll, dem Sondermüll oder dem Recycling zu. Die Firma Kersten Maschinenvertriebs GmbH übernimmt keine Entsorgung. Garantie Dem Gerät ist eine Garantiekarte beigelegt. Auf dieser Garantiekarte sind unsere Garantiebedingungen aufgeführt. -
Seite 17: Technische Daten
Antrieb, Arbeitsbreite 75 cm oder 90 cm, Kehrwalzen-Durchmesser 320 mm, Kombikehrwalze mit Poly-Drall-Besatz fünfreihig = Standardkehrwalze. Zubehör Kehrmaschine Abstellstützen, Gummispritzlappen, Wassersprengeinrichtung, Schmutzsammelbehälter, Anbau-Seitenbesen 40 cm Ø , Schmutzkehrwalze Poly-Voll-Besatz, Schmutzkehrwalze gemischt Poly/Welldraht, Schneekehrwalze Poly-Drall, 4-reihig. - Technische Änderungen vorbehalten! - K – Line 1100 KERSTEN... -
Seite 18: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Konformitätserklärung des Herstellers (Artikel 8 der Richtlinie 98/37/EG) Wir, Kersten Maschinenvertriebs GmbH Empeler Straße 93-95 D - 46459 R e e s erklären, dass die Maschine. Handgeführte Frontkehrmaschine mit Verbrennungsmotor Fabrikmarke: Kersten Maschinentyp: K – Line 1100 mit folgenden EG-Richtlinien übereinstimmt:... -
Seite 19: Ersatzteilliste
75 cm + 90 cm, Ø 320 mm Zubehör Kehrmaschine Seitenbesen zur Kehrmaschine Kehrwalzen Wassersprengeinrichtung Kommunikation Ersatzteile: Kersten Maschinenvertriebs GmbH Tel.: 02851 / 9234 19 D - 46459 Rees, Empeler Straße 93-95 Fax: 02851 / 9234 24 www.kersten-maschinen.de ersatzteile@kersten-maschinen.de K – Line 1100... - Seite 20 1.Hydraulik Stand: 11.05 KERSTEN K – Line 1100...
- Seite 21 Karosseriescheibe 930 900 460 Leckölleitung 909 200 021 Zugfeder 932 131 323 Hydraulikstecker 901 006 020 Schraube 712 000 102 Hydraulikschlauch 712 930 002 Hydr. Schlauch 937 110 201 Dichtring 712 930 002 Hydr. Schlauch K – Line 1100 KERSTEN...
- Seite 22 2. Fahrantrieb Stand: 11.05 KERSTEN K – Line 1100...
- Seite 23 924 200 205 Lagerschale 950 900 003 Aufkleber Betriebsanl. 924 100 205 Radlager 901 008 040 Schraube 820 000 070 Lagerbuchse 32/25/3 920 017 006 Ölfilterhalter 90° 905 320 010 Distanzscheibe 32/20/1 901 108 045 Schraube K – Line 1100 KERSTEN...
- Seite 24 Kehrvorsatz: 75 cm und 90 cm Arbeitsbreite, 32 cm Ø Stand: 04.06 Bestellnum. Bezeichnung Bestellnum. Bezeichnung 712 090 000 Grundgehäuse 90 cm 712 000 103 Hydraulikleitung 712 075 000 Grundgehäuse 75 cm 931 071 238 Hydr. Verschraubung 712 000 100 Zwischenrahmen 935 111 032 Hydromotor...
- Seite 25 Zubehör zum Kehrvorsatz: Arbeitsbreite 75 cm und 90 cm, Walzendurchmesser 32 cm Stand: 01.06 Bestellnum. Bezeichnung Bestellnum. Bezeichnung 926 301 076 Laufrolle 712 075 094 Spritzlappen 0,75 m 901 008 016 Schraube 712 090 094 Spritzlappen 0,90 m 905 008 000 Federring 712 075 095 Tragebügel 0,75 m...
- Seite 26 Seitenbesen 40 cm Ø, für Kehrwalzendurchmesser 32cm-37cm oder 45cm Stand:01.06 Bestellnum. Bezeichnung Bestellnum. Anz Bezeichnung 1 105 000 120 Antriebs- 21 905 110 000 Unterlegscheibe Riemenscheibe 22 900 010 002 Stoppmutter 2 905 010 000 Federring 23 907 155 000 Klappstecker 3 105 000 121 Anbauplatte...
-
Seite 27: Schmutzkehrwalze - Gemischt
FKM 0750 in 75 cm 075 010 032 zu FKM 0900 in 90 cm 090 010 032 Schneekehrwalze mit 4-reihigem Poly-Drall-Besatz zu FKM 0750 in 75 cm 075 008 032 zu FKM 0900 in 90 cm 090 008 032 K – Line 1100 KERSTEN... - Seite 28 Wassersprengeinrichtung zur Kehrmaschine Bestell-Nr. Anz. Bezeichnung Bestell-Nr. Anz. Bezeichnung 1-10 961 050 229 Wasserfass, 5 Liter kompl 908 300 138 3,5 Rohrschelle 961 711 120 Behälter mit Fußring 961 040 026 2,2 Kupplung, Muffe 961 726 118 Manometer mit Schraube 961 030 017 2,2 Kupplung, Stecker 961 538 660...
