oder wahlweise mit 5,5 PS B&S-Motor mit Elektro-Start
mit Front-Kehrmaschine 75 + 90cm breit
Kersten Maschinen – Vertriebs GmbH
D - 46459 Rees, Empeler Straße 93-95

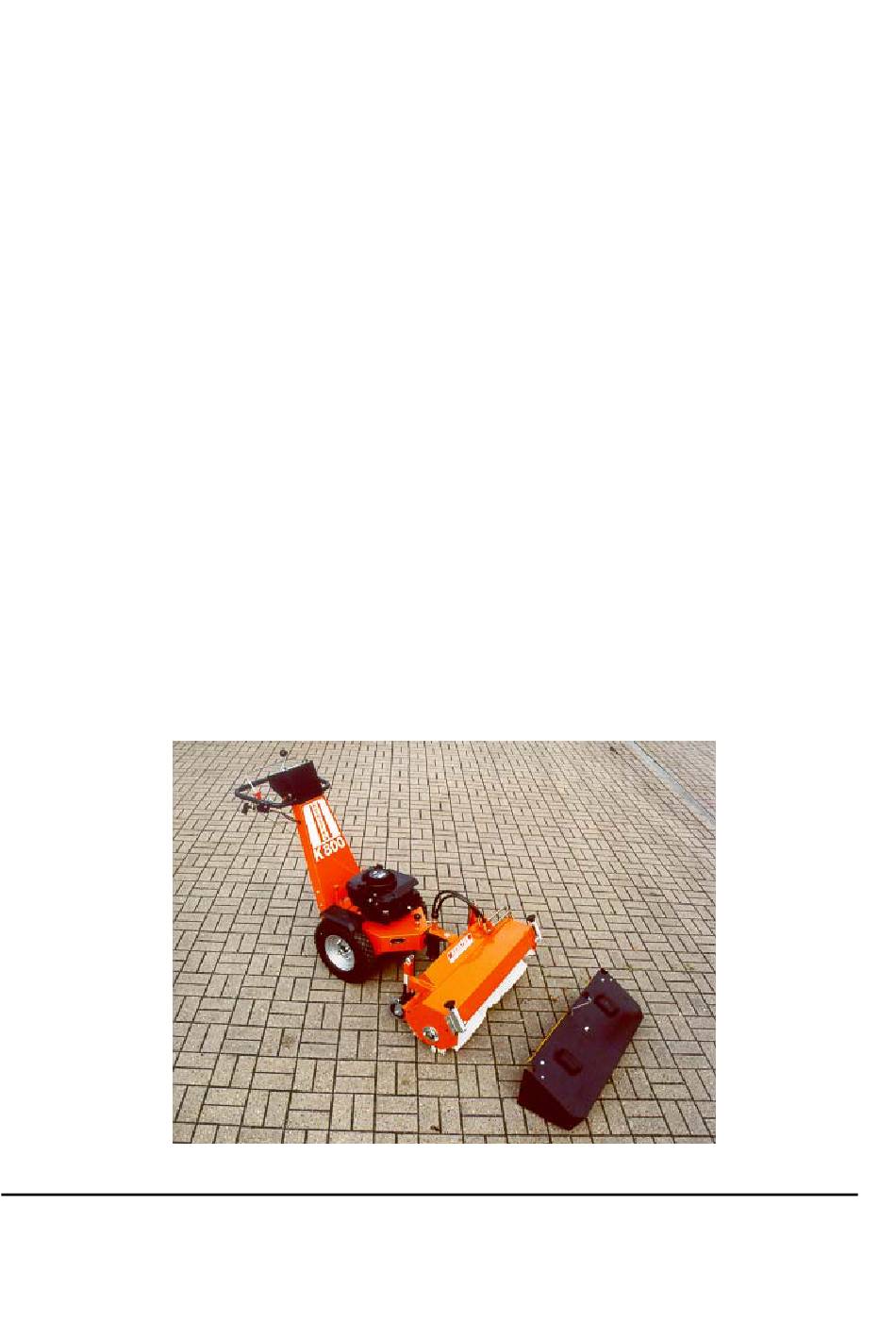

Bedienungs-Anleitung
sowie Ersatzteil-Liste
K 1100
Grundgerät mit 5,5 PS Honda-Viertakt-Motor
Schneeräumschild 85 cm breit
Schleuderstreuer
Wildkrautbürste
Rundbesen
zu
u.a. Zubehör
Tel.: 02851 / 9234 – 0
Fax : 02851 / 9234 - 44
Stand :
11/2002
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kersten K 1100
Inhaltszusammenfassung für Kersten K 1100
- Seite 1 Front-Kehrmaschine 75 + 90cm breit Schneeräumschild 85 cm breit Schleuderstreuer Wildkrautbürste Rundbesen u.a. Zubehör Stand : 11/2002 Kersten Maschinen – Vertriebs GmbH Tel.: 02851 / 9234 – 0 D - 46459 Rees, Empeler Straße 93-95 Fax : 02851 / 9234 - 44...
-
Seite 2: Konformitätserklärung
Kersten Maschinen-Vertriebs GmbH Empeler Straße 93-95 D - 46459 R e e s erklären in alleiniger Verantwortung, daß das Produkt Maschinen-Typ : K 1100 oder K 1100 E (=mit E-Start) Bezeichnung : selbstfahrende Kehrmaschine Maschinen-Nr. : Maschinen-Typ : FKM 0750 H oder FKM 0900 H... -
Seite 3: Technische Daten
Technische Daten : Motor : Honda-Viertakt-Motor 4kW (5,5 PS) superleise, Normalbenzin, bleifrei oder B&S-Motor 4kW (5,5PS) mit Elektro-Start als Sonderbestellung = K 1100 E Fahrantrieb : Hydrostatischer Fahrantrieb Fahrgeschwindigkeiten : vorwärts und rückwärts 0 bis 4 km/h Bereifung : Standart-Bereifung : 4.00-8 Blockprofil Sonderausstattung : 4.00-8 Stollenprofil... -
Seite 4: Bedienungshinweise
Beim Abhängen der FKM Hydraulikverschlüsse vor Verschmutzung schützen bzw. die Schnellwechselmuffen und –stecker verbinden. Schaltgehäuse – Draufsicht : Schalthebel Schalthebel Bowdenzug zum Klemmhebel für Fahren Kehren Absperrventil stufenlose Höhenverstellung des Handholms Gaszug zum Antriebsmotor K 1100 Gashebel Elektro-Start Zündschlüssel Fahrhebel Handholm... -
Seite 5: Baugruppe: Hydraulik
Ersatzteilliste K 1100 Baugruppe: Hydraulik Pos. Art.-Nr. Bezeichnung Menge Pos. Art.-Nr. Bezeichnung Menge 936 208 798 Regelventil 931 091 200 Hydr. Verschraubung 941 230 328 Regelknopf= Sonderausst. 931 181 200 Schott-Verschraubung 1 o. 2 712 936 000 Hebel 932 261 223 Schneewechselmuffe 0 o. - Seite 6 Ersatzteilliste K 1100 Baugruppe: Fahrantrieb mit Honda-Motor 5,5 PS Bowdenzugrolle (59) ab Maschinen-Nr. 19076 Pos. Art.-Nr. Bezeichnung Menge 924 200 204 Lagerschale 204 924 100 204 Radlager 204 710 000 007 Radnabe 705 282 001 Scheibe 710 000 008 Radnabenmitnehmer...
- Seite 7 Ersatzteilliste K 1100 Baugruppe : Fahrantrieb mit B&S-Motor und E-Start Pos. Art.-Nr. Bezeichnung Menge Pos. Art.-Nr. Bezeichnung Menge 708 000 001 Grundgehäuse 926 130 408 Rasenreifen 920 001 055 B&S-Motor 5,5PS+E 23-35 s.Seite 12 ! =Radachse, komplett 901 008 065...
- Seite 8 Ersatzteilliste K 1100 Baugruppe : Schleuderstreuer Art.-Nr. Bezeichnung Menge Pos. Art.-Nr. Bezeichnung Menge 950 040 300 Rahmen 901 010 016 Schraube 943 160 403 Verschlußkappe 950 040 308 Trichter V 70 943 140 202 Verschlußkappe 950 040 334 Rührfinger m. Mischstab...
- Seite 9 Ersatzteilliste K 1100 Baugruppe : Schneeräumschild, starr : Pos. Art.-Nr. Bezeichnung Menge 1 800 085 090 Schneeräumschild 85 cm 800 100 090= Schneeschild 100cm 2 800 085 106 Gummileiste 85 cm 800 100 106= Gummileiste 100cm 3 800 085 105 Befestigungsschiene 85 cm 800 100 105= Bef.schiene 100cm...
- Seite 10 Ersatzteilliste K1100 Baugruppe: Rundbesen-Vorsatz Laufrad = Ausführung ab Maschinen- Nr.26050 Pos. Art.-Nr. Bezeichnung Menge Pos. Art.-Nr. Bezeichnung Menge 710 000 100 Vorbaugehäuse 901 012 170 Schraube 100 000 490 Spindel 905 112 000 Scheibe 700 000 085 Drehgriff 926 300 555 Laufrad, außen 901 005 020 Schraube...
- Seite 11 Ersatzteil-Liste K1100 Baugruppe : Sonderzubehör a) Umschaltventil b) Schwadformer Nr. Bestell-Nr. Anzahl Bezeichnung Nr. Bestell-Nr. Anzahl Bezeichnung 1 710 001 100 Vorbaugehäuse mit 932 131 323 Hydraulikstecker Zusatzbohrungen 932 231 223 Hydraulikmuffe 2 936 208 799 Umschaltventil 710 000 141 Haltearm Schwader 3 710 000 140 Schalthebel...
- Seite 12 Ersatzteilliste Anbaugerät : Doppelmesserbalken Aufnahme Nr. Bestell-Nr. Bezeichnung Anz. Nr. Bestell-Nr. Bezeichnung Anz. 950 097 020 Schutzhaube 950 098 003 Welle mit Buchse 950 098 001 Aufnahmebügel 950 097 028 Sonderschraube 10x32 903 605 020 Rundkopfschr.m.Schlitz 950 097 029 Sonderschraube 10x20 905 105 000 Unterleg-Scheibe 935 111 012 Hydromotor 900 005 002 Stop-Mutter...
- Seite 13 Ersatzteilliste Anbaugerät : Doppelmesserbalken Mähbalken Nr. Bestell-Nr. Bezeichnung Anz. Nr. Bestell-Nr. Bezeichnung Anz. 1-9 950 097 100 Mähmesser aus 1-9 950 097 013 Gleitkufe 912 205 012 Senkniet 905 008 000 Federring A8 912 205 020 Senkniet 950 097 014 Flanschschraube M8x10 950 097 001 Messerklinge 901 008 012 Schraube 950 097 002 Doppelklinge...
- Seite 14 Ersatzteilliste Sonderausstattung : Tot-Mann-Bügel (z.B. bei Doppelmesserbalken) Schaltgehäuse in Draufsicht Nr. Bestell-Nr. Bezeichnung Anz. Nr. Bestell-Nr. Bezeichnung Anz. 712 000 003 Handholm, rechts 901 006 030 Schraube 712 000 100 Handholm, links 905 106 000 Unterleg-Scheibe 902 306 016 Madenschraube 900 006 002 Stop-Mutter 720 000 414 Schrumpfschlauch 720 000 009 Bowdenzug-Rolle...
