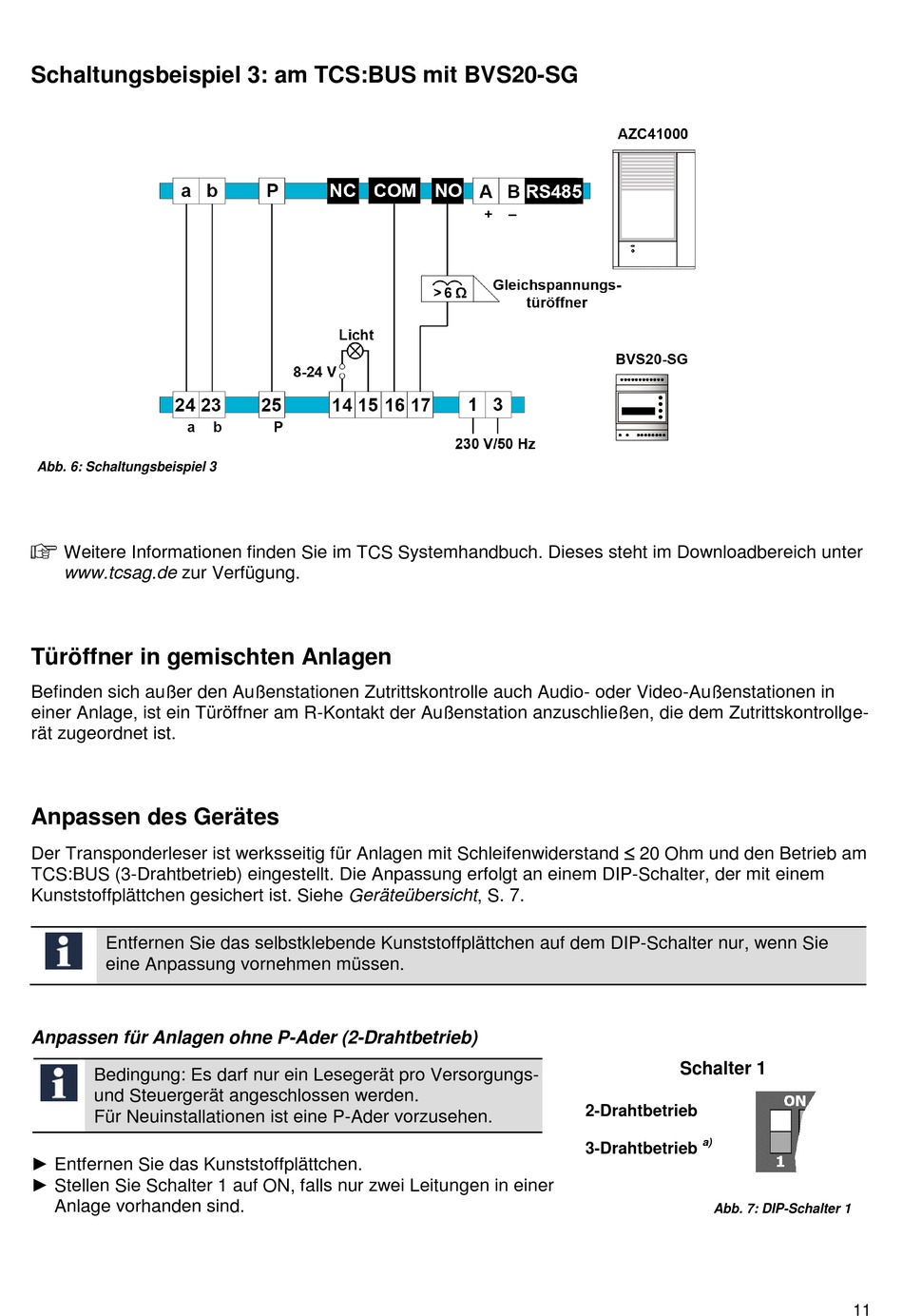

Schaltungsbeispiel 3: am TCS:BUS mit BVS20-SG
Abb. 6: Schaltungsbeispiel 3
Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter
www.tcsag.de zur Verfügung.
Türöffner in gemischten Anlagen
Befinden sich außer den Außenstationen Zutrittskontrolle auch Audio- oder Video-Außenstationen in
einer Anlage, ist ein Türöffner am R-Kontakt der Außenstation anzuschließen, die dem Zutrittskontrollge-
rät zugeordnet ist.
Anpassen des Gerätes
Der Transponderleser ist werksseitig für Anlagen mit Schleifenwiderstand 20 Ohm und den Betrieb am
TCS:BUS (3-Drahtbetrieb) eingestellt. Die Anpassung erfolgt an einem DIP-Schalter, der mit einem
Kunststoffplättchen gesichert ist. Siehe Geräteübersicht, S. 7.
Entfernen Sie das selbstklebende Kunststoffplättchen auf dem DIP-Schalter nur, wenn Sie
eine Anpassung vornehmen müssen.
Anpassen für Anlagen ohne P-Ader (2-Drahtbetrieb)
Bedingung: Es darf nur ein Lesegerät pro Versorgungs-
und Steuergerät angeschlossen werden.
Für Neuinstallationen ist eine P-Ader vorzusehen.
► Entfernen Sie das Kunststoffplättchen.
► Stellen Sie Schalter 1 auf ON, falls nur zwei Leitungen in einer
Anlage vorhanden sind.
Schalter 1
2-Drahtbetrieb
a)
3-Drahtbetrieb
Abb. 7: DIP-Schalter 1
11
