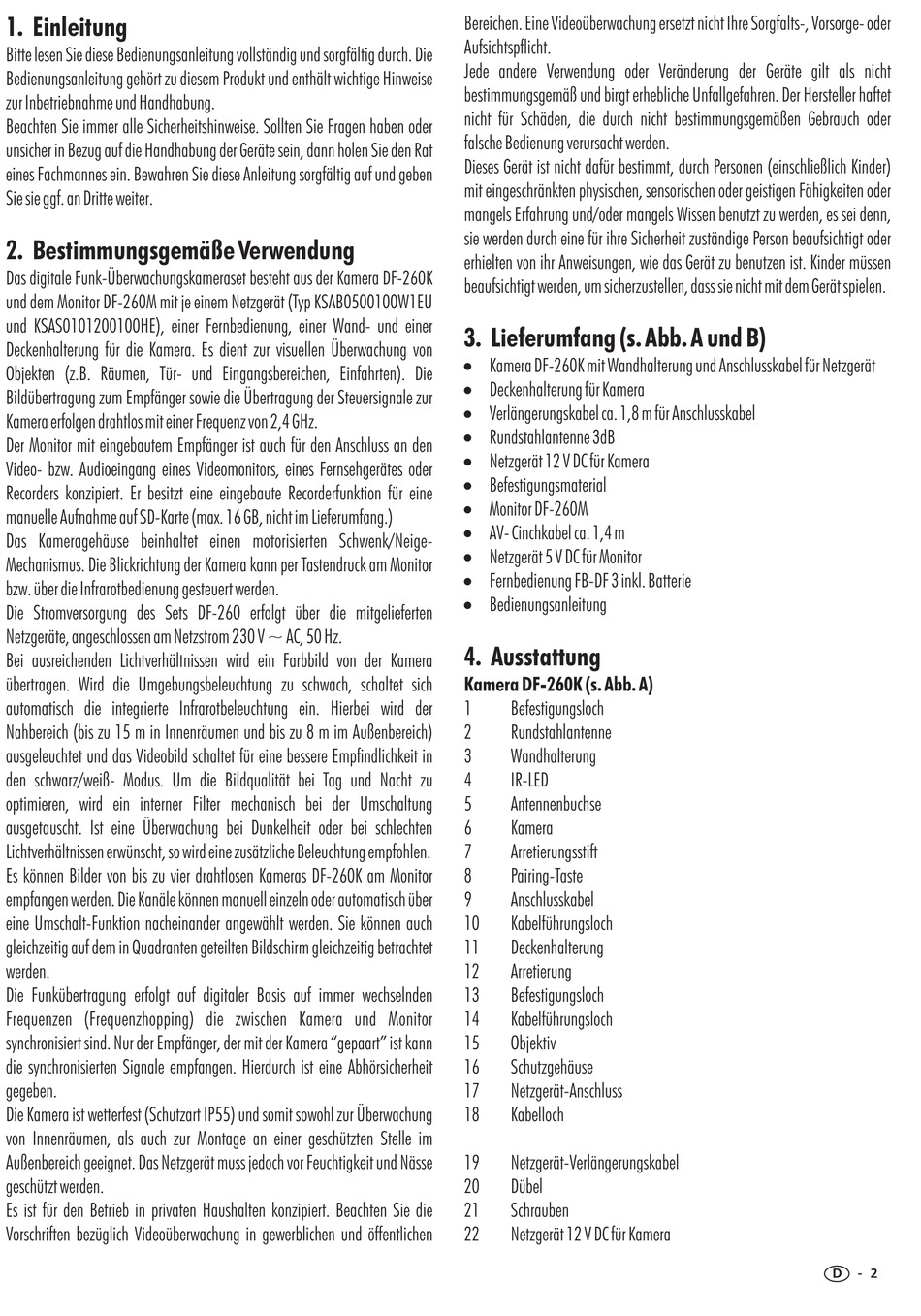

1. Einleitung
Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Die
Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder
unsicher in Bezug auf die Handhabung der Geräte sein, dann holen Sie den Rat
eines Fachmannes ein. Bewahren Sie diese Anleitung sorgfältig auf und geben
Sie sie ggf. an Dritte weiter.
2. Bestimmungsgemäße Verwendung
Das digitale Funk-Überwachungskameraset besteht aus der Kamera DF-260K
und dem Monitor DF-260M mit je einem Netzgerät (Typ KSAB0500100W1EU
und KSAS0101200100HE), einer Fernbedienung, einer Wand- und einer
Deckenhalterung für die Kamera. Es dient zur visuellen Überwachung von
Objekten (z.B. Räumen, Tür- und Eingangsbereichen, Einfahrten). Die
Bildübertragung zum Empfänger sowie die Übertragung der Steuersignale zur
Kamera erfolgen drahtlos mit einer Frequenz von 2,4 GHz.
Der Monitor mit eingebautem Empfänger ist auch für den Anschluss an den
Video- bzw. Audioeingang eines Videomonitors, eines Fernsehgerätes oder
Recorders konzipiert. Er besitzt eine eingebaute Recorderfunktion für eine
manuelle Aufnahme auf SD-Karte (max. 16 GB, nicht im Lieferumfang.)
Das Kameragehäuse beinhaltet einen motorisierten Schwenk/Neige-
Mechanismus. Die Blickrichtung der Kamera kann per Tastendruck am Monitor
bzw. über die Infrarotbedienung gesteuert werden.
Die Stromversorgung des Sets DF-260 erfolgt über die mitgelieferten
Netzgeräte, angeschlossen am Netzstrom 230 V ~ AC, 50 Hz.
Bei ausreichenden Lichtverhältnissen wird ein Farbbild von der Kamera
übertragen. Wird die Umgebungsbeleuchtung zu schwach, schaltet sich
automatisch die integrierte Infrarotbeleuchtung ein. Hierbei wird der
Nahbereich (bis zu 15 m in Innenräumen und bis zu 8 m im Außenbereich)
ausgeleuchtet und das Videobild schaltet für eine bessere Empfindlichkeit in
den schwarz/weiß- Modus. Um die Bildqualität bei Tag und Nacht zu
optimieren, wird ein interner Filter mechanisch bei der Umschaltung
ausgetauscht. Ist eine Überwachung bei Dunkelheit oder bei schlechten
Lichtverhältnissen erwünscht, so wird eine zusätzliche Beleuchtung empfohlen.
Es können Bilder von bis zu vier drahtlosen Kameras DF-260K am Monitor
empfangen werden. Die Kanäle können manuell einzeln oder automatisch über
eine Umschalt-Funktion nacheinander angewählt werden. Sie können auch
gleichzeitig auf dem in Quadranten geteilten Bildschirm gleichzeitig betrachtet
werden.
Die Funkübertragung erfolgt auf digitaler Basis auf immer wechselnden
Frequenzen (Frequenzhopping) die zwischen Kamera und Monitor
synchronisiert sind. Nur der Empfänger, der mit der Kamera "gepaart" ist kann
die synchronisierten Signale empfangen. Hierdurch ist eine Abhörsicherheit
gegeben.
Die Kamera ist wetterfest (Schutzart IP55) und somit sowohl zur Überwachung
von Innenräumen, als auch zur Montage an einer geschützten Stelle im
Außenbereich geeignet. Das Netzgerät muss jedoch vor Feuchtigkeit und Nässe
geschützt werden.
Es ist für den Betrieb in privaten Haushalten konzipiert. Beachten Sie die
Vorschriften bezüglich Videoüberwachung in gewerblichen und öffentlichen
Bereichen. Eine Videoüberwachung ersetzt nicht Ihre Sorgfalts-, Vorsorge- oder
Aufsichtspflicht.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller haftet
nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder
falsche Bedienung verursacht werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Lieferumfang (s. Abb. A und B)
!
Kamera DF-260K mit Wandhalterung und Anschlusskabel für Netzgerät
!
Deckenhalterung für Kamera
!
Verlängerungskabel ca. 1,8 m für Anschlusskabel
!
Rundstahlantenne 3dB
!
Netzgerät 12 V DC für Kamera
!
Befestigungsmaterial
!
Monitor DF-260M
!
AV- Cinchkabel ca. 1,4 m
!
Netzgerät 5 V DC für Monitor
!
Fernbedienung FB-DF 3 inkl. Batterie
!
Bedienungsanleitung
4. Ausstattung
Kamera DF-260K (s. Abb. A)
1
Befestigungsloch
2
Rundstahlantenne
3
Wandhalterung
4
IR-LED
5
Antennenbuchse
6
Kamera
7
Arretierungsstift
8
Pairing-Taste
9
Anschlusskabel
10
Kabelführungsloch
11
Deckenhalterung
12
Arretierung
13
Befestigungsloch
14
Kabelführungsloch
15
Objektiv
16
Schutzgehäuse
17
Netzgerät-Anschluss
18
Kabelloch
19
Netzgerät-Verlängerungskabel
20
Dübel
21
Schrauben
22
Netzgerät 12 V DC für Kamera
D
- 2
