1 Stativ für Messungen mit Kegel- Platte- Messsystemen
1. Kegel- Patte- Messeinrichtung in den Stativfuß einsetzen.
2. Stativarm nach oben schieben, R 180 einsetzen und Messkegel in die Aufnah-
me des R 180 einführen.
3. Sternschraube des Haltearms der Platte lösen und nach unten absenken.
4. R 180 vorsichtig bis auf die Halterung absenken. Es muss zwischen Kegel und
Platte noch ein kleiner Abstand sein. Ansonsten Halterung einstellen.
5. Mittels Feineinstellung Platte nach oben schieben und mit der Lehre prüfen,
dass der Abstand zwischen Kegelspitze und Platte 0,05 mm beträgt.

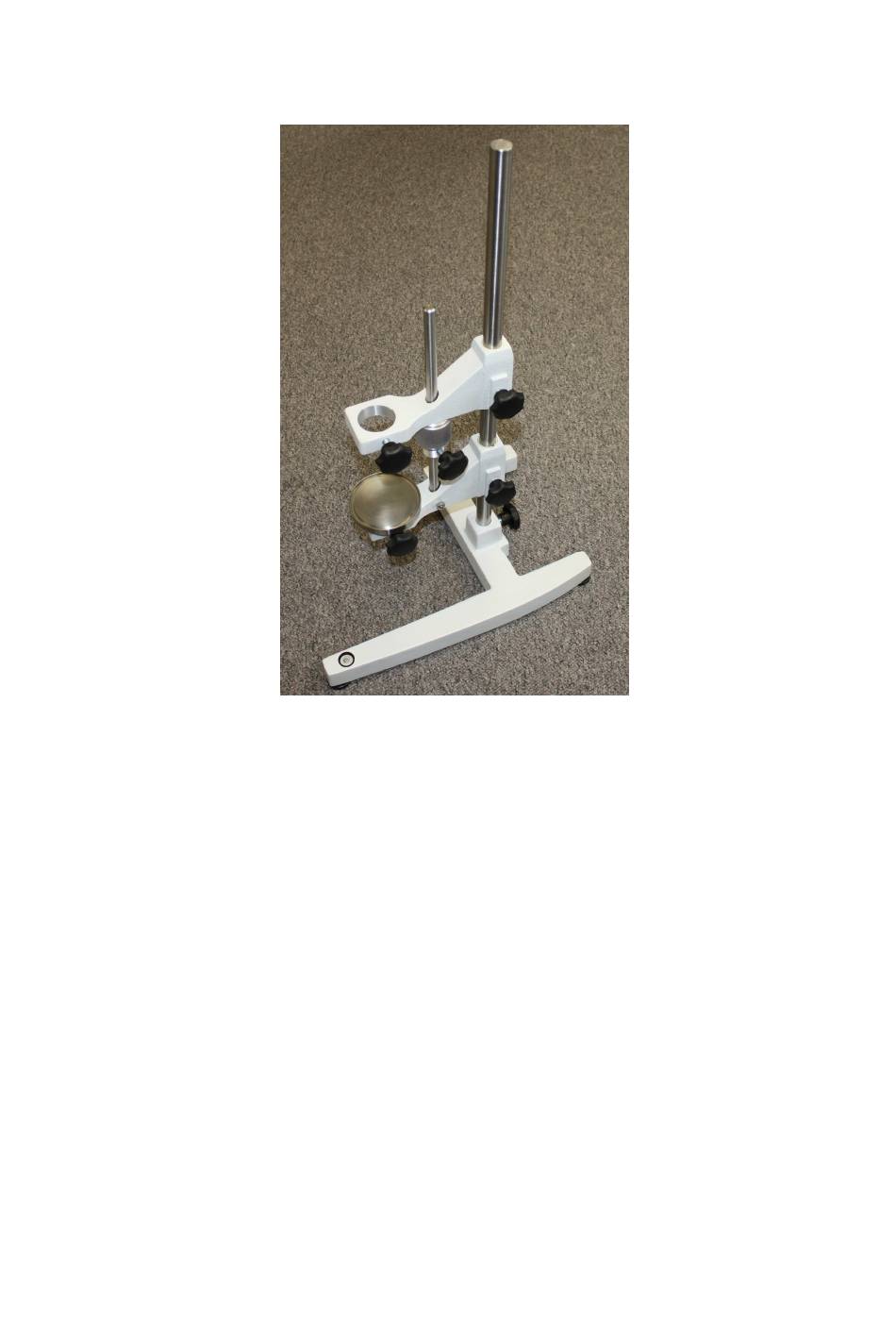

Abb. 1
