Montage

WCI-01

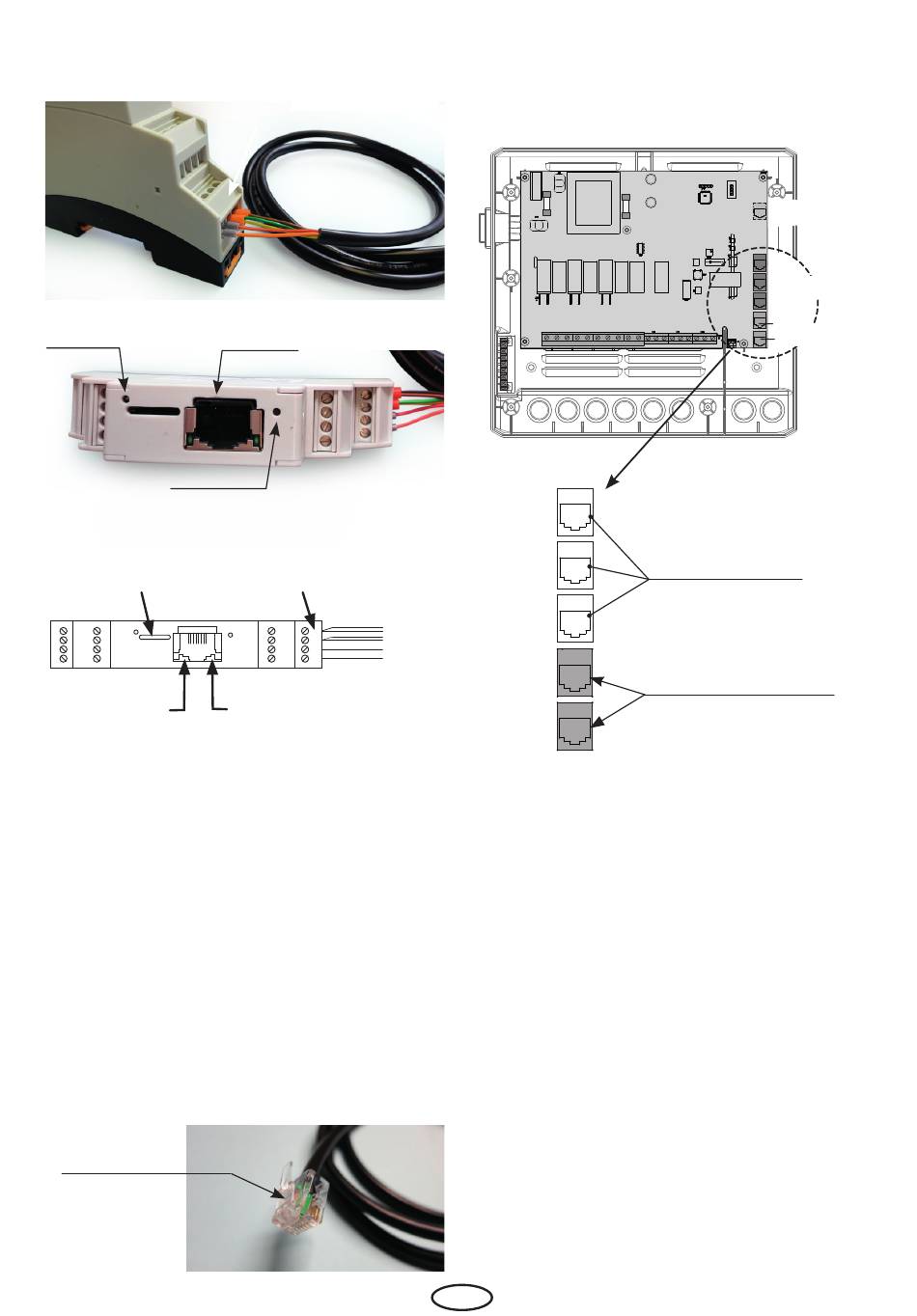

Abb. 1
RJ45 Buchse für die Verbindung
Pairing LED
zum Internet (z.B. Router/Modem)
WCI-01
Pairing Taste
hier Micro-SD-Karte
WCI-01
LED
Netzwerkaktivität
Das Modulgehäuse ist für die Montage auf ei-
ner Hutschiene konzipiert und kann entweder
neben dem Saunasteuergerät (empfohlen)
oder neben dem Internetzugangspunkt (Rou-
ter) montiert werden. Das Modul muss ggf.
durch Montage in einem geeigneten Gehäuse
vor Spritzwasser geschützt werden (IPx4, siehe
DIN EN 60335-2-53).
Vergewissern Sie sich das die Steuerung da-
bei nicht unter Strom steht!
Stecken Sie den Stecker der Saunabusleitung
in einen beliebigen freien Saunabus-Steckplatz
(RJ12) an irgend einem der Saunabus-Module
der Steuerung.
Saunabus
Stecker RJ 12
Abb. 4
Anschluss Saunabus
Leitung (vormontiert)
Abb. 2
hier Kabelanschluss
Saunabus
braun/schwarz
grün/gelb
rot
orange
LED
Verbindung zur Cloud
Abb. 3
Im Folgenden sind beispielhaft die beiden
möglichen Anschlüsse an einem Sauna Lastteil
dargestellt.
I
F2
II
Verbinden Sie als nächstes das WCI-01 über ein
handelsübliches Netzwerkkabel (Patch-Kabel)
RJ45 mit ihrem Internet-Router oder Modem.
Schalten sie nun die Steuerung an.
Nach max. 2 Minuten leuchtet die Cloud-Ver-
bindungs-LED dauerhaft. Das Modul ist nun
einsatzbereit.
D
JP5
}
F1
reserviert
}
Sensorbus
}
Saunabus
Steckplätze Sensorbus
nur für Fühler!
Steckplätze Saunabus
Modul-Verbindungsleitung
Abb. 5
Abb. 6
7
