Montageanleitung /
Assembly instruction
www.bachmann.com
Datum
Gezeichnet
22.02.2012
Drawn by
Kontrolliert /
03.04.2012
checked by
Freigabe /
13.04.2012
Approval
- © 2012 Printed by Bachmann GmbH & Co.KG, Ernsthaldenstraße 33 · D - 70565 Stuttgart · Germany
C

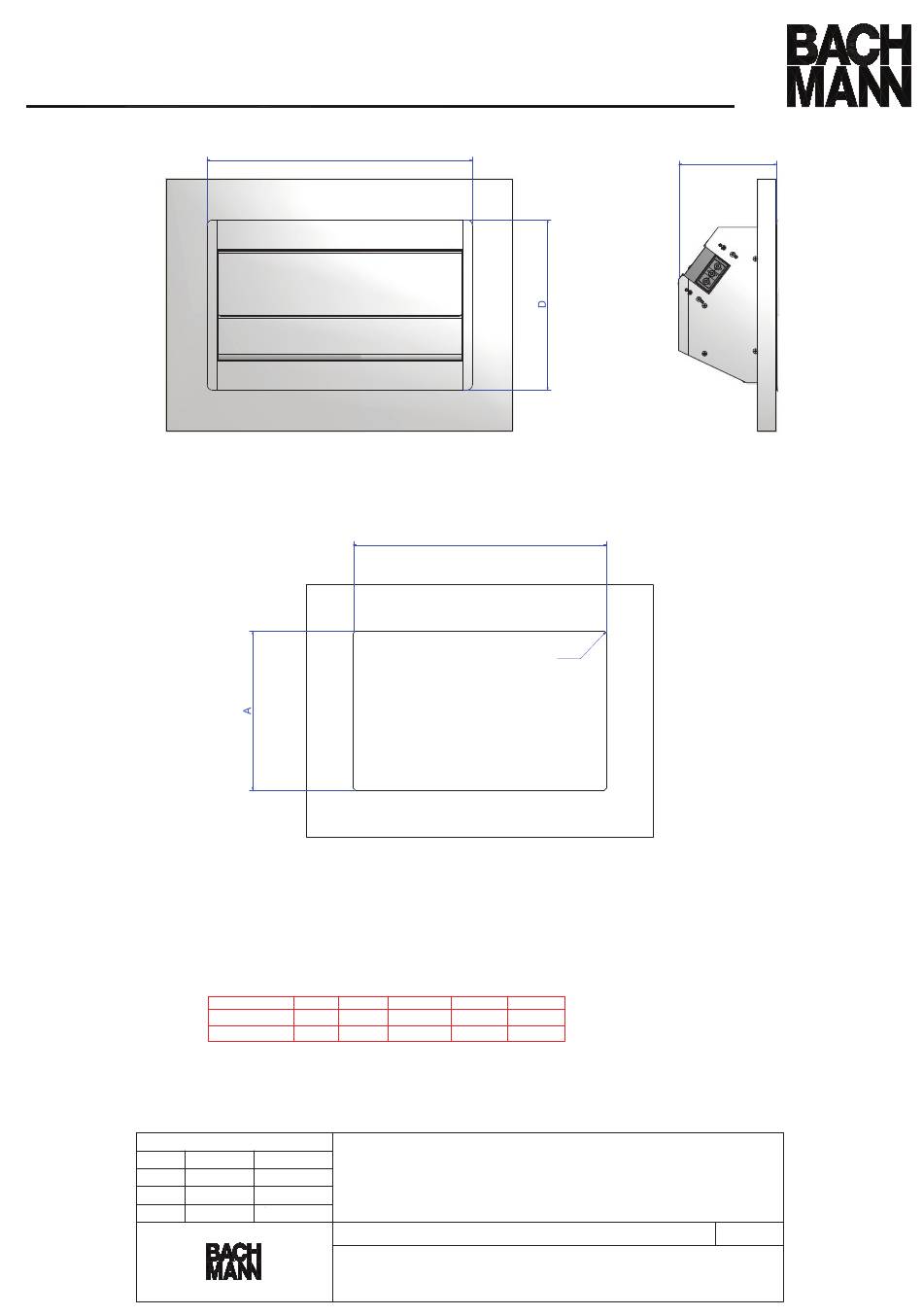

Tisch - Ausschnittmaße / Table cut - out dimensions
A
B
4 - fach / ways
170mm
271mm
8 - fach / ways
170mm
452mm
Achtung: Toleranz für alle A- / B- Maße = + 0,50mm
Attention: Tolerance from all A- / B- size = + 0,50mm
Produkt / Bezeichnung / Title:
Name
Tina Laible
Conference
Christian Heller
Jens Matheis
Zeichnungs Nr. / Drawing No:
Jede Form der unbefugten Nutzung, Veröffentlichung, des Kopierens oder der Offenlegung des
Inhalts ist nicht gestattet.
Any form of unauthorized use, publication, copying or disclosure of the content is prohibited
B
R2 (4x)
C
D
E
284,6mm
182,4mm
ca. 105mm
466,1mm
182,4mm
ca. 105mm
Einbaurahmen
B0570401BA67
E
Ausschnitt der Tischbündige
Version nach Produkt anpassen
Eckenradius 5mm
Adapt cut-off from
table to the product
if the surface is plane
to the table
radius 5mm
/
mounting Frame
Rev.: 01
