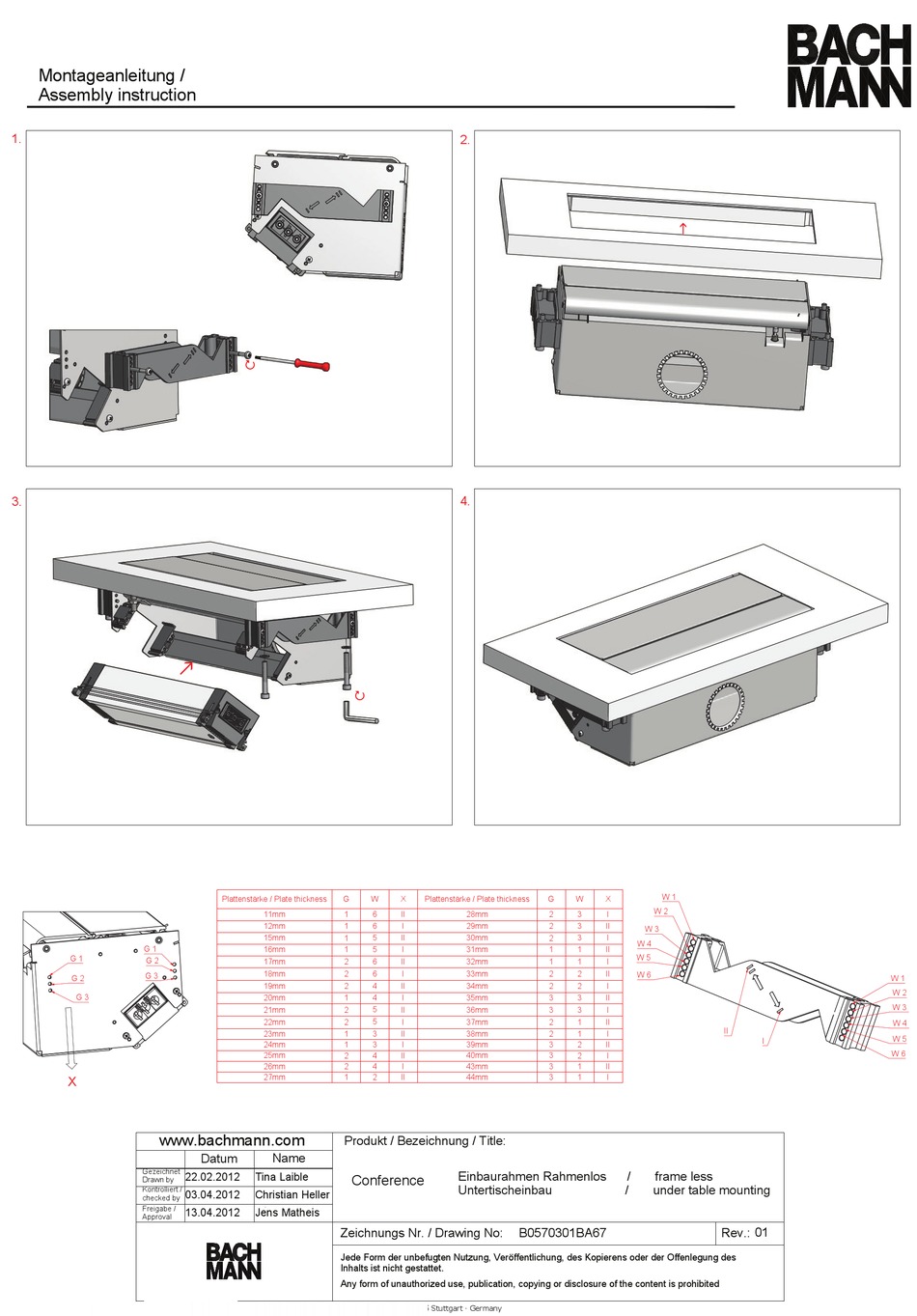

Bachmann Conference Montageanleitung

Montageanleitung /
Assembly instruction
1.
3.
k
G 1
G 1
G 2
G 3
G 2
G 3
X
www.bachmann.com
Gezeichnet
22.02.2012
Drawn by
Kontrolliert /
03.04.2012
checked by
Freigabe /
13.04.2012
Approval
- © 2012 Printed by Bachmann GmbH & Co.KG, Ernsthaldenstraße 33 · D - 70565 Stuttgart · Germany
P
P
Plattenstärke / Plate thickness G W
11mm 1 6
12mm 1 6
15mm 1 5
16mm 1 5
17mm 2 6
18mm 2 6
19mm 2 4
20mm 1 4
21mm 2 5
22mm 2 5
23mm 1 3
24mm 1 3
25mm 2 4
26mm 2 4
27mm 1 2
Produkt / Bezeichnung / Title:
Name
Datum
Tina Laible
Conference
Christian Heller
Jens Matheis
Zeichnungs Nr. / Drawing No:
Jede Form der unbefugten Nutzung, Veröffentlichung, des Kopierens oder der Offenlegung des
Inhalts ist nicht gestattet.
Any form of unauthorized use, publication, copying or disclosure of the content is prohibited
2.
4.
X Plattenstärke / Plate thickness G
II 28mm 2
I 29mm 2
II 30mm 2
I 31mm 1
II 32mm 1
I 33mm 2
II 34mm 2
I 35mm 3
II 36mm 3
I 37mm 2
II 38mm 2
I 39mm 3
II 40mm 3
I 43mm 3
II 44mm 3
Einbaurahmen Rahmenlos
Untertischeinbau
B0570301BA67
h
W 1
W X
W 2
3 I
3 II
W 3
3 I
W 4
1 II
W 5
1 I
2 II
W 6
2 I
3 II
3 I
1 II
II
1 I
2 II
2 I
1 II
1 I
/ frame less
/ under table mounting
Rev.: 01
W 1
W 2
W 3
W 4
W 5
I
W 6
