BEDIENUNGSANLEITUNG
CONFERENCE – NAME IST PROGRAMM
Sehr geehrter Kunde,
vielen Dank für den Erwerb unserer CONFERENCE-Einbaulösung für Büro- und Konferenzarbeitsplätze. CONFERENCE steht für die Synthese
aus moderner Kommunikationstechnik und zeitgemäßer, hochwertiger Tischmöbelgestaltung. Diese Einbaulösung ist als Einbaurahmen mit
auswechselbaren Steckdoseneinheiten erhältlich, welche einfach durch andere CONFERENCE-Steckdoseneinheiten ausgetauscht und der
geänderten Anforderung angepasst werden können. Dieses einzigartige Wechselprinzip der Steckdoseneinheit ermöglicht Ihnen den langfristigen
Einsatz Ihrer Investition. Nachfolgend möchten wir Ihnen die einfachen Montageschritte darstellen.
Ihre Bachmann GmbH & Co. KG

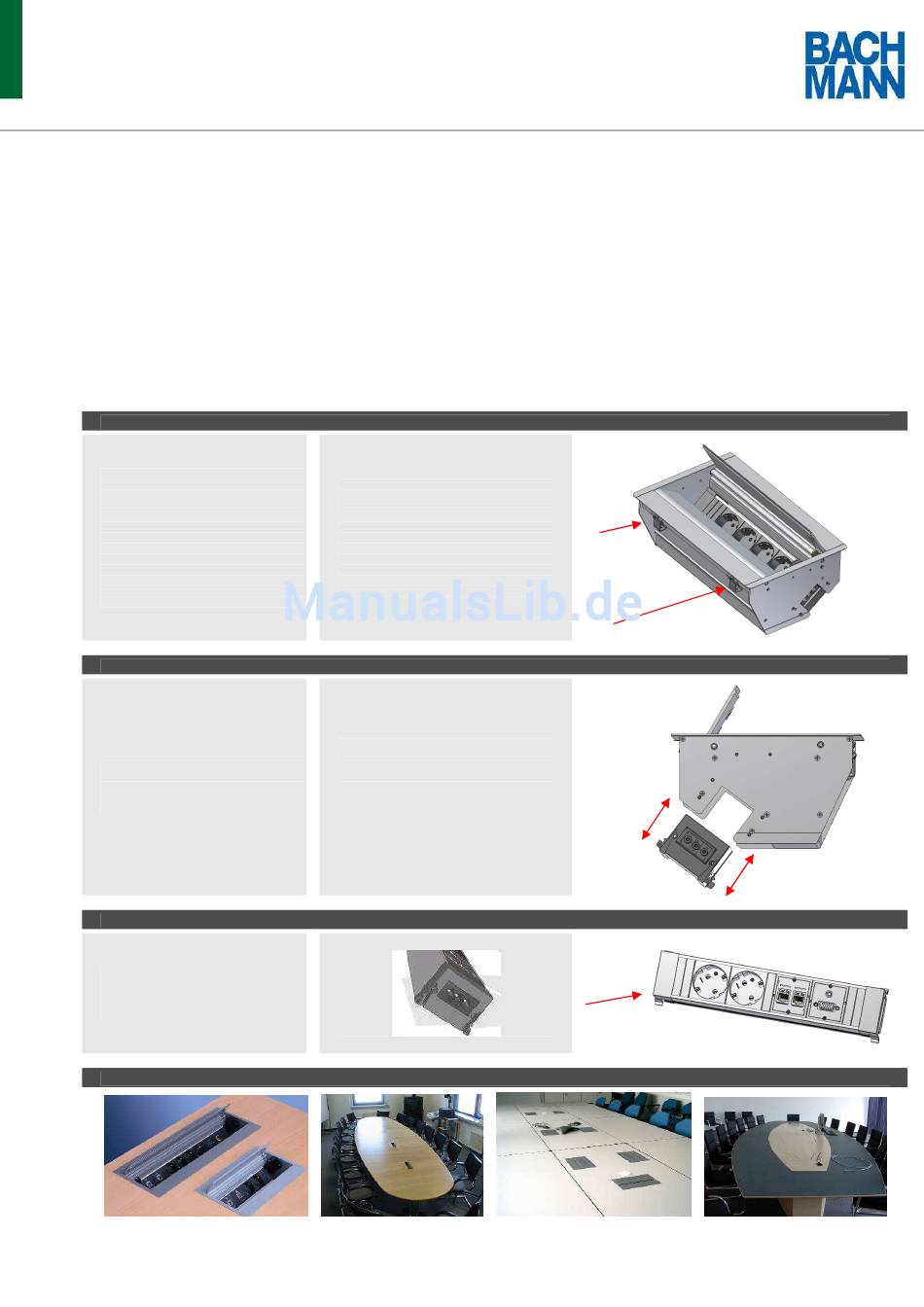

Maße der CONFERENCE-Einbaurahmen
CONFERENCE-Einbaurahmen kurz
Einbaumaße (L x B): ............ ca. 271 x 170mm
Außenmaße (L x B): ...............ca. 286 x 183mm
Eckenradius: .........................................6mm
Einbautiefe: ..................................ca. 105mm
Plattenstärke: ............................ ab ca. 16mm
CONFERENCE-Einbaurahmen lang
Einbaumaße (L x B): ...............ca. 452 x 170mm
Außenmaße (L x B): ...............ca. 467 x 183mm
Eckenradius: .........................................6mm
Einbautiefe: ..................................ca. 105mm
Plattenstärke: .............................ab ca. 16mm
Einsetzen der CONFERENCE-Steckdoseneinheit
CONFERENCE-Steckdoseneinheit kurz
Maße (L x B x H): ..................260 x 52 x 44mm
CONFERENCE-Steckdoseneinheit lang
Maße (L x B x H): ..................444 x 52 x 44mm
CONFERENCE-Steckdoseneinheit
Die Stromversorgung der Steckdoseneinheiten
erfolgt an der Stirnseite durch einstecken der
Gerätezuleitung mit Wieland GST18 – Buchse
(separat erhältlich).
Einbaubeispiele CONFERENCE
Bedienungsanleitung CONFERENCE DE-EN_Rev. 03
Technische Änderungen, Druckfehler und Irrtümer vorbehalten !
Der CONFERENCE-Einbaurahmen wird in dem
Tischausschnitt eingesetzt und von unten an der
Tischplatte mit 4 Spannklammern befestigt. Die
Spannklammern sind ab Werk im Rahmen
eingesetzt. Mit handelsüblichen
Kreuzschlitzschraubendreher werden die
Schrauben in die Spannklammern eingedreht. Sie
ermöglichen somit die feste Montage in der
Tischplatte, ohne dieser zu schaden. Zum Ausbau
des Rahmens einfach die Schrauben aus den
Spannklammern rausdrehen.
Der CONFERENCE-Einbaurahmen kann jederzeit
mit individuell ausgeführten Steckdoseneinheiten
sekundenschnell und ohne Werkzeug bestückt
werden. Die Einsätze werden durch drücken der
Rastnasen vom Rahmen entriegelt und lassen sich
dann leicht nach unten herausziehen.
Beim Einstecken den Steckdoseneinsatz in den
CONFERENCE-Einbaurahmen von unten schieben
bis er einrastet.
