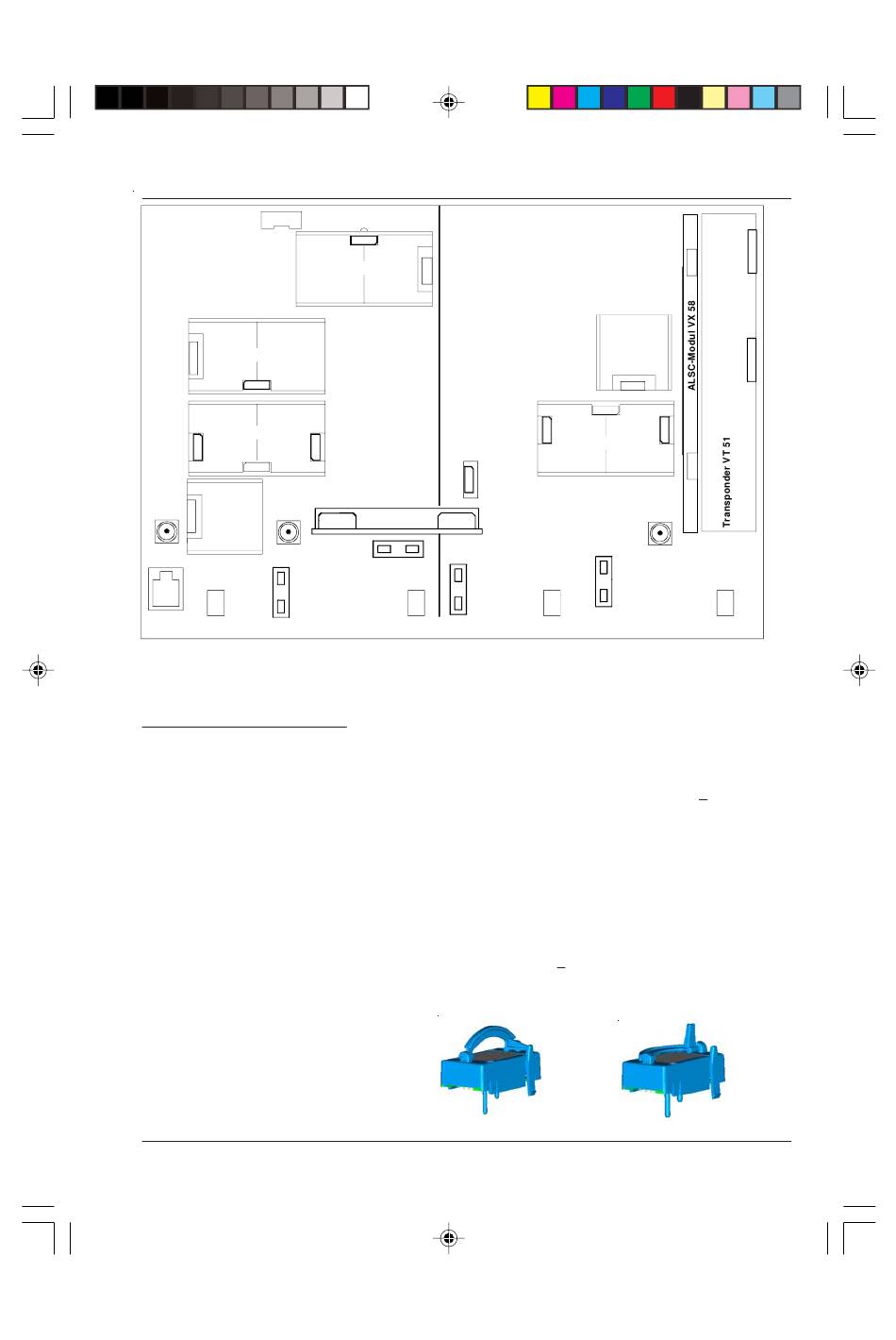

Steckplätze der Module - Plug-in slots of modules
XE
XE 50
1
TP 1
XM
TP 2
7,5A
Handset
input
Zubehör
Accessories
ASC = Automatic Slope Control
Att. = Dämpfung / Attenuation
XE 54: 2 dB Anhebung in den
Frequenzbereichen
1)
2 dB compensation in the
frequency ranges
1)
*Pilotfrequenz / Kanal bei
Bestellung angeben.
Please note pilot frequency/
channel when ordering.
XE... und XM...Module nach
dem Einstecken bitte verrie-
geln - Bügel herunterdrücken
Lock XE... and XM... moduls
after plug in - press down clip
4
XE
3
2
7
Rückkanal
Return path
µC
7,5A
7,5A
through
Module
Verteiler / Abzweiger XM 51
Splitter / Tap offs
HP-Modul / HP modul XE 04/0400
Entzerrer / Equalizer
Ripple compensator
Kabelnachbildung
Entzerrer 606 MHz
Equalizer 606 MHz
Diplexfilter
Diplex filter
ASC-Modul
Transponder-Modul
Bügel
XE 51 entriegelt - unlocked
5
XM
6
XE 50
7,5A
TP 4
OUT 2
4 / 4
XM 53
8 / 2
XM 55
13 / 1
XM 56
18 / 1
5-34 MHz >25dB Att.
XE 51
3 / 9
XE 52
12 / 18 dB
XE 54
47-200 / 300-600 MHz
XE 57
6 / 9
XE 51/6000
3 / 9
XE 52/6000
12 / 18 dB
XE 50/0650
65/85
XE 50/0300
30/47
VX 58* +4dB (862 MHz)
VT 51
Clip
XE 51 verriegelt - locked
OUT 1
dB
dB
dB
dB
dB
1)
dB
dB
MHz
MHz
