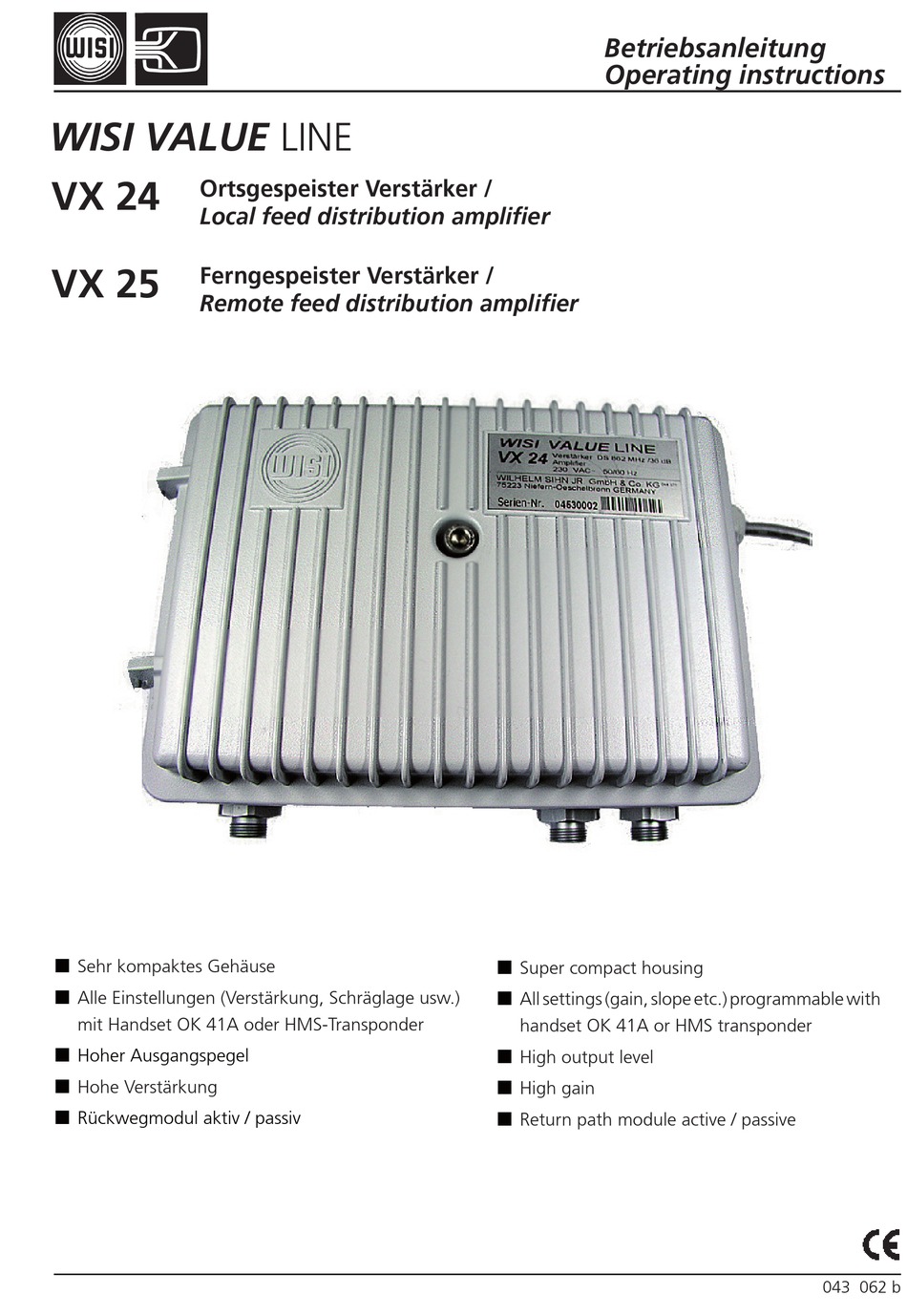

WISI VALUE LINE
VX 24
Ortsgespeister Verstärker /
Local feed distribution amplifier
VX 25
Ferngespeister Verstärker /
Remote feed distribution amplifier
Sehr kompaktes Gehäuse
Alle Einstellungen (Verstärkung, Schräglage usw.)
mit Handset OK 41A oder HMS-Transponder
Hoher Ausgangspegel
Hohe Verstärkung
Rückwegmodul aktiv / passiv
Betriebsanleitung
Operating instructions
Super compact housing
All settings (gain, slope etc.) programmable with
handset OK 41A or HMS transponder
High output level
High gain
Return path module active / passive
- 1 -
043 062 b
Werbung
Verwandte Anleitungen für Wisi VALUE LINE VX 24
Inhaltszusammenfassung für Wisi VALUE LINE VX 24
- Seite 1 Betriebsanleitung Operating instructions WISI VALUE LINE VX 24 Ortsgespeister Verstärker / Local feed distribution amplifier VX 25 Ferngespeister Verstärker / Remote feed distribution amplifier Sehr kompaktes Gehäuse Super compact housing Alle Einstellungen (Verstärkung, Schräglage usw.) All settings (gain, slope etc.) programmable with ...
- Seite 2 Die Verstärker werden ohne Gehäusekuppler ausgeliefert. Sicherheitsanforderungen! Servicearbeiten dürfen nur vom Fachpersonal durchgeführt wer- den. Netzspannungsführende Teile beachten ! Netzbetriebene Geräte dürfen im Freien nur in einem isolierten Wetterschutzgehäuse betrieben werden. The amplifiers are supplied without glanded cable connec- tors. Safety instructions! Services and repairs should only be carried out by experts.
- Seite 3 Steckplätze der Module - Plug-in slots of modules Power supply Fernspeisespannung 65 VAC Remote feed voltage 65 VAC Power LED Universal plug in for ex. XE 51 / XE 52 Einspeisung XE 20A / 0300 Injection XE 20A / 0300 XE 20A / 0650 XE 20A / 0650 Power LED...
-
Seite 4: Technische Daten / Specifications
Inbetriebnahme - Initialisation Inbetriebnahme * Einspeisung auch über Strom- 1. Deckelschrauben lösen und Deckel aufklappen. versorgungskabel, das durch die PG 9-Buchsen auf den 2. Gehäusekuppler in die Anschlüsse IN und OUT einschrauben. Steckanschluss der Grund- 3. Innenleiter festschrauben. platine aufgesteckt wird oder 4. - Seite 5 Entzerrer / Equalizer 0.5-dB-Schritte / steps 0-10 dB Ausgangspegel / Output level 2. Ordnung / 2nd order 114 dBµV 3. Ordnung / 3rd order 114 dBµV ICS (Ingress Control Switch) 0 / 8 / >45 dB Einspeise-Buchse / Injection socket - 20 dB Meßbuchse / Test socket - 20 dB...
- Seite 6 Blockdiagram mit aktivem Rückkanalverstärker-Modul VX 27 A Block diagram with active return path amplifier module VX 27A - 6 -...
- Seite 7 Parametereinstellung mit Handset (Zubehör) Anschluß Handset an Buchse "RJ-11" einstecken. Betriebsspannung anschließen. I S I V X 24 1. 0 0 Parameter-Menü Tasten. — Parameter wählen. Taste. — Weiter zum Parameter-Untermenü. Taste. — Zurück. Parameter-Untermenü Left Right ...
- Seite 8 Parameter settings with handset (Accessory) Connection Plug the handset into socket "RJ-11". Connect the supply voltage. I S I V X 24 Parameter menu 1. 0 0 keys — Select parameter. — Open parameter sub-menu. — Back. Parameter sub-menu Right Left...
- Seite 9 - 9 -...
- Seite 10 - 10 -...
- Seite 11 - 11 -...
- Seite 12 WISI Communications GmbH & Co. KG Empfangs- und Verteiltechnik Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Oeschelbronn, GERMANY Tel.: 07233 / 66-292, Fax: 66-320 Technische Änderungen und Druckfehler vorbehalten! E-Mail: info@wisi.de, http://www.wisi.de Technical Modifications reserved. WISI cannot be held liable for any printing error. excellence in digital ...
