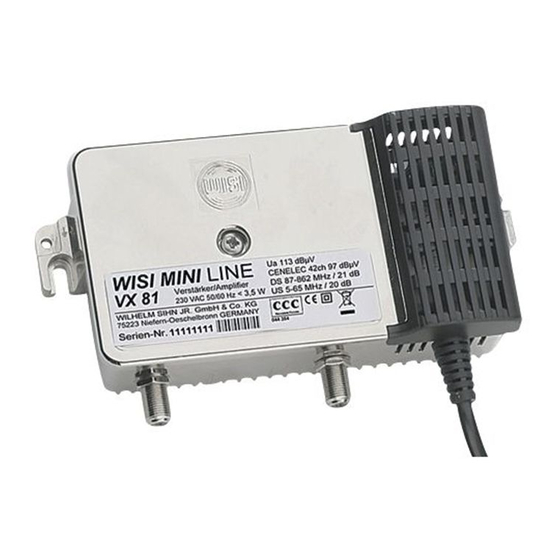

Wisi MINI LINE VX 81 Betriebsanleitung

Technische Daten / Specifications
Technische Daten / Specifications
Frequenzbereich / Frequency range
Verstärkung / Gain
Entzerrung einstellbar / Equalization adjustable 3-18 dB
Eingangspegel einstellbar /
Input level adjustable DS
Ausgangspegel / Output level
- 42 CENELEC Kanäle / 42 channels
- EN 50083-5 / 3. Ord
Rückkanal / Return path
Verstärkung / Gain.
*Aktiv / Passiv via jumper - Active / Passive via jumper
Pegelsteller / ATT
Ausgangspegel / Output level
- EN 50083-5 / 3. Ord
Rückweg, passiv / Passive return path (jumper) 4-65 MHz
Rückweg, aktiv / Active return path
Allgemeines / General
HF-Ein- und Ausgang / RF-input / output
Betriebsspannung / Power supply
Leistungsaufnahme / Power consumption
Betriebstemperaturbereich / Ambient temperature
Lagertemperatur / Storage temperature
Max. Luftfeuchte, nicht kondensierend / Max. humidity non condensing
Abmessungen (B x H x T) / Dimensions
WILHELM SIHN JR. GmbH & Co. KG
Empfangs- und Verteiltechnik
Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn
Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de
... a link to the future
VX 81 VX 82 VX 86
87-862 MHz 87-862 MHz 47-862 MHz 47-862 MHz
18-21 dB 28-31 dB 18-21 dB
3-18 dB 3-18 dB
0 -18 dB 0 -18 dB 0 -18 dB
97 dBµV 97 dBµV 97 dBµV
114 dBµV 114 dBµV 114 dBµV
20 (-2)*dB 20 (-2)*dB -2 dB
0 -18 dB 0 -18 dB —
112 dBµV 112 dBµV —
4-65 MHz 4-30 MHz
4-65 MHz 4-65 MHz —
230 VAC 50/60 Hz
163 x 90 x 47 mm
Technische Änderungen vorbehalten
Technical modifications reserved
VX 87
WISI MINI LINE
VX 81 / VX 82
VX 86 / VX 87
28-31 dB
3-18 dB
0 -18 dB
97 dBµV
114 dBµV
-2 dB
—
—
4-30 MHz
—
75 Ω / F
max.3,5 W
-20°C...+55°C
-25°C...+75°C
95 %
EN 50 083-1ff
Servicearbeiten dürfen nur vom Fachpersonal durchgeführt werden.
Netzspannungsführende Teile beachten! Spannungsfrei schalten
Services and repairs should only be carried out by experts.
Pay attention to live parts or wires! Switch off power supply.
VX 81 / VX 82 mit aktivem Rückweg
VX 86 / VX 87 mit passivem Rückweg
Einstellbarer Pegel und Entzerrer
Power LED
F-Anschlüsse
Wandmontage
Metallgehäuse
Hausanschlußverstärker
In-house distribution amplifier
VX 81 / VX 82 with active return path
VX 86 / VX 87 with passive return path
Adjustable level and equalizer
Power indicator
F-type connectors
Wall mounting
Metal housing
Betriebsanleitung
Operating instructions
045 349
