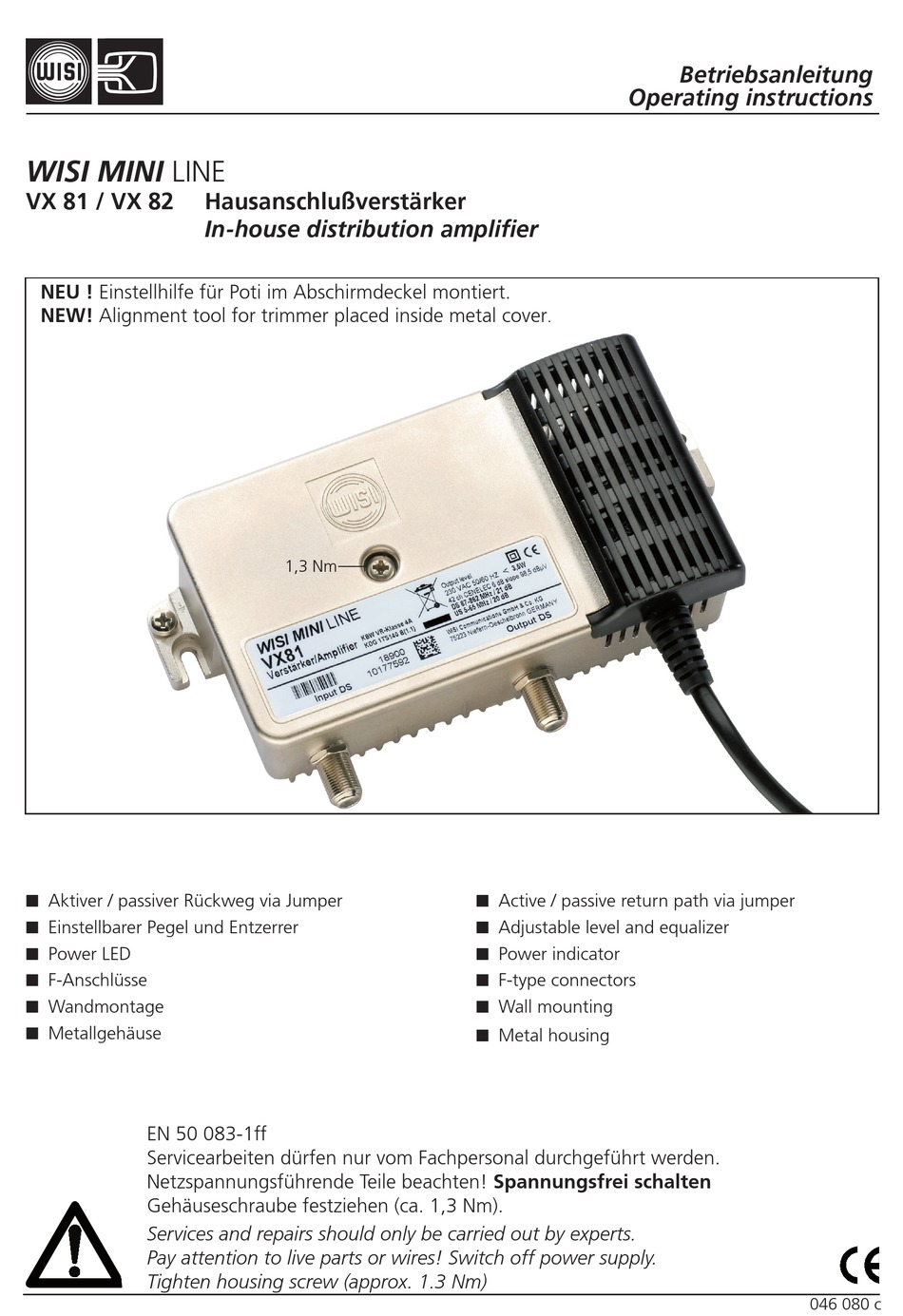

WISI MINI LINE
VX 81 / VX 82
NEU ! Einstellhilfe für Poti im Abschirmdeckel montiert.
NEW! Alignment tool for trimmer placed inside metal cover
Aktiver / passiver Rückweg via Jumper
Einstellbarer Pegel und Entzerrer
Power LED
F-Anschlüsse
Wandmontage
Metallgehäuse
EN 50 083-1ff
Servicearbeiten dürfen nur vom Fachpersonal durchgeführt werden.
Netzspannungsführende Teile beachten! Spannungsfrei schalten
Gehäuseschraube festziehen (ca. 1,3 Nm).
Services and repairs should only be carried out by experts.
Pay attention to live parts or wires! Switch off power supply.
Tighten housing screw (approx. 1.3 Nm)
Hausanschlußverstärker
In-house distribution amplifier
1,3 Nm
Operating instructions
.
Active / passive return path via jumper
Adjustable level and equalizer
Power indicator
F-type connectors
Wall mounting
Metal housing
Betriebsanleitung
046 080 c
Werbung
Verwandte Anleitungen für Wisi MINI LINE VX 81
Inhaltszusammenfassung für Wisi MINI LINE VX 81
- Seite 1 Betriebsanleitung Operating instructions WISI MINI LINE VX 81 / VX 82 Hausanschlußverstärker In-house distribution amplifier NEU ! Einstellhilfe für Poti im Abschirmdeckel montiert. NEW! Alignment tool for trimmer placed inside metal cover 1,3 Nm Aktiver / passiver Rückweg via Jumper Active / passive return path via jumper ...
- Seite 2 Blockdarstellung / Block diagram Jumpereinstellungen / Jumper settings 0-18 dB 3-18 dB US-Amp on / Att input 0-12 dB US att. 0-12 dB 10 dB 0-12 dB 10 dB 20/28 dB US-Amp on / Att input 10-22 dB US att. 10-22 dB / input 10 dB 20/28 dB 0-12 dB...
- Seite 3 Bohrlochabstand / Drilling jig spacing Anwendung / Application DV 23 148 mm DB 66 DB 05 DM 02 VX 86 HÜP / XU 60 CATV building connecting point Hinweis EU-Regelung zur Entsorgung von Altelektrogeräten durch private Haushalte Zur Vermeidung einer Gefährdung für die Gesundheit des Menschen und der Umwelt bestimmt geltendes EU-Recht –...
- Seite 4 163 x 90 x 47 mm WISI Communications GmbH & Co. KG Empfangs- und Verteiltechnik Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de Technische Änderungen und Druckfehler vorbehalten! excellence in digital ... Technical Modifications reserved. WISI cannot be held...
