Montage
9
9.3
610.44440.01.300 · 12.2011

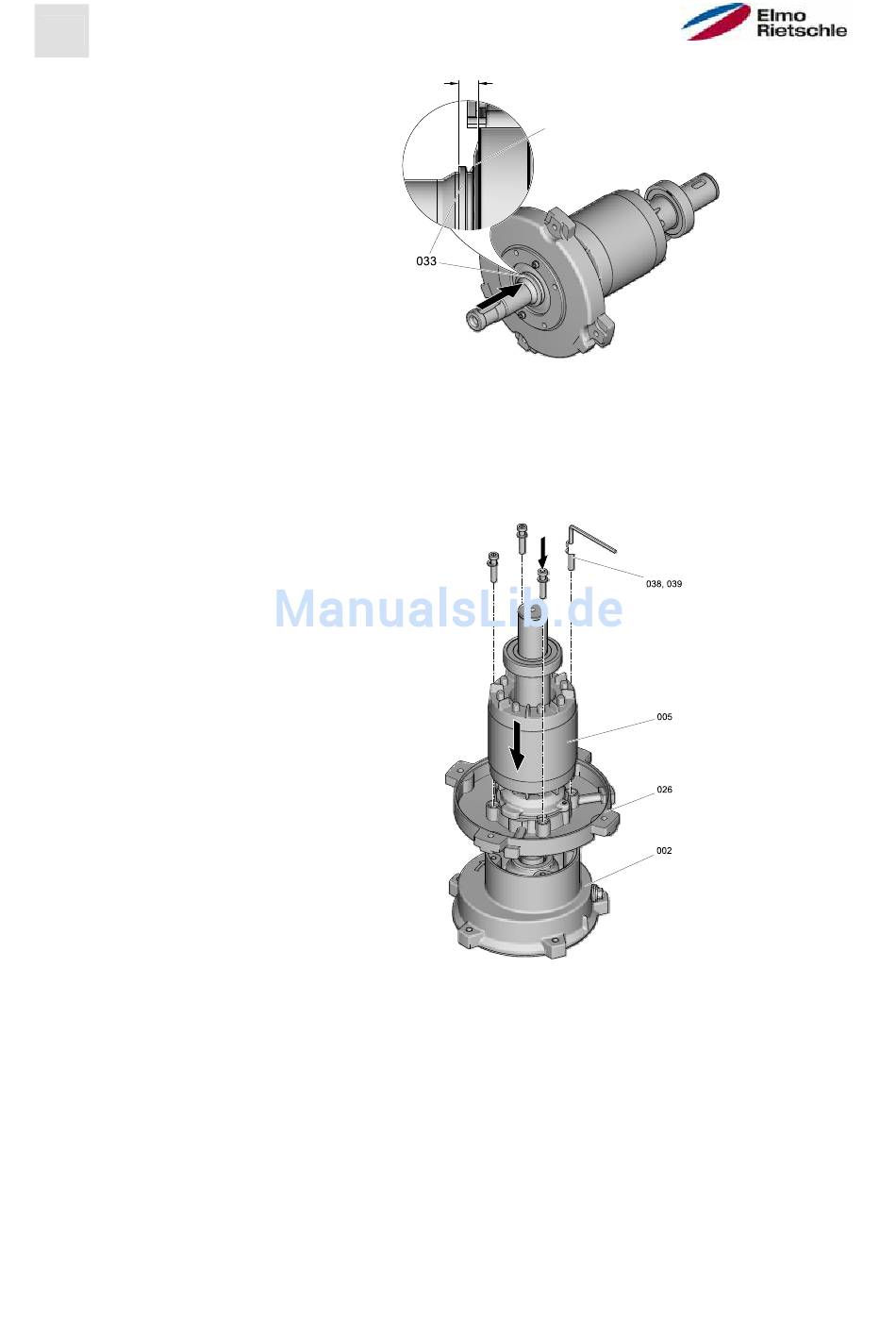

V-Ring montieren
Pumpengehäuse montieren
1.
Pumpengehäuse (002) auf ebene Fläche legen.
2.
Komplettierten Rotor (005) in Pumpengehäuse einsetzen.
3.
Pumpengehäuse mit Schrauben (039) und Federringen (038) mit Lagerschild
(026) verschrauben.
Pumpengehäuse montieren
Montage Rotor
Motorgehäuse für Montage vorbereiten
1.
Dichtmittel auf pumpenseitigen Dichtrand des Motorgehäuses (001) auftra-
gen.
Dichtmittel: Epple 03213
2.
O-Ring (410) mit Dichtmittel in Bohrung Klemmenkasten (042) einsetzen.
Dichtmittel: Epple 03213
X
032
38
/
52
