9.2
© Gardner Denver Deutschland GmbH

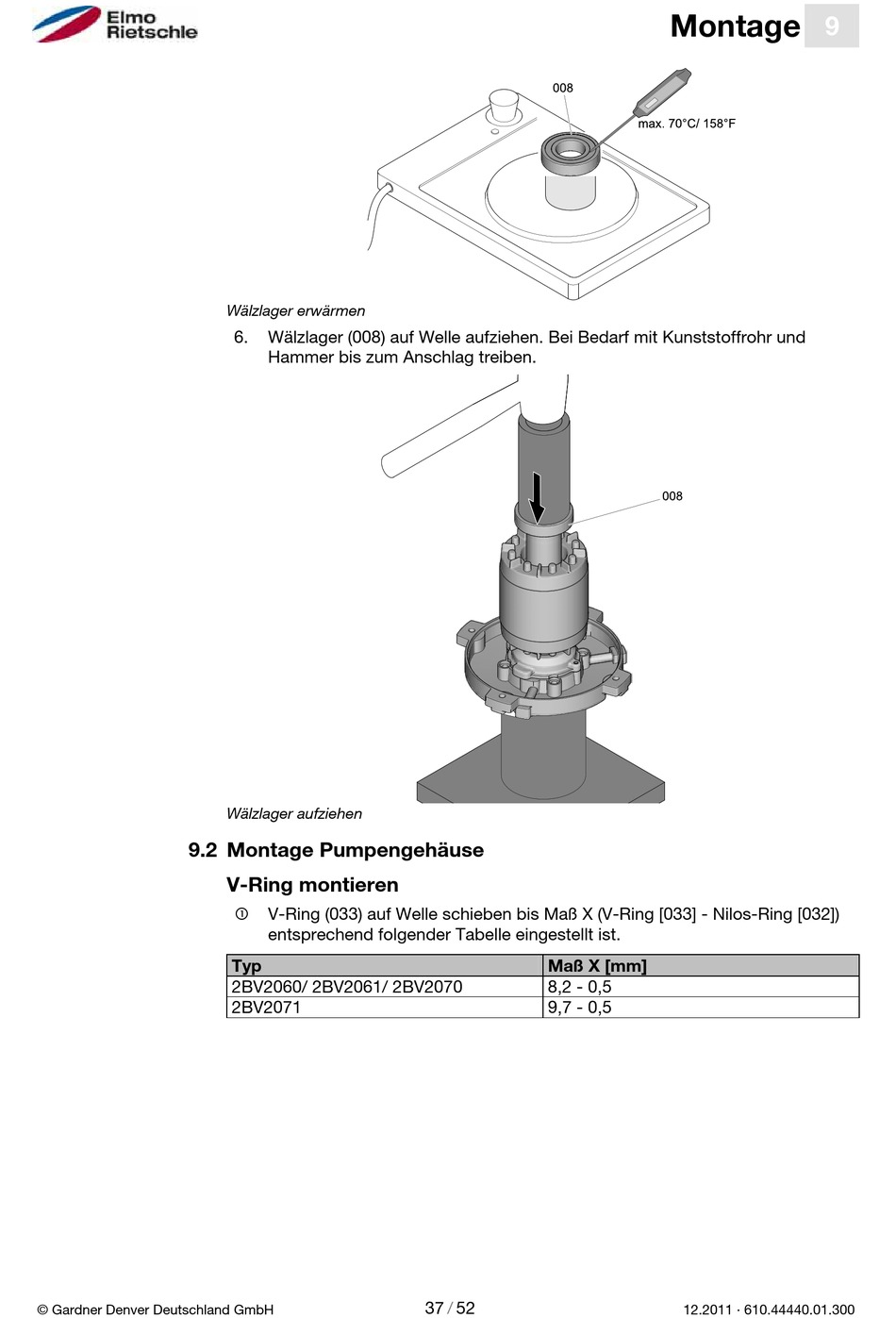

Wälzlager erwärmen
6.
Wälzlager (008) auf Welle aufziehen. Bei Bedarf mit Kunststoffrohr und
Hammer bis zum Anschlag treiben.
Wälzlager aufziehen
Montage Pumpengehäuse
V-Ring montieren
V-Ring (033) auf Welle schieben bis Maß X (V-Ring [033] - Nilos-Ring [032])
entsprechend folgender Tabelle eingestellt ist.
Typ
2BV2060/ 2BV2061/ 2BV2070
2BV2071
Maß X [mm]
8,2 - 0,5
9,7 - 0,5
37
/
52
Montage
9
12.2011 · 610.44440.01.300
