ACHTUNG
Bruchgefahr bei überlasteten Schraubverbindungen durch unpassende An-
ziehdrehmomente!
Bei allen Schraubverbindungen die vorgegebenen Anziehdrehmomente ein-
halten.
Montage Wälzlager
Rotor vorbereiten
Rotor (005) mit Belüftungsseite (b) in Montagevorrichtung einsetzen.
Pumpenseite (a) des Rotors zeigt nach oben.

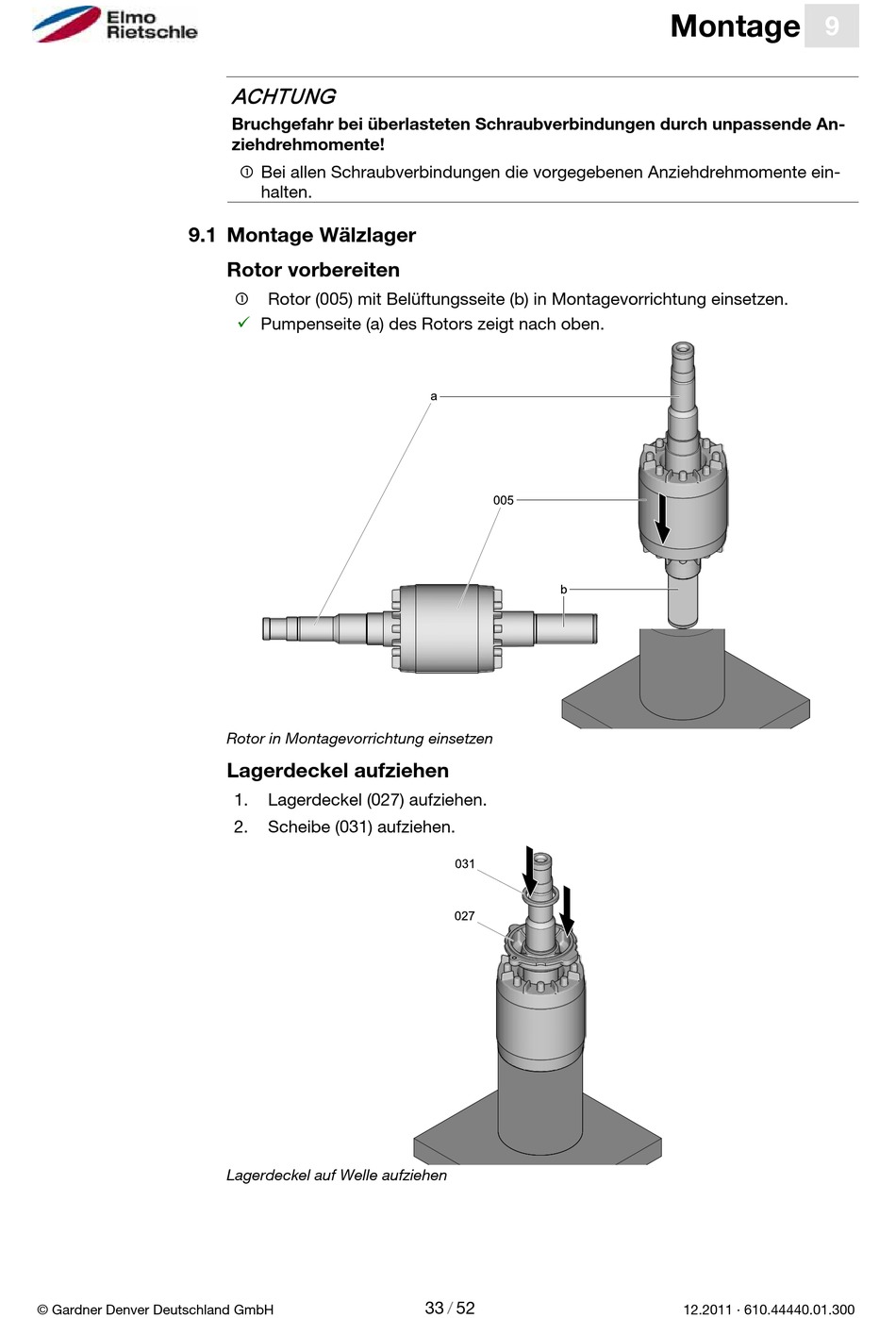

Rotor in Montagevorrichtung einsetzen
Lagerdeckel aufziehen
1.
Lagerdeckel (027) aufziehen.
2.
Scheibe (031) aufziehen.
Lagerdeckel auf Welle aufziehen
33
/
52
Montage
9
12.2011 · 610.44440.01.300
