multicontrol Cool Expansionsgefäß MCC-G und MCC-Z:
multicontrol cool Expansionsgefäß MCC-G
Druckloses Expansionsgefäß (max. 0.5bar), ausgeführt als lackierter Edelstahlbehälter (100% des
Volumens nutzbar). Hochwertige, beidseitig geflanschte, austauschbare Behälter-Membrane
zur optimalen Trennung von Anlagenmedium und Atmosphäre. Sicherheitsventil 0.5bar zur
Behälterabsicherung und ab Werk vormontierter Ablauftrichter. Ablass- und Abschlammventil
am unteren Behälterflansch. Differenzdruck-Niveaumessung
elektrischer Verbindungsleitung zur Steuereinheit multicontrol cool.
Aufgrund der Bauweise und durch Verwendung korrosionsbeständiger Materialien in den
Gerätebereichen mit zu erwartender Kondensation im Besonderen geeignet für Anwendung in
Kühlanlagen.
max. Temperatur am Anschlusspunkt: 70 °C
min. Temperatur am Anschlusspunkt: -10 °C
max. Betriebsdruck: 0,5 bar
2.
Montage
2.1
Aufstellen des Gerätes
Das Gerät ist auf einem waagrechten, befestigten Boden aufzustellen. Die Einbindung in den
Anlagenrücklauf erfolgt nach den Schemen in Abschnitt 3 - "Hydraulische Anschlussschemen".
Der Anschluss an den Anlagenrücklauf hat an einer Stelle zu erfolgen, an der keine hydraulischen
Fremddrücke auftreten, welche die einwandfreie Funktion der Druckhaltung beeinflussen
könnten.
i
INFORMATION!
Wir empfehlen, die multicontrol Expansions- und Druckhalteanlage mindestens in der
Dimension DN25 anzuschließen.

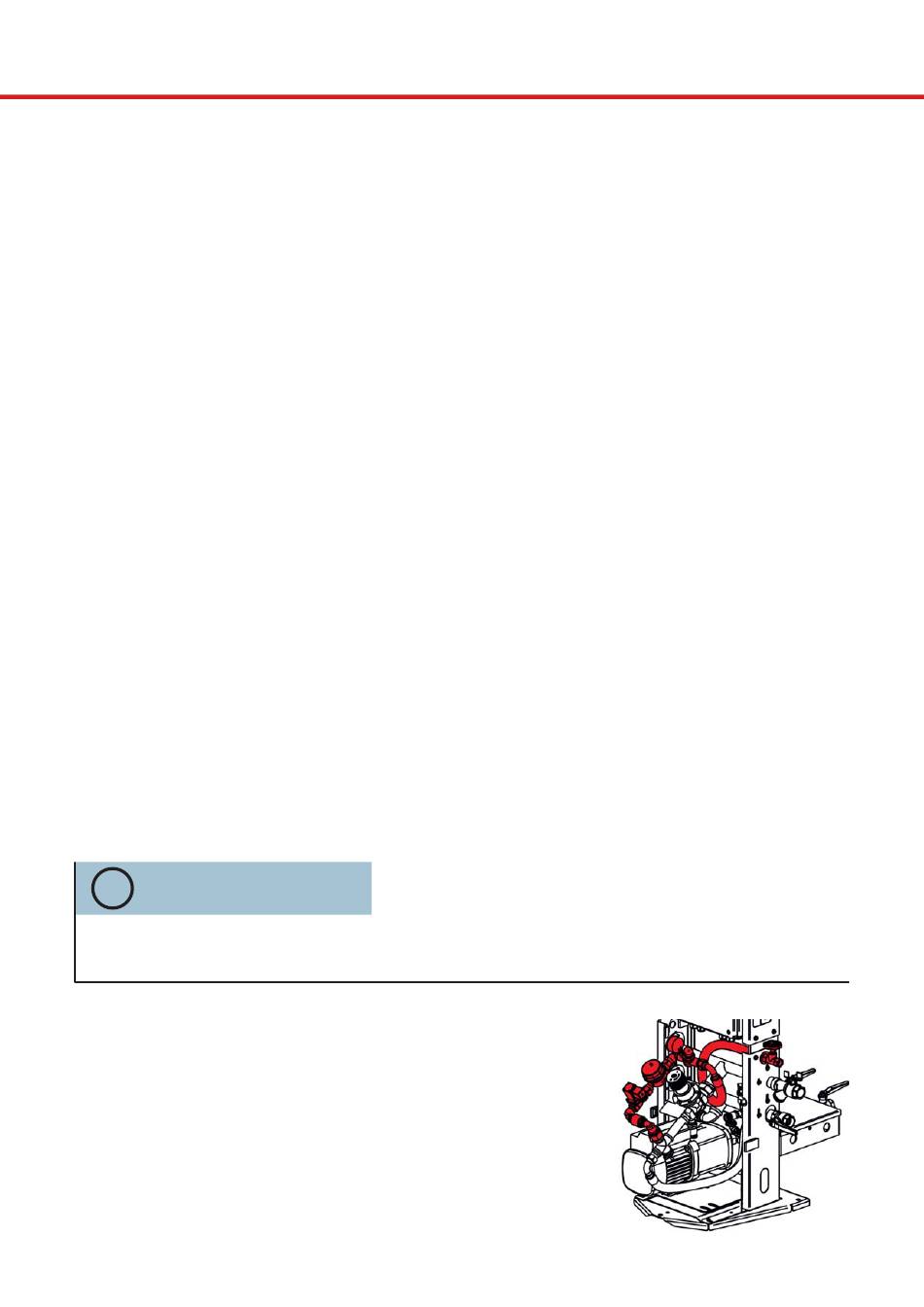

2.2
Nachspeisemodul multicontrol MC
Geräte der Serie
multicontrol cool
MC
C-N
Nachspeisemodul ausgeliefert. Ein nachträglicher
Einbau ist jederzeit möglich. Die Montage dieses Moduls
erfolgt lt. Anleitung im Lieferumfang des Moduls.
2. Montage
und MCC-Z
zur Aufnahme des Expansionsvolumens.
C-N
1
werden ab Werk ohne
4
(nur MCC-G)
mit 6m langer
