Audioverbindungen

Um die 2-Track-Ein- und Ausgänge zu benutzen, verwenden
Sie bitte handelsübliche Cinch-Kabel.
Natürlich können auch unsymmetrisch beschaltete Geräte
an die symmetrischen Ein-/Ausgänge angeschlossen
werden. Verwenden Sie entweder Monoklinken oder
verbinden Sie den Ring von Stereoklinken mit dem Schaft
(bzw. Pin 1 mit Pin 3 bei XLR-Steckern).
◊ Achtung! Verwenden Sie keinesfalls unsym metrisch
beschaltete XLR-Verbindungen (PIN 1 und 3
verbunden) an den MIC-Eingangsbuchsen, wenn Sie
die Phantomspeisung in Betrieb nehmen wollen.
2 1
3
Eingang
1 = Masse / Schirm
2 = heiß (+)
3 = kalt (-)
1 2
3
Ausgang
Bei unsymmetrischem Betrieb mussen
Pin 1 und Pin 3 gebruckt werden.
Symmetrischer Betrieb mit XLR-Verbindungen

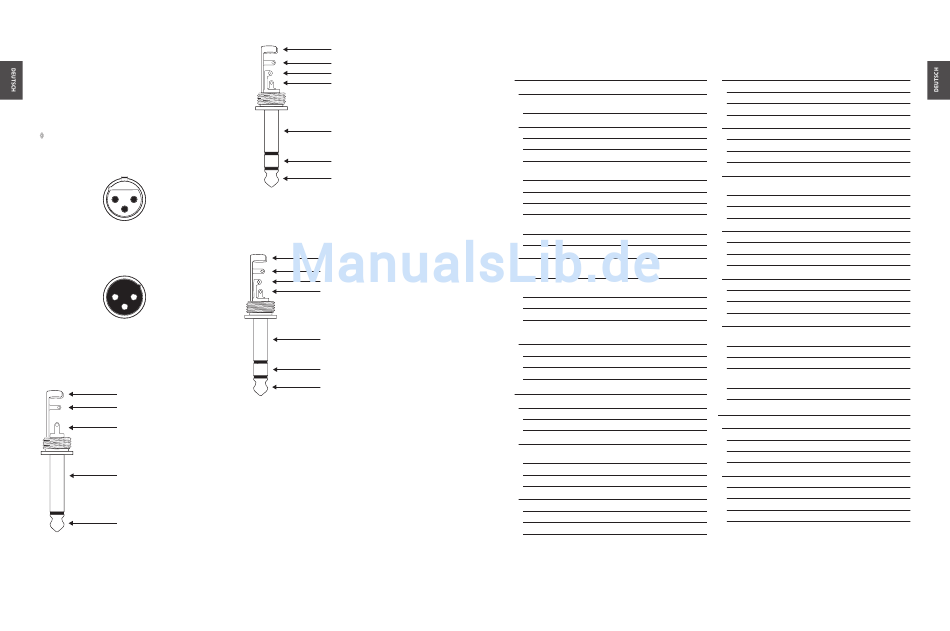

Abb. 4.2: XLR-Verbindungen
Zugentlastung
Schaft
Spitze
Schaft
Masse/Schirm
Spitze
(signal)
Unsymmetrische Betriebsart
mit 6,3-mm-Monoklinkenstecker
Abb. 4.3: 6,3-mm-Monoklinkenstecker
XENYX 1204/1204FX Bedienungsanleitung
Zugentlastung
Schaft
Ring
Spitze
Schaft
Masse/Schirm
Ring
kalt (-)
Spitze
heiß (+)
Beim Übergang von symmetrischer zu unsymmetrischer Betriebsart
müssen Ring und Schaft des Stereoklinkensteckers gebrückt werden.
Symmetrische Betriebsart
mit 6,3-mm-Stereoklinkenstecker
Abb. 4.4: 6,3-mm-Stereoklinkenstecker
Zugentlastung
Schaft
Ring
Spitze
Schaft
Massel/Schirm
Ring
Rechtes Signal
Spitze
Linkes Signal
Kopfhörerverbindung
mit 6,3-mm-Stereoklinkenstecker
Abb. 4.5: Kopfhörer-Stereoklinkenstecker
XENYX 1204/1204FX Bedienungsanleitung
5.

Technische Daten

Monoeingänge
Mikrofoneingänge (XENYX Mic Preamp)
Typ XLR, elektr. symmetrierte,
diskrete Eingangsschaltung
Mic E.I.N. (20 Hz - 20 kHz)
@ 0 Ω Quellwiderstand -134 dB / 135,7 dB A-gewichtet
@ 50 Ω Quellwiderstand -131 dB / 133,3 dB A-gewichtet
@ 150 Ω Quellwiderstand -129 dB / 130,5 dB A-gewichtet
Frequenzgang <10 Hz - 150 kHz (-1 dB),
<10 Hz - 200 kHz (-3 dB)
Verstärkungsbereich +10 bis +60 dB
Max. Eingangspegel +12 dBu @ +10 dB Gain
Impedanz ca. 2,6 kΩ symmetrisch
Rauschabstand 110 dB / 112 dB A-gewichtet
(0 dBu In @ +22 dB Gain)
Verzerrungen (THD+N) 0,005 % / 0,004 % A-gewichtet
Line-Eingang
Typ 6,3 mm Stereoklinke,
elektronisch symmetriert
Impedanz ca. 20 kΩ symmetrisch
10 kΩ unsymmetrisch
Verstärkungsbereich -10 bis +40 dB
Max. Eingangspegel 30 dBu
Ausblenddämpfung 1
(Übersprechdämpfung)
Main-Fader geschlossen 90 dB
Kanal stummgeschaltet 89,5 dB
Kanal-Fader geschlossen 89 dBu
Frequenzgang
Mikrofoneingang zu Main Out
<10 Hz - 90 kHz +0 dB / -1 dB
<10 Hz - 160 kHz +0 dB / -3 dB
Stereoeingänge
Typ 6,3 mm Stereoklinke,
elektronisch symmetriert
Impedanz ca. 20 kΩ
Max. Eingangspegel +22 dBu
EQ Monokanäle
Low 80 Hz / ±15 dB
Mid 2,5 kHz / ±15 dB
High 12 kHz / ±15 dB
EQ Stereokanäle
Low 80 Hz / ±15 dB
Mid 2,5 kHz / ±15 dB
High 12 kHz / ±15 dB
Aux Sends
Typ 6,3 mm Monoklinke, unsymm.
Impedanz ca. 120 Ω
Max. Ausgangspegel +22 dBu
Stereo Aux Returns
Typ 6,3 mm Stereoklinke,
elektronisch symmetriert
Impedanz ca. 20 kΩ symm. / 10 kΩ unsymm.
Max. Eingangspegel +22 dBu
Main-Ausgänge
Typ XLR, elektronisch symmetriert
Impedanz ca. 240 Ω symm. / 120 Ω unsymm.
Max. Ausgangspegel +28 dBu
Control Room-Ausgänge
Typ 6,3 mm Monoklinke, unsymm.
Impedanz ca. 120 Ω
Max. Ausgangspegel +22 dBu
Kopfhörerausgang
Typ 6,3 mm Stereoklinke,
unsymmetrisch
Max. Ausgangspegel +19 dBu / 150 Ω (+25 dBm)
DSP Texas Instruments
Wandler 24-Bit Sigma-Delta,
64/128-faches Oversampling
Abtastrate 40 kHz
Main Mix-SySteMdaten
2
Rauschen
Main Mix @ -oo, Kanal-Fader -oo -105 dB / -108 dB A-gewichtet
Main Mix @ 0 dB, Kanal-Fader -oo -95 dB / -97 dB A-gewichtet
Main Mix @ 0 dB, Kanal-Fader @ 0 dB -82,5 dB / -85 dB A-gewichtet
Stromversorgung
Netzspannung 100 bis 240 V~, 50/60 Hz
Leistungsaufnahme 40 W
Sicherung 100 - 240 V~: T 1,6 A H 250 V
Netzanschluss Standard-Kaltgeräteanschluss
13
