6
2.1.4
Routing-Schalter, Solo und Kanal-Fader

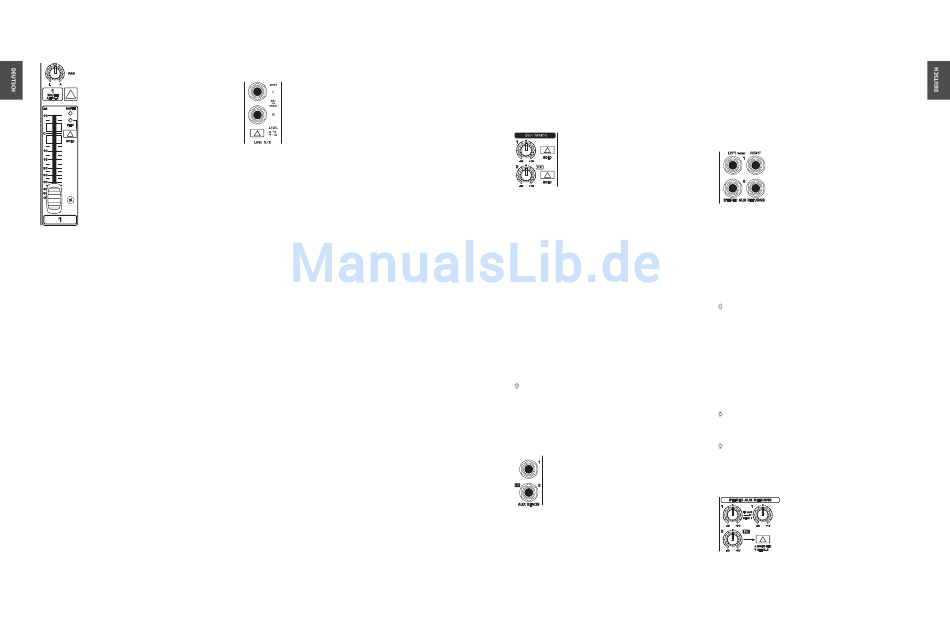

Abb. 2.4: Die Panorama- und Routing-Bedienungselemente
PAN
Mit dem PAN-Regler wird die Position des Kanalsignals
innerhalb des Stereofeldes festgelegt. Dieses Bauteil bietet
eine Constant-Power-Charakteristik, d. h. das Signal weist
unabhängig von der Positionierung im Stereopanorama
immer einen gleich bleibenden Pegel auf.
MUTE/ALT 3-4
Mit dem MUTE/ALT 3-4-Schalter schalten Sie den Kanal vom
Main Mix-Bus auf den Alt 3-4-Bus um. Damit wird der Kanal
für den Main Mix stumm geschaltet.
MUTE-LED
Die MUTE-LED signalisiert, dass der zugehörige Kanal auf
den Submix (Alt 3-4-Bus) umgeschaltet ist.
CLIP-LED
Die CLIP-LED leuchtet auf, wenn der Kanal zu hoch
aus-gesteuert wird. Verringern Sie in diesem Fall die
Vorverstärkung am GAIN-Regler und kontrollieren Sie ggf.
die Einstellung des Kanal-EQ's.
SOLO
Der SOLO-Schalter (nur 1204FX) wird benutzt, um das
Kanalsignal auf den Solo-Bus (Solo In Place) oder den
PFL-Bus (Pre Fader Listen) zu leiten. Damit können Sie
ein Kanalsignal abhören, ohne dass dadurch das Main
Out-Ausgangssignal beeinflusst wird. Das abzuhörende
Signal wird dabei entweder vor (PFL, mono) oder hinter
(Solo, stereo) dem Panoramaregler und dem Kanal-Fader
abgegriffen (vgl. Kap. 2.3.6 "Pegelanzeige und Monitoring").
Der Kanal-Fader bestimmt den Pegel des Kanalsignals am
Main Mix (oder am Submix).
XENYX 1204/1204FX Bedienungsanleitung
2.2
Stereokanäle
2.2.1
Kanaleingänge
Abb. 2.5: Die Stereokanaleingänge und der LEVEL-Umschalter
Jeder Stereokanal verfügt über zwei symmetrische Line-
Pegeleingänge auf Klinkenbuchsen für den linken und
rechten Kanal. Wenn ausschließlich die mit "L" bezeichnete
Buchse benutzt wird, arbeitet der Kanal in mono. Die
Stereokanäle sind für typische Line-Pegelsignale konzipiert.
Beide Buchsen können auch mit einem unsymmetrisch
beschalteten Stecker belegt werden.
LEVEL
Die Stereoeingänge besitzen zur Pegelanpassung einen
LEVEL-Schalter, mit dem Sie zwischen +4 dBu und -10 dBV
umschalten können. Bei -10 dBV (Homerecording-Pegel)
reagiert der Eingang empfindlicher als bei +4 dBu
(Studiopegel).
2.2.2
Equalizer Stereokanäle
Der Equalizer der Stereokanäle ist natürlich stereo ausgelegt.
Die Filtercharakteristiken und Trennfrequenzen entsprechen
denen der Monokanäle. Ein Stereo-Equalizer ist besonders
dann gegenüber zwei Mono-Equalizern vorzuziehen, wenn
die Frequenzgangkorrektur eines Stereosignals erforderlich
ist. Bei Mono-Equalizern können oft Einstellunterschiede
zwischen dem linken und rechten Kanal entstehen.
2.2.3
Aux Send-Wege Stereokanäle
Im Prinzip funktionieren die Aux-Wege der Stereokanäle
genauso wie die der Monokanäle. Da Aux-Wege immer
mono sind, wird das Signal auf einem Stereokanal erst zu
einer Monosumme gemischt, bevor es auf den Aux-Bus
(Sammel schiene) gelangt.
2.2.4
Routing-Schalter, Solo und Kanal-Fader
BAL
Der BAL(ANCE)-Regler entspricht in seiner Funktion dem
PAN-Regler in den Monokanälen. Der Balance-Regler
bestimmt den relativen Anteil zwischen dem linken und
rechten Eingangssignal, bevor beide Signale auf den linken
bzw. rechten Main Mix-Bus geleitet werden.
Der MUTE/ALT 3-4-Schalter, die MUTE-LED, die CLIP-LED, der
SOLO-Schalter und der Kanal-Fader funktionieren wie bei
den Monokanälen.
XENYX 1204/1204FX Bedienungsanleitung
2.3
Anschlussfeld und Main-Sektion
War es für das Verständnis der Kanalzüge günstig, den
Signalfluss von oben nach unten zu verfolgen, so betrachten
wir das Mischpult nun von links nach rechts. Die Signale
werden gleichsam an einer Stelle im Kanalzug abgeholt und
gesammelt in die Main-Sektion gebracht.
2.3.1
Aux Sends 1 und 2
Abb. 2.6: Die AUX SEND-Regler der Main-Sektion
Ein Kanalsignal wird auf den Aux Send-Bus 1 geführt, wenn
man den AUX 1-Regler im entsprechenden Kanalzug aufdreht.
AUX SEND 1 (MON)
Der AUX SEND-Regler MON fungiert als Master-
Potentiometer für den Aux Send 1 und bestimmt den Pegel
des Summen signals. Bei 1204FX heißt der MON-Regler
AUX SEND 1.
AUX SEND 2 (FX)
Dementsprechend regelt das FX-Potentiometer (AUX SEND 2)
den Gesamtpegel für den Aux Send 2.
SOLO
Über die SOLO-Schalter (nur 1204FX) haben Sie die
Möglichkeit, die auf die Auxwege geschickten Audiosignale
über die CONTROL ROOM/PHONES-Ausgänge isoliert
abzuhören und über die Pegel anzeigen zu kontrollieren.
◊
Wenn Sie ausschließlich das Summensignal der
jeweiligen AUX-Sammelschiene hören wollen, darf
kein anderer SOLO-SCHALTER gedrückt sein und der
MODE-Schalter muss sich in der Stellung SOLO (nicht
ge drückt) befinden.
2.3.2
Aux Send-Buchsen 1 und 2
Abb. 2.7: Die Aux Send-Buchsen
AUX SEND 1
Falls Sie den Aux Send 1 pre-Fader verwenden, schließen Sie
an die AUX SEND 1-Buchse vorzugsweise den Eingang einer
Monitorendstufe oder eines aktiven Monitor lautsprecher-
systems an. Wenn Sie den Aux Send 1 post-Fader benutzen,
verfahren sie bitte wie unter Aux Send 2 beschrieben.
AUX SEND 2
Die AUX SEND 2-Buchse führt das Signal, das Sie aus den
einzelnen Kanälen mittels der FX-Regler ausgekoppelt
haben. Schließen Sie hier den Eingang des Effektgeräts an,
mit dem Sie das Summensignal der FX-Sammelschiene
bearbeiten wollen. Wird eine Effektmischung erstellt, kann
das bearbeitete Signal vom Ausgang des Effektgeräts in die
STEREO AUX RETURN-Buchsen zurückgeführt werden.
2.3.3
Stereo Aux Return-Buchsen
Abb. 2.8: Die Stereo Aux Return-Buchsen
STEREO AUX RETURN 1
Die STEREO AUX RETURN 1-Buchsen dienen in der Regel als
Rückweg für den Effektmix, den Sie mit Hilfe des Post-Fader-
Auxwegs erzeugt haben. Schließen Sie hier also das
Ausgangssignal des externen Effektgeräts an. Falls nur
die linke Buchse angeschlossen wird, ist der Aux Return 1
automatisch auf mono geschaltet.
◊
Sie können diese Buchsen auch als zusätzliche Line-
Eingänge benutzen.
STEREO AUX RETURN 2
Die STEREO AUX RETURN 2-Buchsen sind die Rückspielwege
für den Effektmix, den Sie mit Hilfe des FX-Reglers erzeugt
haben. Wenn diese Buchsen als zusätzliche Eingänge bereits
belegt sind, müssen Sie das Effektsignal über einen anderen
Kanal wieder in das Pult einspielen. Mit dem Kanal-EQ
können Sie dann den Frequenzgang des Effektsignals
beeinflussen.
◊
Bei dieser Anwendung muss der FX-Regler des
betreffenden Kanals auf Linksanschlag stehen, da Sie
sonst eine Rückkopplung erzeugen!
◊
Wenn Sie den internen Effektprozessor benutzen
möchten, dürfen Sie die STEREO AUX RETURN
2-Buchsen nicht belegen.
2.3.4
Stereo Aux Return
Abb. 2.9: Die Stereo Aux Return-Regler
7
