8
STEREO AUX RETURN 1
Der STEREO AUX RETURN 1-Regler ist ein Stereopoti. Er
bestimmt den Pegel des eingespielten Signals am Main Mix.
Wird STEREO AUX RETURN 1 als Effektrückweg verwendet,
so können Sie das Effektsignal jedem "trockenen" Kanalsignal
zumischen.
◊
Das Effektgerät sollte in diesem Fall auf 100%
Effektanteil eingestellt sein.
STEREO AUX RETURN MON
Der STEREO AUX RETURN MON-Regler hat eine besondere
Funktion: Mit seiner Hilfe kann ein Monitormix mit Effekt
versehen werden. Ein Beispiel:
Monitormix mit Effekt
Voraussetzung für diese Anwendung ist folgender Anschluss
Ihres Effektgeräts: die AUX SEND 2-Buchse steuert den L/
Mono- Eingang Ihres Effektgeräts an, während die STEREO
AUX RETURN 1-Buchsen mit dessen Ausgängen verbunden
werden.
An die AUX SEND 1-Buchse schließen Sie den Verstärker Ihrer
Monitoranlage an, der AUX SEND 1-Master-Regler bestimmt
die Lautstärke des Monitormixes.
Mit Hilfe des STEREO AUX RETURN MON-Reglers
kontrollieren Sie nun den Pegel des vom Effektgerät
kommenden Effektsignals, das auf den Monitormix
geleitet wird.
Mit dem Kopfhörer-Distributionsverstärker BEHRINGER
POWERPLAY PRO HA4600/HA4700/HA8000
können Sie auf einfache Weise vier (HA8000: acht)
Stereokopfhörermischungen für Ihr Studio erstellen.
STEREO AUX RETURN 2 (FX)
Der STEREO AUX RETURN 2-Regler bestimmt den Pegel von
Signalen, die in die AUX RETURN 2-Buchsen eingespeist und
von dort an den Main Mix weitergeleitet werden.
MAIN MIX/ALT 3-4
Der MAIN MIX/ALT 3-4-Schalter legt das über die STEREO
AUX RETURN 2-Buchsen eingespeiste Signal auf den Main
Mix (nicht gedrückte Stellung) oder auf den Submix (Alt 3-4,
gedrückte Stellung).
2.3.5
Tape Input/Tape Output

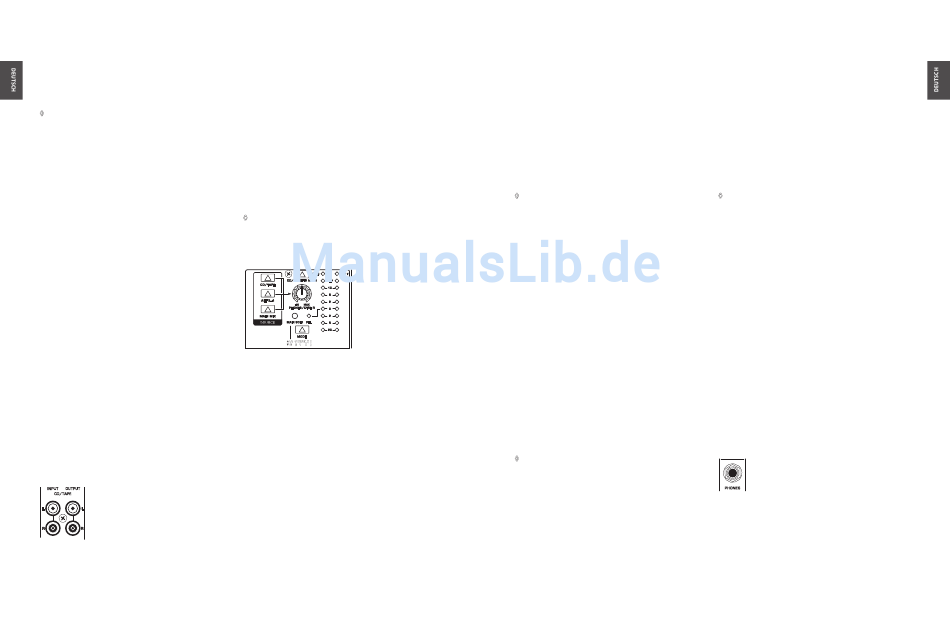

Abb. 2.10: Die 2-Track-Anschlussbuchsen
XENYX 1204/1204FX Bedienungsanleitung
CD/TAPE INPUT
Die CD/TAPE INPUT-Buchsen sind zum Anschluss eines
2-Track-Rekorders (z. B. DAT-Rekorder) geeignet. Zusätzlich
steht Ihnen damit ein Stereo-Line-Eingang zur Verfügung, an
den auch das Ausgangssignal eines zweiten XENYX oder des
BEHRINGER ULTRALINK PRO MX882 angeschlossen werden
kann. Wenn Sie den Tape Input mit einem HiFi-Verstärker mit
Quellen wahlschalter verbinden, können Sie auf einfachste
Weise zusätzliche Quellen abhören (z. B. Kassettenrekorder,
CD-Player, usw.).
CD/TAPE OUTPUT
Diese Anschlüsse sind parallel zum MAIN OUT verdrahtet
und stellen die Stereosumme in unsymmetrischer Form
zur Ver-fügung. Schließen Sie hier die Eingänge ihres
Aufnahmegeräts an. Der endgültige Pegel wird über den
hochpräzisen MAIN MIX-Fader eingestellt.
◊
Wenn Sie einen Kompressor oder ein Noise Gate nach
dem 2-Track-Ausgang anschließen, ist ein sanftes
Ausblenden mit den Fadern nicht mehr möglich.
2.3.6
Pegelanzeige und Monitoring
Abb. 2.11: Control Room- und Phones-Sektionen, Pegelanzeige
CD/TAPE
Der TAPE-Schalter leitet das Signal der TAPE IN-Buchsen auf
die Pegelanzeige, die CONTROL ROOM OUT-Ausgänge und
die PHONES-Buchse leichter können Sie die Hinter band-
kontrolle über Abhörlautsprecher oder Kopfhörer nicht
vornehmen.
ALT 3-4
Der ALT 3-4-Schalter legt das Signal des Alt 3-4-Busses zu
Abhörzwecken auf diesen Pfad.
MAIN MIX
Der MAIN MIX-Schalter schickt das Main Mix-Signal auf die
zuvor genannten Ausgänge und die Pegelanzeige.
PHONES/CTRL R(oom)
Über diesen Regler wird der Control Room-Ausgangs pegel
und die Kopfhörerlautstärke eingestellt.
CD/TAPE TO MAIN
Wenn der CD/TAPE TO MAIN-Schalter gedrückt ist, wird der
Zweispur-Eingang auf den Main Mix geschaltet und dient
XENYX 1204/1204FX Bedienungsanleitung
somit als zusätzlicher Eingang für Bandeinspielungen.
Schließen sie hier auch MIDI-Instrumente an oder sonstige
Signalquellen, die keiner weiteren Bearbeitung bedürfen.
Dieser Schalter trennt gleichzeitig die Verbindung Main
Mix–Tape Output.
POWER
Die blaue POWER-LED zeigt an, dass das Gerät
eingeschaltet ist.
+48 V
Die rote "+48 V"-LED leuchtet, wenn die Phantomspeisung
eingeschaltet ist. Die Phantomspeisung ist zum Betrieb von
Kondensatormikrofonen erforderlich und wird mit dem
Schalter auf der Geräterückseite aktiviert.
◊
Bei eingeschalteter Phantomspeisung dürfen keine
Mikrofone an das Pult (oder die Stagebox/Wallbox)
angeschlossen werden. Außerdem sollten die Monitor/
PA-Lautsprecher stumm geschaltet werden, bevor
Sie die Phantomspeisung in Betrieb nehmen. Warten
Sie nach dem Einschalten ca. eine Minute, bevor Sie
die Eingangsverstärkung ein-stellen, damit sich das
System vorher stabilisieren kann.
PEGELANZEIGE
Die hochgenaue Pegelanzeige gibt Ihnen stets einen
genauen Überblick über die Stärke des jeweils angezeigten
Signals.
AUSSTEUERUNG:
Bei der Aufnahme mit Digitalrekordern sollten die Peak-
Meter des Rekorders 0 dB nicht übersteigen. Das hat den
Grund, dass im Gegensatz zur Analogaufnahme bereits
kleinste Über-steuerungen zu unangenehmen, digitalen
Verzerrungen führen.
Bei Analogaufnahmen sollten die VU-Meter des Aufnahme-
geräts bis ca. +3 dB bei tieffrequenten Signalen (z. B. Bass
Drum) ausschlagen. VU-Meter neigen bei Frequenzen über
1 kHz aufgrund ihrer Trägheit dazu, den Signalpegel zu
gering anzuzeigen. Bei Instrumenten wie einer Hi-Hat sollten
Sie deshalb nur bis -10 dB aussteuern. Snare Drums sollten
bis ca. 0 dB ausgesteuert werden.
◊
Die Peak-Meter Ihres XENYX zeigen den Pegel
praktisch frequenzunabhängig an. Empfehlenswert ist
ein Aufnahmepegel von 0 dB für alle Signalarten.
MODE (nur 1204FX)
Der MODE-Schalter legt fest, ob die SOLO-Schalter der
Kanäle als PFL- (Pre Fader Listen) oder als Solo- (Solo In
Place)-Funktion arbeiten.
PFL
Zum Aktivieren der PFL-Funktion drücken Sie bitte den
MODE-Schalter. Die PFL-Funktion sollte grundsätzlich für
Gain-Voreinstellungen eingesetzt werden. Hierbei wird das
Signal vor dem Fader abgegriffen und auf den Mono-PFL-
Bus gelegt. In der Stellung "PFL" ist nur die linke Seite des
Peak-Meters in Betrieb. Steuern Sie die individuellen Kanäle
auf die 0 dB Marke des VU-Meters aus.
Solo
Bei nicht gedrücktem MODE-Schalter ist der Stereo-Solo-
Bus aktiv. Solo ist die Abkürzung für Solo In Place. Dies ist
das übliche Verfahren, um ein einzelnes Signal oder eine
Gruppe von Signalen abzuhören. Sobald ein Solo-Schalter
gedrückt wird, werden alle nicht selektierten Kanäle im
Regieraum (und Kopfhörer) stumm geschaltet. Das Stereo-
Panorama bleibt dabei erhalten. Der Solo-Bus wird von den
Ausgangssignalen der Kanalpanoramaregler, der Aux Send-
Wege und der Stereo-Line-Eingänge gespeist. Der Solo-Bus
ist grundsätzlich post-Fader geschaltet.
◊
Der PAN-Regler im Kanalzug bietet eine Constant-
Power-Charakteristik. D. h. das Signal weist
unab-hängig von der Positionierung im Stereo-
panorama immer einen gleichbleibenden Pegel auf.
Wird der PAN-Regler nach ganz links oder rechts
bewegt, so steigt der Pegel jeweils um 4 dB an. So
ist sichergestellt, dass das Audiosignal bei einer
Positionierung in der Mitte des Stereopanoramas nicht
lauter ist. Aus diesem Grund werden Audiosignale aus
den Kanälen mit nicht komplett nach links oder rechts
gedrehtem PAN-Regler bei aktivierter Solo-Funktion
(Solo in Place) leiser angezeigt als bei der PFL-Funktion.
Grundsätzlich wird das Solo-Signal über die Control Room-
Ausgänge und die Kopfhörerbuchse abgehört und auf
die Aussteuerungsanzeigen gelegt. Ist ein Solo-Schalter
gedrückt, werden die Signale aus dem Tape Input, Alt
3-4 und Main Mix für die Control Room-Ausgänge, die
Kopfhörerbuchse und die Anzeige gesperrt.
MAIN SOLO (nur 1204FX)
Die MAIN SOLO-LED leuchtet, sobald einer der Kanal- bzw.
Aux Send-Solo-Schalter gedrückt ist. Dabei muss der MODE-
Schalter auf "Solo" stehen.
PFL (nur 1204FX)
Die PFL-LED zeigt an, dass das Peak-Meter in den PFL-Modus
geschaltet ist.
Abb. 2.12: PHONES-Buchse
PHONES-Buchse
An diese 6,3 mm-Stereoklinkenbuchse können Sie Ihren
Kopfhörer anschließen. Das dem PHONES-Anschluss
zugeführte Signal wird vom Control Room-Ausgang
abgegriffen.
9
