2

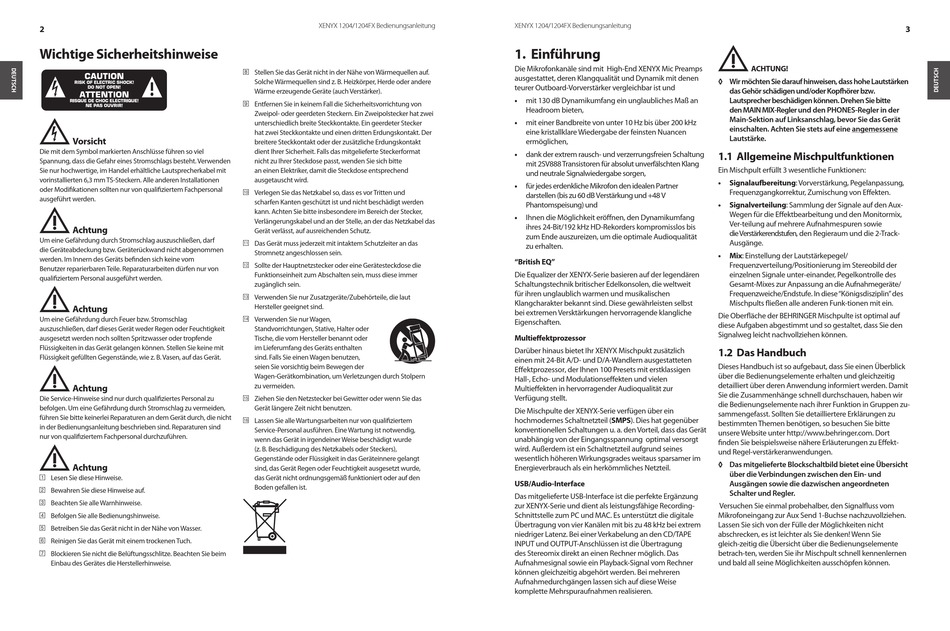

Wichtige Sicherheitshinweise
*
Vorsicht
Die mit dem Symbol markierten Anschlüsse führen so viel
Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden
Sie nur hochwertige, im Handel erhältliche Lautsprecherkabel mit
vorinstallierten 6,3 mm TS-Steckern. Alle anderen Installationen
oder Modifi kationen sollten nur von qualifi ziertem Fachpersonal
ausgeführt werden.
!
Achtung
Um eine Gefährdung durch Stromschlag auszuschließen, darf
die Geräteabdeckung bzw. Geräterückwand nicht abgenommen
werden. Im Innern des Geräts befi nden sich keine vom
Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von
qualifi ziertem Personal ausgeführt werden.
!
Achtung
Um eine Gefährdung durch Feuer bzw. Stromschlag
auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit
ausgesetzt werden noch sollten Spritzwasser oder tropfende
Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.
!
Achtung
Die Service-Hinweise sind nur durch qualifi ziertes Personal zu
befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden,
führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht
in der Bedienungsanleitung beschrieben sind. Reparaturen sind
nur von qualifi ziertem Fachpersonal durchzuführen.
!
Achtung
Lesen Sie diese Hinweise.
[ 1 ]
Bewahren Sie diese Hinweise auf.
[ 2 ]
[ 3 ]
Beachten Sie alle Warnhinweise.
Befolgen Sie alle Bedienungshinweise.
[ 4 ]
Betreiben Sie das Gerät nicht in der Nähe von Wasser.
[ 5 ]
[ 6 ]
Reinigen Sie das Gerät mit einem trockenen Tuch.
Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim
[ 7 ]
Einbau des Gerätes die Herstellerhinweise.
XENYX 1204/1204FX Bedienungsanleitung
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.
[ 8 ]
Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere
Wärme erzeugende Geräte (auch Verstärker).
[ 9 ]
Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von
Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei
unterschiedlich breite Steckkontakte. Ein geerdeter Stecker
hat zwei Steckkontakte und einen dritten Erdungskontakt. Der
breitere Steckkontakt oder der zusätzliche Erdungskontakt
dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat
nicht zu Ihrer Steckdose passt, wenden Sie sich bitte
an einen Elektriker, damit die Steckdose entsprechend
ausgetauscht wird.
Verlegen Sie das Netzkabel so, dass es vor Tritten und
[ 1 0]
scharfen Kanten geschützt ist und nicht beschädigt werden
kann. Achten Sie bitte insbesondere im Bereich der Stecker,
Verlängerungskabel und an der Stelle, an der das Netzkabel das
Gerät verlässt, auf ausreichenden Schutz.
Das Gerät muss jederzeit mit intaktem Schutzleiter an das
[ 1 1]
Stromnetz angeschlossen sein.
Sollte der Hauptnetzstecker oder eine Gerätesteckdose die
[ 1 2]
Funktionseinheit zum Abschalten sein, muss diese immer
zugänglich sein.
Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut
[ 1 3]
Hersteller geeignet sind.
Verwenden Sie nur Wagen,
[ 1 4]
Standvorrichtungen, Stative, Halter oder
Tische, die vom Hersteller benannt oder
im Lieferumfang des Geräts enthalten
sind. Falls Sie einen Wagen benutzen,
seien Sie vorsichtig beim Bewegen der
Wagen-Gerätkombination, um Verletzungen durch Stolpern
zu vermeiden.
Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das
[ 1 5]
Gerät längere Zeit nicht benutzen.
Lassen Sie alle Wartungsarbeiten nur von qualifi ziertem
[ 1 6]
Service-Personal ausführen. Eine Wartung ist notwendig,
wenn das Gerät in irgendeiner Weise beschädigt wurde
(z. B. Beschädigung des Netzkabels oder Steckers),
Gegenstände oder Flüssigkeit in das Geräteinnere gelangt
sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde,
das Gerät nicht ordnungsgemäß funktioniert oder auf den
Boden gefallen ist.
XENYX 1204/1204FX Bedienungsanleitung
1.
Einführung
Die Mikrofonkanäle sind mit High-End XENYX Mic Preamps
DE
ausgestattet, deren Klangqualität und Dynamik mit denen
teurer Outboard-Vorverstärker vergleichbar ist und
•
mit 130 dB Dynamikumfang ein unglaubliches Maß an
Headroom bieten,
•
mit einer Bandbreite von unter 10 Hz bis über 200 kHz
eine kristallklare Wiedergabe der feinsten Nuancen
ermöglichen,
•
dank der extrem rausch- und verzerrungs freien Schaltung
mit 2SV888 Transistoren für absolut unverfälschten Klang
und neutrale Signalwieder gabe sorgen,
•
für jedes erdenkliche Mikrofon den idealen Partner
darstellen (bis zu 60 dB Verstärkung und +48 V
Phantomspeisung) und
•
Ihnen die Möglichkeit eröffnen, den Dynamikumfang
ihres 24-Bit/192 kHz HD-Rekorders kompromiss los bis
zum Ende auszureizen, um die optimale Audioqualität
zu erhalten.
"British EQ"
Die Equalizer der XENYX-Serie basieren auf der legendären
Schaltungstechnik britischer Edelkonsolen, die weltweit
für ihren unglaublich warmen und musikalischen
Klangcharakter bekannt sind. Diese gewährleisten selbst
bei extremen Versktärkungen hervorragende klangliche
Eigenschaften.
Multieffektprozessor
Darüber hinaus bietet Ihr XENYX Mischpukt zusätzlich
einen mit 24-Bit A/D- und D/A-Wandlern ausgestatteten
Effektprozessor, der Ihnen 100 Presets mit erstklassigen
Hall-, Echo- und Modulationseffekten und vielen
Multieffekten in hervorragender Audioqualität zur
Verfügung stellt.
Die Mischpulte der XENYX-Serie verfügen über ein
hochmodernes Schaltnetzteil (SMPS). Dies hat gegenüber
konventionellen Schaltungen u. a. den Vorteil, dass das Gerät
unabhängig von der Eingangsspannung optimal versorgt
wird. Außerdem ist ein Schaltnetzteil aufgrund seines
wesentlich höheren Wirkungs grades weitaus sparsamer im
Energieverbrauch als ein herkömmliches Netzteil.
USB/Audio-Interface
Das mitgelieferte USB-Interface ist die perfekte Ergänzung
zur XENYX-Serie und dient als leistungsfähige Recording-
Schnittstelle zum PC und MAC. Es unterstützt die digitale
Übertragung von vier Kanälen mit bis zu 48 kHz bei extrem
niedriger Latenz. Bei einer Verkabelung an den CD/TAPE
INPUT und OUTPUT-Anschlüssen ist die Übertragung
des Stereomix direkt an einen Rechner möglich. Das
Aufnahmesignal sowie ein Playback-Signal vom Rechner
können gleichzeitig abgehört werden. Bei mehreren
Aufnahmedurchgängen lassen sich auf diese Weise
komplette Mehrspuraufnahmen realisieren.
!
ACHTUNG!
◊
Wir möchten Sie darauf hinweisen, dass hohe Lautstärken
das Gehör schädigen und/oder Kopf hörer bzw.
Lautsprecher beschädigen können. Drehen Sie bitte
den MAIN MIX-Regler und den PHONES-Regler in der
Main-Sektion auf Linksanschlag, bevor Sie das Gerät
ein schalten. Achten Sie stets auf eine angemessene
Lautstärke.
1.1
Allgemeine Mischpultfunktionen
Ein Mischpult erfüllt 3 wesentliche Funktionen:
•
Signalaufbereitung
: Vorverstärkung, Pegelanpassung,
Frequenzgangkorrektur, Zumischung von Effekten.
•
Signalverteilung
: Sammlung der Signale auf den Aux-
Wegen für die Effekt bearbeitung und den Monitormix,
Ver-teilung auf mehrere Aufnahmespuren sowie
die Verstärker endstufen, den Regieraum und die 2-Track-
Ausgänge.
•
Mix
: Einstellung der Lautstärkepegel/
Frequenzverteilung/Positionierung im Stereobild der
einzelnen Signale unter-einander, Pegelkontrolle des
Gesamt-Mixes zur Anpassung an die Aufnahmegeräte/
Frequenzweiche/Endstufe. In diese "Königsdisziplin" des
Mischpults fließen alle anderen Funk-tionen mit ein.
Die Oberfläche der BEHRINGER Mischpulte ist optimal auf
diese Aufgaben abgestimmt und so gestaltet, dass Sie den
Signalweg leicht nachvollziehen können.
1.2
Das Handbuch
Dieses Handbuch ist so aufgebaut, dass Sie einen Überblick
über die Bedienungselemente erhalten und gleichzeitig
detailliert über deren Anwendung informiert werden. Damit
Sie die Zusammenhänge schnell durchschauen, haben wir
die Bedienungselemente nach ihrer Funktion in Gruppen zu-
sammen gefasst. Sollten Sie detailliertere Erklärungen zu
bestimmten Themen benötigen, so besuchen Sie bitte
unsere Website unter http://www.behringer.com. Dort
finden Sie beispielsweise nähere Erläuterungen zu Effekt-
und Regel-verstärker anwendungen.
◊
Das mitgelieferte Blockschaltbild bietet eine Übersicht
über die Verbindungen zwischen den Ein- und
Ausgängen sowie die dazwischen angeordneten
Schalter und Regler.
Versuchen Sie einmal probehalber, den Signalfluss vom
Mikrofoneingang zur Aux Send 1-Buchse nachzuvollziehen.
Lassen Sie sich von der Fülle der Möglichkeiten nicht
abschrecken, es ist leichter als Sie denken! Wenn Sie
gleich-zeitig die Übersicht über die Bedienungselemente
betrach-ten, werden Sie ihr Mischpult schnell kennenlernen
und bald all seine Möglichkeiten ausschöpfen können.
3
