Bündelung Von Kabeln - Sharp Lc-20Ad5S Bedienungsanleitung

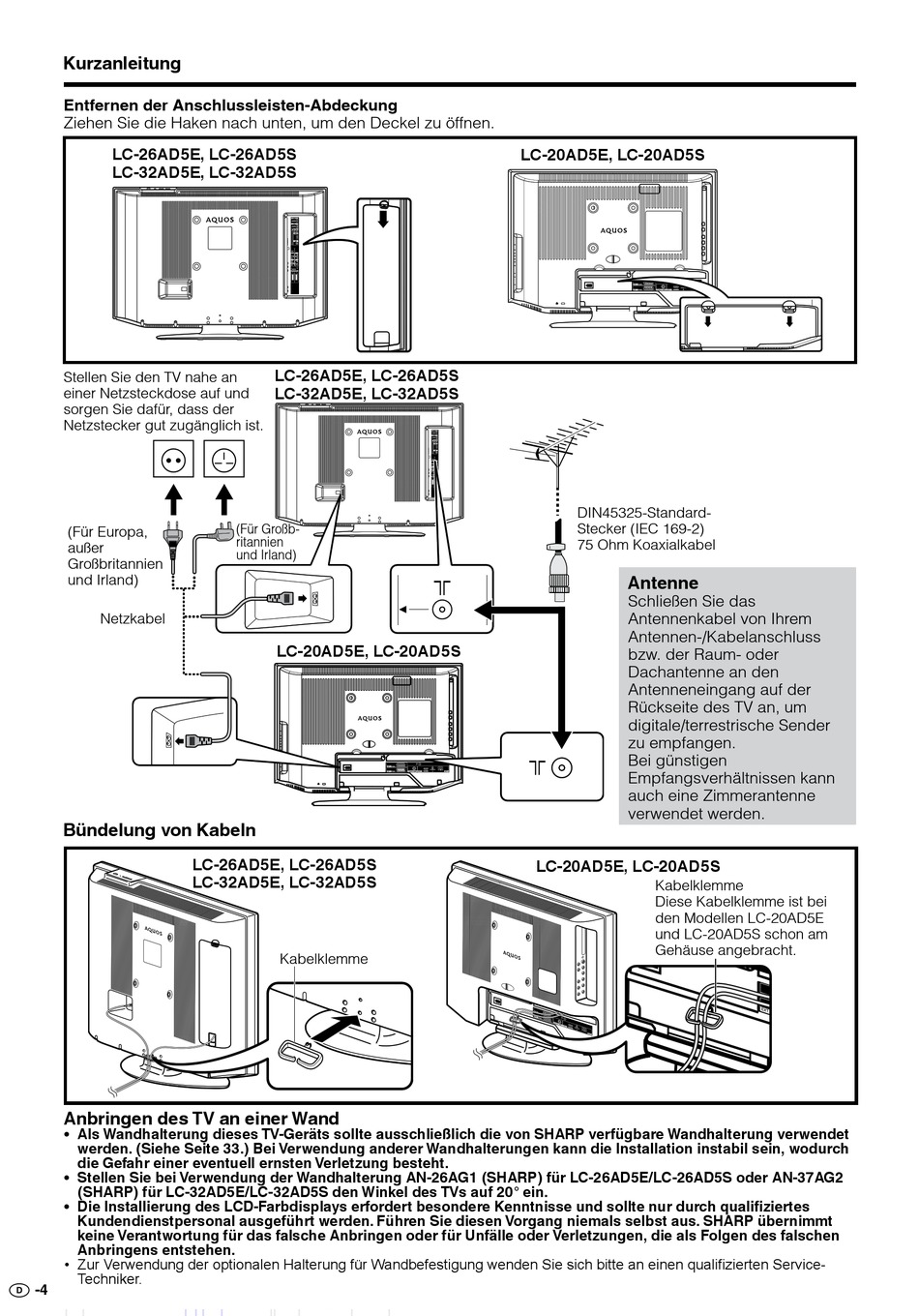

Kurzanleitung
Entfernen der Anschlussleisten-Abdeckung
Ziehen Sie die Haken nach unten, um den Deckel zu öffnen.
LC-26AD5E, LC-26AD5S
LC-32AD5E, LC-32AD5S
Stellen Sie den TV nahe an
einer Netzsteckdose auf und
sorgen Sie dafür, dass der
Netzstecker gut zugänglich ist.
(Für Europa,
außer
Großbritannien
und Irland)
Netzkabel
Bündelung von Kabeln
Anbringen des TV an einer Wand
• Als Wandhalterung dieses TV-Geräts sollte ausschließlich die von SHARP verfügbare Wandhalterung verwendet
werden. (Siehe Seite 33.) Bei Verwendung anderer Wandhalterungen kann die Installation instabil sein, wodurch
die Gefahr einer eventuell ernsten Verletzung besteht.
• Stellen Sie bei Verwendung der Wandhalterung AN-26AG (SHARP) für LC-26AD5E/LC-26AD5S oder AN-37AG2
(SHARP) für LC-32AD5E/LC-32AD5S den Winkel des TVs auf 20° ein.
• Die Installierung des LCD-Farbdisplays erfordert besondere Kenntnisse und sollte nur durch qualifiziertes
Kundendienstpersonal ausgeführt werden. Führen Sie diesen Vorgang niemals selbst aus. SHARP übernimmt
keine Verantwortung für das falsche Anbringen oder für Unfälle oder Verletzungen, die als Folgen des falschen
Anbringens entstehen.
• Zur Verwendung der optionalen Halterung für Wandbefestigung wenden Sie sich bitte an einen qualifizierten Service-
Techniker.
-4
D
LC-26AD5E, LC-26AD5S
LC-32AD5E, LC-32AD5S
(Für Großb-
ritannien
und Irland)
LC-20AD5E, LC-20AD5S
LC-26AD5E, LC-26AD5S
LC-32AD5E, LC-32AD5S
Kabelklemme
LC-20AD5E, LC-20AD5S
DIN45325-Standard-
Stecker (IEC 169-2)
75 Ohm Koaxialkabel
Antenne
Schließen Sie das
Antennenkabel von Ihrem
Antennen-/Kabelanschluss
bzw. der Raum- oder
Dachantenne an den
Antenneneingang auf der
Rückseite des TV an, um
digitale/terrestrische Sender
zu empfangen.
Bei günstigen
Empfangsverhältnissen kann
auch eine Zimmerantenne
verwendet werden.
LC-20AD5E, LC-20AD5S
Kabelklemme
Diese Kabelklemme ist bei
den Modellen LC-20AD5E
und LC-20AD5S schon am
Gehäuse angebracht.
