PCE 2500 Bedienungsanleitung
Metall härteprüfer
Verwandte Anleitungen für PCE 2500
Inhaltszusammenfassung für PCE 2500

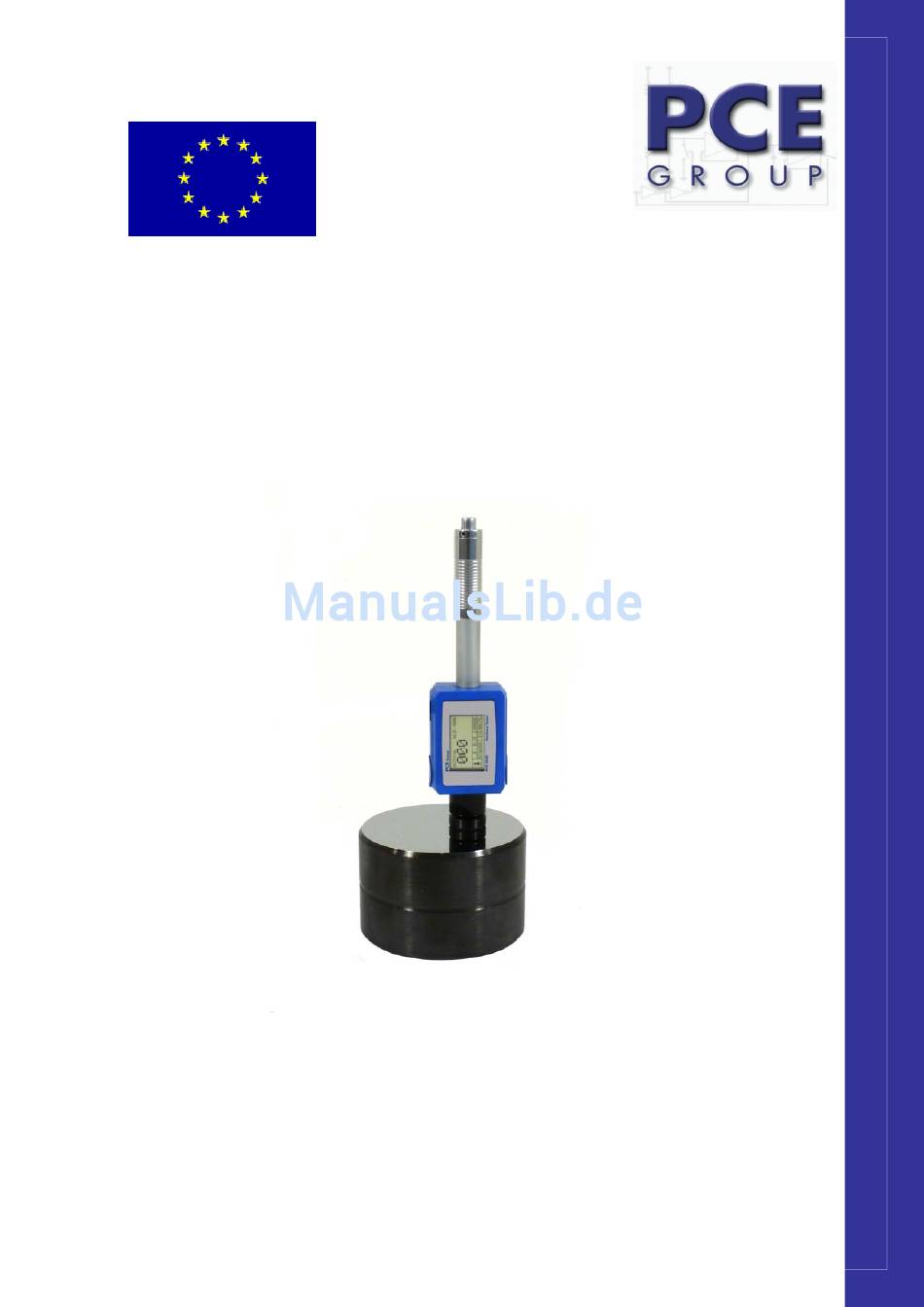

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Metall Härteprüfer PCE-2500...
-
Seite 2: Inhaltsverzeichnis
Gehärtete Oberflächen am Werkstück ..................4 Magnetismus im Messbereich ....................5 Typische Anwendung ......................... 5 Funktionen des PCE-2500 Härtemessgerätes ................5 Technische Spezifikation ......................5 PCE-2500 Härtemessgerät ......................5 ... -
Seite 3: Einleitung
: Rückprallgeschwindigkeit : Einschlagsgeschwindigkeit Im Gehäuse des PCE-2500 sitzt eine Spule, darin sitzt der Schlagkörper. In dem Schlagkörper ist wiederum ein Permanentmagnet integriert. Wenn der Schlagkörper nun durch die Spule „wandert“ wird in der Spule durch den Magneten eine elektrische Spannung induziert, die zu den Geschwindig- keiten des Magneten proportional ist. -
Seite 4: Beispiel Der Leeb Härtewerte
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ _______________ www.pce-group-europe.com Beispiel der Leeb Härtewerte Wie bei anderen Härteanzeigen, wird der Benutzer verschiedene Werte mit verschieden Mess- instrumenten erreichen. Zum Beispiel: 720HLD ≠ 720HLC. Wenn sie die Härte eines Materials mit einer traditionellen statischen Testmethode (Eindringkörper...) messen, ergibt eine Änderung des auf- gewandten Druckes eine Änderung im Messwert. -
Seite 5: Magnetismus Im Messbereich
Relative Genauigkeit: ± 0,8% Speicher: 1250 Datensätze Akku: 3,7V Li-IO Akku mit mehr als 16h Laufzeit Automatische Abschaltung nach 2 Minuten Abmessungen: 158 x 41 x 26mm Gewicht: 120g PCE-2500 Härtemessgerät 5.2.1 Gehäuse PCE-2500 USB & Ladeport LC- Display Typenschild (Rückseite) -
Seite 6: Display
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ _______________ www.pce-group-europe.com 5.2.2 Display Härteskala Messwerte Durchschnittswert Maximalwert Minimalwert Speicherplatz Akkuanzeige Anzahl der Messungen Material Richtung 5.2.3 Bedientasten AN/AUS / Menü / Abbrechen Auswählen / Bewegen / Löschen Auswählen / Setzen / Display ändern Arbeitsweise des Messgerätes An- und ausschalten Drücken Sie... -
Seite 7: Messrichtung / Messwinkel
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ _______________ www.pce-group-europe.com 6.2.2 Messrichtung / Messwinkel Sie können 5 Messrichtungen auswählen. • Drücken Sie , um in die Einstellungen für die Messrichtung zugelangen • Drücken Sie oder , um die Messrichtung auszuwählen • Drücken sie erneut , um die Einstellung zu bestätigen Heinweis: Die ausgewählte Messrichtung muss der tatsächlichen Messrichtung entsprechen! -
Seite 8: Abweichung
Wenn Sie speichern möchten, dann wählen Sie “AUTO STORE”. Wählen Sie “CLOSE STORE”, wenn Sie die Speicherung stoppen möchten oder gar nicht erst speichern möch- ten. Zum löschen des internen Speichers des PCE-2500 wählen sie „CLEAR MEMORY“ • Drücken Sie , um in die Auswahl für den Speicher zugelangen... -
Seite 9: 6.2.10 Kalibrierung
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ _______________ www.pce-group-europe.com 6.2.10 Kalibrierung Sie können den Messwert anpassen, falls ein Fehler beim gewünschten Wert auftritt. • Drücken Sie , um in die Auswahl für die Ausgabe zugelangen • Drücken Sie , um den Kalibrierpunkt zu erhöhen •... -
Seite 10: Datenübertragung Via Usb
_____________________________________________________________________________________________________ _______________ www.pce-group-europe.com Datenübertragung via USB Das PCE-2500 besitzt einen USB-Port, um darüber intern gespeicherte Daten an den PC zu übertra- gen. 6.3.1 Installation der USB Treiber Wenn Sie das Messgerät über den USB-Port mit dem PC verbinden wird das Gerät automatisch er- kannt und alle Treiber müssen installiert werden. -
Seite 11: Anhang 2: Spezielle Unterstützungsringe
BETRIEBSANLEITUNG _____________________________________________________________________________________________________ _______________ www.pce-group-europe.com Code Skizze Ausführung 03-03.7 Z10-15 Für zylindrische Außenflächen R10-R15 03-03.8 Z14.5-30 Für zylindrische Außenflächen R14.5～R30 03-03.9 Z25-50 Für zylindrische Außenflächen R25～R50 03-03.10 HZ11-13 Für zylindrische Innenflächen R11～R13 03-03.11 HZ12.5-17 Für zylindrische Innenflächen R12.5～R17 03-03.12 HZ16.5-30 Für zylindrische Innenflächen R16.5～R30 03-03.13...
