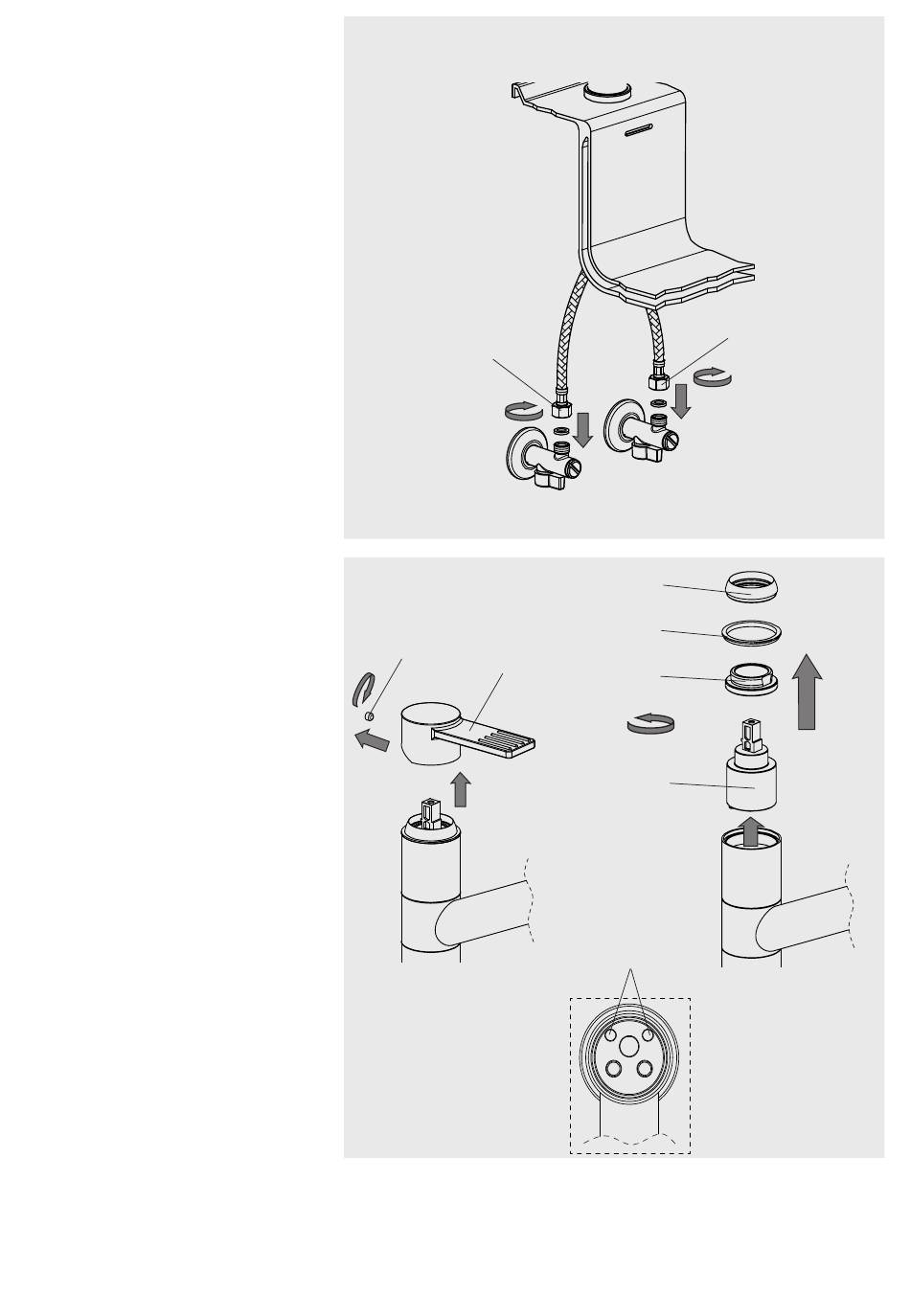

Abb. 5 Bei Armaturen mit Schlauch-
Bei Armaturen mit Schlauch-
brause muss der Schlauch mit dem
Brausekopf
verschraubt
Achten Sie darauf, dass die bei-
gefügte Dichtung montiert wird.
Die Flexschläuche an das Wasser-
leitungnetz anschließen und den
Brauseschlauch mit der Armatur
verschrauben. Auf eine korrekte
Schlauchführung achten.
2. Gebrauch
Durch Anheben des Griffs wird der
Mischer geöffnet. Schwenken nach
links = Warmwasser, Schwenken
nach rechts = Kaltwasser.
3. Reinigung und
Pflege
Chromflächen sowie farbige Ober-
flächen reagieren empfindlich auf
kalklösende,
säurehaltige
schäuernde Reinigungs- und Pfle-
gemittel. Zur Reinigung und Pflege
empfehlen wir die Produkte aus
dem Franke Küchenshop. Den Per-
lator (Luftsprudler) regelmäßig rei-
nigen damit der Wasserstrahl kräftig
bleibt und sich kein Rückstau in der
Armatur bildet, was zum Tropfen
führen kann. Hierzu den Perlator
abschrauben und längere Zeit in Es-
sigwasser legen. Anschließend die
Kalkrückstände entfernen und den
Perlator mit der Dichtung wieder auf-
schrauben.
4. Ersatzteile
& Austausch der Kartu-
sche
Abb. 6 Bevor man die Kartusche aus-
tauscht muß man sich vergewissern,
dass das Wasserversorgungsnetz
geschlossen ist. Die Befestigungs-
schraube (A) unter Einsatz eines
Sechskantschlüssel losschrauben,
dann den Griff (B) herausziehen, in-
dem man ihn von der Kartusche (F)
abzieht. Die Nutmutter, welche die
Kartusche (C) abdeckt, entfernen,
wobei man Druck auf die eigens da-
für vorgesehene Bezugsrille ausübt.
Den Anzeigering (D) entfernen, die
Abb. 5
werden.
und
Abb. 6
2,5 mm
A
Befestigungsnutmutter (E) losschrauben und die neue Kartusche (F)
vom Körper der Mischbatterie entfernen. Schließlich eine neue Kar-
tusche einsetzen, wobei man sich vergewissert, dass sich die bei-
den Zentrierstifte in ihrem Sitz (X) befinden und das die Dichtungen
korrekt positioniert sind.
19 mm
B
- 5 -
19 mm
C
D
E
28 mm
F
X
