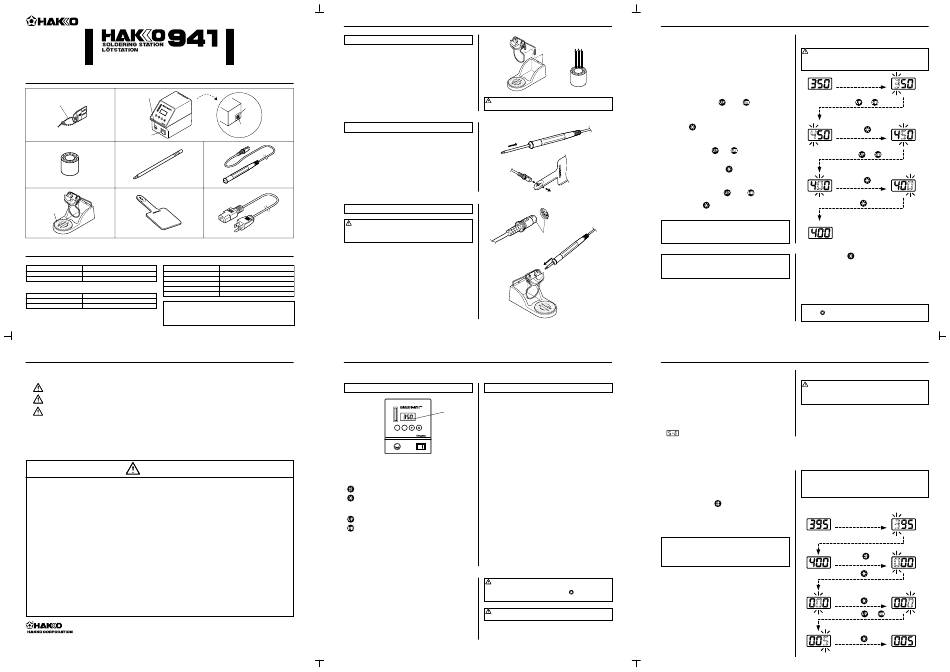

HAKKO 941 Betriebshandbuch

®
Betriebshandbuch
PACKLISTE UND BEZEICHNUNGEN
Gehäuse
Schlüsselkette
Schlüssel
karte
Hauptschalter Lötstation
Lötspitze
L-tspitzenhalter (Option gegen Aufpreis)
Reinigungs-
schwamm
Lötkolbenköcher Isolierlappen
TECHNISCHE DATEN
G HAKKO 941 Lötstation G HAKKO 911 Lötkolben
Leistungsaufnahme total 50 W Leistungsaufnahme
Temperaturbereich 200 – 450°C
Erdungswiderstand
Stabilität freilaufend ±2,5 K (siehe Figur 1)
Streuspannung
Länge ohne Kabel
G Station
Gewicht
Kabellänge
Ausgang 15 V.; 3 A.
Abmessungen (L × B × H) 145 × 85 × 108 mm
Bemerkung:
Gewicht 1300 g
Die Temperaturen sind mit dem HAKKO 191 Thermometer gemessen worden.
Dieses Produkt ist gegen elektrostatische Entladungen geschützt.
Wir behalten uns vor, die technischen Daten und das Design, auch ohne
vorherige Ankündigung zu ändern.
WARNUNGEN, HINWEISE, BEISPIELE
Warnungen, Bemerkungen und Hinweise finden Sie in dieser Betriebsanleitung an kritischen Punkten um die
Aufmerksamkeit des Benutzers auf besonders bemerkenswerte Punkte zu lenken. Die Definitionen sind.
WARNUNG: Die Nichtbeachtung einer Warnung kann zu ernsthaften Verletzungen oder zum Tode führen!
VORSICHT: Die Nichtbeachtung eines Vorsicht-Hinweises kann zu Verletzungen des Benutzers oder zur
Beschädigung der beteiligten Geräte führen. Zwei Beispiele sind:
ACHTUNG:
BEMERKUNG: Eine Bemerkung deutet auf einen Punkt oder eine Handlungsweise hin, die für den
beschriebenen Fall wichtig ist.
BEISPIEL: Ein Beispiel wird angegeben, um eine besondere Vorschrift einen Punkt oder eine spezielle
Handlungsweise zu verdeutlichen.
VORSICHT
Im eingeschalteten Zustand herrscht an der Lötspitze eine Temperatur zwischen 200
Verletzung zu vermeiden oder um die Beschädigung von Sachen im Arbeitsbereich zu verhindern sollten Sie bitte
folgendes beachten:
G Berühren Sie niemals die Lötspitze oder die Metallteile in der Nähe der Lötspitze.
G Verhindern Sie bitte, daß die Lötspitze in die Nähe oder in Berührung mit entflammbaren Materialien kommt.
G Informieren Sie bitte andere Mitarbeiter, daß die Lötstation in Betrieb ist und daß die Lötspitze nicht berührt werden sollte.
G Schalten Sie die Station bitte aus, wenn sie nicht benötigt oder wenn sie unbeaufsichtigt wäre.
G Schalten Sie die Station bitte aus, wenn Sie Teile auswechseln wollen oder wenn Sie die Station wegräumen wollen.
Um Unfälle oder die Beschädigung der HAKKO 941 zu vermeiden, müssen Sie bitte folgendes beachten.
G Verwenden Sie die HAKKO 941 bitte nur um zu löten.
G Vermeiden Sie bitte, daß die HAKKO 941 naß wird oder mit nassen Händen bedient wird.
G Verändern Sie die HAKKO 941 nicht !
G Verwenden Sie nur Orginal-HAKKO Zubehör.
G Verbiegen oder beschädigen Sie die Schlüsselkarte nicht.
G Eine beschädigte oder verbogene Schlüsselkarte nie mit Gewalt einführen.
G Klopfen Sie bitte überflüssiges Zinn nicht ab, das könnte den Lötkolben beschädigen.
G Wenn Sie den Lötkolben von der Station oder die Station vom Netz trennen wollen, so ziehen Sie bitte nicht am Kabel
sondern greifen Sie bitte den Stecker.
G Während des Lötens muß der Arbeitsbereich gut belüftet sein. Löten erzeugt Rauch.
G Die HAKKO 941 gehört nicht in Kinderhände und sollte auch nicht von ungeübten Personen ohne Aufsicht benutzt werden.
G Verbieten Sie den Kindern bitte mit der HAKKO 941 zu spielen.
