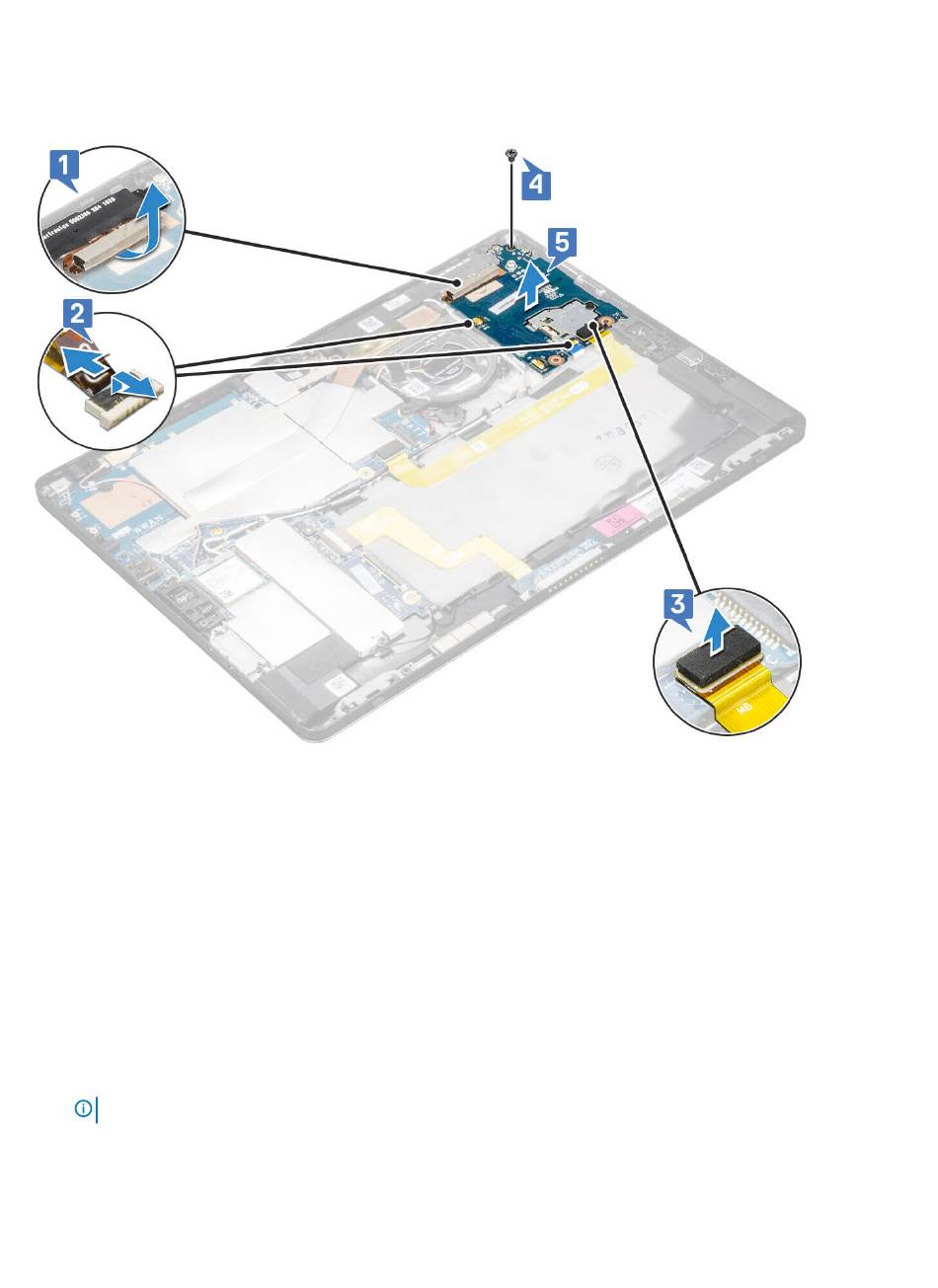

3 So trennen Sie die Kabel:
a Ziehen Sie die Abdeckung vom Anschluss auf der USH-Platine [1].
b Ziehen Sie die NFC- und Fingerabdruckleserkabel von den Anschlüssen auf der USH-Platine ab [2].
c Trennen Sie das USH-Platinenkabel vom Anschluss auf der USH-Platine [3].
d Entfernen Sie die M2x2,5-Schraube, mit der die USH-Platine befestigt ist [4].
e Heben Sie die USH-Platine vom Tablet ab [5].

Einbauen der USH-Platine

1 Setzen Sie die USH-Platine in den Steckplatz auf dem Tablet ein.
2 Ziehen Sie die M2x2,5-Schraube fest, um die USH-Platine zu befestigen.
3 Verbinden Sie das Kabel der USH-Platine mit dem Anschluss auf der USH-Platine.
4 Schließen Sie die NFC- und Fingerabdruckleserkabel an die Anschlüsse auf der Systemplatine an.
5 Bringen Sie die Abdeckung über der USH-Platine an.
6 Bauen Sie folgende Komponenten ein:
a Smart Card-Kartenträger
b Akku
c Display
d uSIM/microSD-Karte
ANMERKUNG:
7 Befolgen Sie die Schritte unter
38 Entfernen und Einbauen von Komponenten
Die uSIM-Karte ist nur bei Tablets mit WWAN-Modul installiert.
Nach der Arbeit an Komponenten im Inneren des Tablets.
